В цифровой связи глазковая диаграмма обеспечивает визуальную индикацию относительно как шумовая производительность системы удара силы.
Используйте инструмент EyeScope, чтобы исследовать данные, которые содержит объект глазковой диаграммы. EyeScope показывает и график глазковой диаграммы и результаты измерения в объединенной, графической среде. Можно импортировать и сравнить результаты измерения для, несколько объектов глазковой диаграммы.
Для получения информации о построении объекта глазковой диаграммы, выполнении симуляции, сбор данных и анализ симулированных данных, относятся к 'примеру' Измерений Глазковой диаграммы. Анализ глазковой диаграммы покрытий Глазковой диаграммы и Графика поля точек в качестве примера применился к системе связи.
Для полного списка определений измерений EyeScope обратитесь к 'Измерениям' в Руководстве пользователя Communications Toolbox™.
Для получения инструкций по тому, как выполнить основные задачи EyeScope, смотрите EyeScope страница с описанием.
commscope.eyediagram будет удален в будущем релизе. Используйте comm.EyeDiagram вместо этого.
Этот раздел обеспечивает пошаговое введение для использования EyeScope, чтобы импортировать объекты глазковой диаграммы, выбрать и измениться, который измерения глазковой диаграммы отображения EyeScope, сравните результаты измерения и распечатайте объект графика.
MATLAB включает набор данных, содержащих девять объектов глазковой диаграммы, которые можно импортировать в EyeScope. В то время как EyeScope может импортировать объекты глазковой диаграммы или из рабочей области или из MAT-файла, этого вводного импорта покрытий из рабочей области. EyeScope восстанавливает имена переменных, которые он импортирует, чтобы отразить источник объекта глазковой диаграммы.
Введите load commeye_EyeMeasureDemoData в командной строке MATLAB, чтобы загрузить девять объектов глазковой диаграммы в рабочее пространство MATLAB.
Введите eyescope в командной строке MATLAB, чтобы запустить инструмент EyeScope.
В окне EyeScope выберите File> Import Eye Diagram Object.
Диалоговое окно Import eye diagram object открывается.
В этом окне панель Workspace contents отображает все объекты глазковой диаграммы, доступные в исходном месте.
Выберите eyeObj1 и нажмите Import. EyeScope импортирует объект, отображая изображение в объектном графике и перечисляя имя файла в списке Eye diagram objects.
Имена объектов, сопоставленные с глазковой диаграммой, возражают, что вы импортируете из рабочей области, начинаются с префикса ws.
Рассмотрите изображение и отметьте Eye diagram object settings по умолчанию и выборы Measurements. Для получения дополнительной информации обратитесь к EyeScope страница с описанием.
В окне EyeScope нажмите
кнопку Import.
От окна объектов глазковой диаграммы Импорта щелкните, чтобы выбрать eyeObj5, затем нажимают кнопку Import.
Изменения окна EyeScope, отображая новый график и добавляя ws_eyeObj5 к списку Eye diagram objects. EyeScope отображает те же настройки и измерения для обоих объектов глазковой диаграммы.
Можно переключиться между отображениями EyeScope графиков eyediagram путем нажатия на имя объекта в списке объектов Глазковой диаграммы.
Затем нажмите ws_eyeObj1 и отметьте график EyeScope и изменения значений измерения.
Изменить или удалить измерения из отображения EyeScope:
Выберите Options> Measurements View. Управление шаттлом Configure measurement view открывается.
Удержите клавишу <Ctrl> и нажатие кнопки, чтобы выбрать Vertical Opening, Rise Time, Fall Time, Eye SNR. Затем нажмите Remove.
С левой стороны управления шаттлом выберите Crossing Time и Crossing Amplitude и затем нажмите Add. Чтобы отобразить EyeScope с этими новыми настройками, нажмите OK. Отображения области Measurement EyeScope, Пересекающие Время и Пересекающие Амплитуду в нижней части раздела Measurements.
Измените порядок списка так, чтобы Crossing Time и Crossing Amplitude появились наверху списка.
Выберите Options> Measurements View.
Когда управление шаттлом Configure measurement view откроется, удержите клавишу <Ctrl> и нажатие кнопки, чтобы выбрать Crossing Time и Crossing Amplitude.
Нажмите кнопку Move Up, пока эти выборы не появятся наверху списка. Затем нажмите OK
Выберите File> Save session as и затем введите имя файла во всплывающем окне.
Импортируйте ws_eyeObj2, ws_eyeObj3 и ws_eyeObj4. EyeScope теперь содержит объекты глазковой диаграммы 1, 5, 2, 3, и 4 в списке.
Выберите ws_eyeObj5 и нажмите удалить
кнопку.
Нажмите File> Import Eye Diagram Object и выберите ws_eyeObj5.
Чтобы сравнить результаты измерения для нескольких объектов глазковой диаграммы, нажмите View> Compare Measurement Results View.
В наборе данных случайное дрожание увеличивается от эксперимента 1 до эксперимента 5, когда вы видите в обоих фигуру таблицы и графика.
Чтобы включать любые данные из выбора Измерений, вы выбрали ранее в этой процедуре, используйте Measurement selector. Перейдите к Measurement selector и выберите Total Jitter. Объектный график обновляется, чтобы отобразить дополнительные измерения.
Можно также удалить измерения из отображения графика. В Measurements selector выберите Random Jitter и Deterministic Jitter. Объектные обновления графика, удаляя эти два измерения.

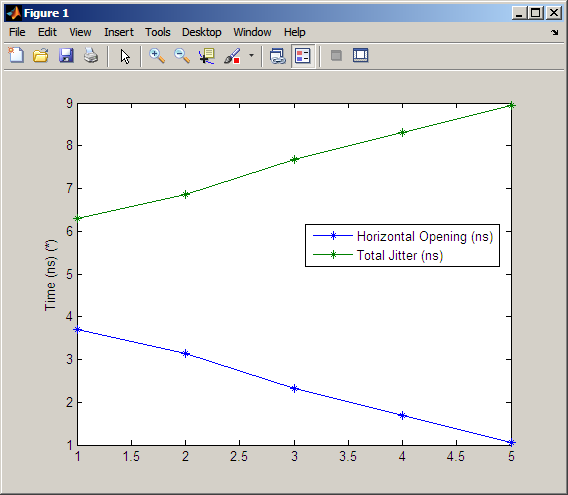

Чтобы распечатать отображение графика, выберите File> Print to Figure. Из окна Figure кликните по кнопке печати.
