Поиск ячейки NR и MIB и восстановление SIB1

Этот пример демонстрирует, как использовать 5G Toolbox™, чтобы синхронизировать, демодулировать и декодировать живой сигнал gNodeB. Пример декодирует основной блок информации (MIB) и первый из системных блоков информации (SIB1). Декодирование MIB и SIB1 требует всестороннего приемника, способного к демодуляции и декодированию большинства нисходящих каналов и сигналов.

Введение

Прежде чем оборудование пользователя (UE) может связаться с сетью, оно должно выполнить поиск ячейки и процедуры отбора и получить начальную информацию о системе. Первые шаги в том процессе получают кадровую синхронизацию, узнавая идентичность ячейки и декодируя MIB и SIB1. В этом примере показано, как выполнить эти шаги при помощи 5G Toolbox.

Можно использовать этот пример с полученной формой волны выборок I/Q или сгенерировать локальную форму волны, содержащую пакет сигнала синхронизации (SS) и SIB1 с помощью nrWaveformGenerator. Для локально сгенерированных форм волны пример выполняет эти шаги:

  • Генерация сигналов: Сконфигурируйте и сгенерируйте пакет сигнала синхронизации, несущий MIB, CORESET 0, PDCCH и PDSCH, несущий SIB1 при помощи нисходящего генератора формы волны от 5G Toolbox. Передатчик может улучшить ОСШ одного блока SS, но это не выполняет beamforming. Для получения дополнительной информации о SSB beamforming, смотрите, что Луч NR SSB Развертывается.

  • AWGN: Примените аддитивный белый Гауссов шум (AWGN) к форме волны.

  • Приемник: Примените различные процессы синхронизации и демодуляции к принятой форме волны, чтобы установить системный номер системы координат, идентичность ячейки и SSB, и декодировать MIB. Они предоставляют информацию, запрошенную для слепого декодирования нисходящей управляющей информации (DCI) в PDCCH. Приемник использует DCI, чтобы сконфигурировать демодулятор PDSCH, декодировать DL-SCH и наконец восстановить SIB1.

Эти рисунки показывают шаги обработки в приемнике.

Настройка приемника

Чтобы синхронизировать и демодулировать принятую форму волны, эта информация необходима:

  • Частота дискретизации формы волны, чтобы демодулировать принятую форму волны.

  • Частота центра несущей, чтобы применить компенсацию фазы символа принятой форме волны.

  • Минимальная полоса пропускания канала, чтобы определить CORESET 0 ресурсов частоты. TS 38.101-1 Таблиц 5.3.5-1 [1] описывает полосы пропускания канала для каждой полосы NR.

  • Состав блока SS (Кэз А... Э), чтобы определить расстояние между поднесущими блоков SS/PBCH. UE ищет составы блока SS на основе NR операционная полоса. Для получения дополнительной информации см. таблицы 5.4.3.3-1 и 5.4.3.3-2 TS 38.104 [2].

  • Количество SS/PBCH блокируется в пакете ($L_{max}$), чтобы вычислить параметры последовательностей PBCH DM-RS и дескремблирования PBCH. Эти параметры зависят от индекса блока SS/PBCH как описано в Разделах TS 38.211 7.3.3.1 и 7.4.1.4.1 [3]. Раздел TS 38.213 4.1 [5] описывает набор блоков SS/PBCH в пакете в каждом случае. UE знает значение$L_{max}$ на основе состава блока SS и NR операционная полоса.

loadFromFile = 0; % Set to 1 to load a captured waveform

if loadFromFile
    % Load captured waveform
    rx = load('capturedWaveformSIB1.mat');
    rxWaveform = rx.waveform;

    % Configure receiver sample rate (samples/second)
    rxSampleRate = rx.sampleRate;

    % Symbol phase compensation frequency. Specify the carrier center
    % frequency or set to 0 to disable symbol phase compensation
    fPhaseComp = rx.fPhaseComp; % Carrier center frequency (Hz)

    % Set the minimum channel bandwidth for the NR band required to
    % configure CORESET 0 in FR1 (See TS 38.101-1 Table 5.3.5-1)
    minChannelBW = rx.minChannelBW; % 5, 10, 40 MHz

    % Configure necessary burst parameters at the receiver. The SSB pattern
    % can be 'Case A','Case B','Case C' for FR1 or 'Case D','Case E' for
    % FR2. The maximum number of blocks L_max can be 4 or 8 for FR1 and 64
    % for FR2.
    refBurst.BlockPattern = rx.ssbBlockPattern;
    refBurst.L_max = rx.L_max;
else
    % Generate waveform containing SS burst and SIB1
    % Configure the cell identity
    config = struct();
    config.NCellID = 102;

    % Configure an SS burst
    config.BlockPattern = 'Case B';         % FR1: 'Case A','Case B','Case C'. FR2: 'Case D','Case E'
    config.TransmittedBlocks = ones(1,8);   % Bitmap of SS blocks transmitted
    config.SubcarrierSpacingCommon = 15;    % SIB1 subcarrier spacing in kHz (15 or 30 for FR1. 60 or 120 for FR2)
    config.EnableSIB1 = 1;                  % Set to 0 to disable SIB1

    % Set the minimum channel bandwidth for the NR band required to
    % configure CORESET0 in FR1 (See TS 38.101-1 Table 5.3.5-1)
    config.MinChannelBW = 5; % 5, 10, 40 MHz

    % Configure and generate a waveform containing an SS burst and SIB1
    wavegenConfig = hSIB1WaveformConfiguration(config);
    [txWaveform,waveInfo] = nrWaveformGenerator(wavegenConfig);
    txOfdmInfo = waveInfo.ResourceGrids(1).Info;

    % Introduce a beamforming gain by boosting the SNR of one SSB and
    % associated SIB1 PDCCH and PDSCH
    ssbIdx = 0; % Index of the SSB to boost (0-based)
    boost = 6; % SNR boost in dB
    txWaveform = hSIB1Boost(txWaveform,wavegenConfig,waveInfo,ssbIdx,boost);

    % Add white Gaussian noise to the waveform
    rng('default'); % Reset the random number generator
    SNRdB = 20; % SNR for AWGN
    rxWaveform = awgn(txWaveform,SNRdB-boost,-10*log10(double(txOfdmInfo.Nfft)));

    % Configure receiver
    % Sample rate
    rxSampleRate = txOfdmInfo.SampleRate;

    % Symbol phase compensation frequency (Hz). The function
    % nrWaveformGenerator does not apply symbol phase compensation to the
    % generated waveform.
    fPhaseComp = 0; % Carrier center frequency (Hz)

    % Minimum channel bandwidth (MHz)
    minChannelBW = config.MinChannelBW;

    % Configure necessary burst parameters at the receiver
    refBurst.BlockPattern = config.BlockPattern;
    refBurst.L_max = numel(config.TransmittedBlocks);
end

% Get OFDM information from configured burst and receiver parameters
nrbSSB = 20;
scsSSB = hSSBurstSubcarrierSpacing(refBurst.BlockPattern);
rxOfdmInfo = nrOFDMInfo(nrbSSB,scsSSB,'SampleRate',rxSampleRate);

% Display spectrogram of received waveform
figure;
nfft = rxOfdmInfo.Nfft;
spectrogram(rxWaveform(:,1),ones(nfft,1),0,nfft,'centered',rxSampleRate,'yaxis','MinThreshold',-130);
title('Spectrogram of the Received Waveform')

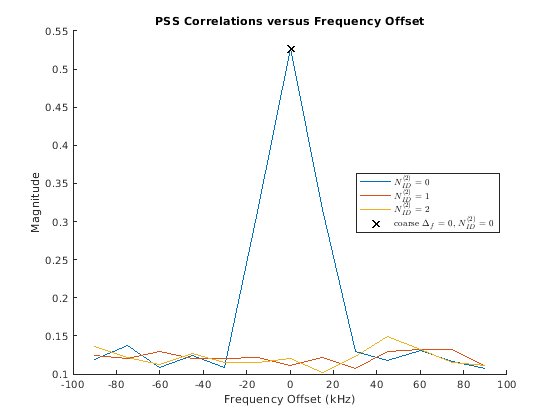

Поиск PSS и коррекция смещения частоты

Приемник выполняет PSS поисковая и крупная оценка смещения частоты, выполняющая эти шаги:

  • Сдвиг частоты принятая форма волны с частотой кандидата возмещен. Смещения кандидата являются распределенной половиной поднесущей независимо. Используйте searchBW чтобы управлять смещением частоты ищут полосу пропускания.

  • Коррелируйте переключенную частотой принятую форму волны с каждой из трех возможных последовательностей PSS (NID2) и извлеките самый сильный пик корреляции. Ссылочные последовательности PSS сосредоточены в частоте. Поэтому самый сильный пик корреляции обеспечивает меру крупного смещения частоты относительно центральной частоты несущей. Пик также указывает, какой из трех PSS (NID2) был обнаружен в принятой форме волны и момент времени лучших условий канала.

  • Оцените смещения частоты ниже половины поднесущей путем корреляции циклического префикса каждого символа OFDM в SSB с соответствующими полезными частями символов OFDM. Фаза этой корреляции пропорциональна смещению частоты в форме волны.

disp(' -- Frequency correction and timing estimation --')

% Specify the frequency offset search bandwidth in kHz
searchBW = 6*scsSSB;
[rxWaveform,freqOffset,NID2] = hSSBurstFrequencyCorrect(rxWaveform,refBurst.BlockPattern,rxSampleRate,searchBW);
disp([' Frequency offset: ' num2str(freqOffset,'%.0f') ' Hz'])
 -- Frequency correction and timing estimation --
 Frequency offset: 65 Hz

Синхронизация времени и демодуляция OFDM

Приемник оценивает смещение синхронизации к самому сильному блоку SS при помощи ссылочной последовательности PSS, обнаруженной в процессе поиска частоты. После того, как частота возместила коррекцию, приемник может принять, что центральные частоты ссылочного PSS и принятой формы волны выравниваются. Наконец, приемник OFDM демодулирует синхронизируемую форму волны и извлекает блок SS.

% Create a reference grid for timing estimation using detected PSS. The PSS
% is placed in the second OFDM symbol of the reference grid to avoid the
% special CP length of the first OFDM symbol.
refGrid = zeros([nrbSSB*12 2]);
refGrid(nrPSSIndices,2) = nrPSS(NID2); % Second OFDM symbol for correct CP length

% Timing estimation. This is the timing offset to the OFDM symbol prior to
% the detected SSB due to the content of the reference grid
nSlot = 0;
timingOffset = nrTimingEstimate(rxWaveform,nrbSSB,scsSSB,nSlot,refGrid,'SampleRate',rxSampleRate);

% Synchronization, OFDM demodulation, and extraction of strongest SS block
rxGrid = nrOFDMDemodulate(rxWaveform(1+timingOffset:end,:),nrbSSB,scsSSB,nSlot,'SampleRate',rxSampleRate);
rxGrid = rxGrid(:,2:5,:);

% Display the timing offset in samples. As the symbol lengths are measured
% in FFT samples, scale the symbol lengths to account for the receiver
% sample rate.
srRatio = rxSampleRate/(scsSSB*1e3*rxOfdmInfo.Nfft);
firstSymbolLength = rxOfdmInfo.SymbolLengths(1)*srRatio;
str = sprintf(' Time offset to synchronization block: %%.0f samples (%%.%.0ff ms) \n',floor(log10(rxSampleRate))-3);
fprintf(str,timingOffset+firstSymbolLength,(timingOffset+firstSymbolLength)/rxSampleRate*1e3);
 Time offset to synchronization block: 2200 samples (0.1432 ms)

Поиск SSS

Приемник извлекает элементы ресурса, сопоставленные к SSS от полученной сетки, и коррелирует их с каждой возможной последовательностью SSS, сгенерированной локально. Индексы самого сильного PSS и объединенных последовательностей SSS дают идентичность ячейки физического уровня, которая требуется для обработки PBCH и PBCH DM-RS.

% Extract the received SSS symbols from the SS/PBCH block
sssIndices = nrSSSIndices;
sssRx = nrExtractResources(sssIndices,rxGrid);

% Correlate received SSS symbols with each possible SSS sequence
sssEst = zeros(1,336);
for NID1 = 0:335

    ncellid = (3*NID1) + NID2;
    sssRef = nrSSS(ncellid);
    sssEst(NID1+1) = sum(abs(mean(sssRx .* conj(sssRef),1)).^2);

end

% Plot SSS correlations
figure;
stem(0:335,sssEst,'o');
title('SSS Correlations (Frequency Domain)');
xlabel('$N_{ID}^{(1)}$','Interpreter','latex');
ylabel('Magnitude');
axis([-1 336 0 max(sssEst)*1.1]);

% Determine NID1 by finding the strongest correlation
NID1 = find(sssEst==max(sssEst)) - 1;

% Plot selected NID1
hold on;
plot(NID1,max(sssEst),'kx','LineWidth',2,'MarkerSize',8);
legend(["correlations" "$N_{ID}^{(1)}$ = " + num2str(NID1)],'Interpreter','latex');

% Form overall cell identity from estimated NID1 and NID2
ncellid = (3*NID1) + NID2;

disp([' Cell identity: ' num2str(ncellid)])
 Cell identity: 102

Поиск PBCH DM-RS

В процессе, похожем на поиск SSS, приемник создает каждую возможную последовательность PBCH DM-RS и выполняет канал и шумовую оценку. Индекс PBCH DM-RS с лучшим ОСШ определяет LSBs индекса блока SS/PBCH, требуемого для PBCH борющаяся инициализация.

% Calculate PBCH DM-RS indices
dmrsIndices = nrPBCHDMRSIndices(ncellid);

% Perform channel estimation using DM-RS symbols for each possible DM-RS
% sequence and estimate the SNR
dmrsEst = zeros(1,8);
for ibar_SSB = 0:7

    refGrid = zeros([240 4]);
    refGrid(dmrsIndices) = nrPBCHDMRS(ncellid,ibar_SSB);
    [hest,nest] = nrChannelEstimate(rxGrid,refGrid,'AveragingWindow',[0 1]);
    dmrsEst(ibar_SSB+1) = 10*log10(mean(abs(hest(:).^2)) / nest);

end

% Plot PBCH DM-RS SNRs
figure;
stem(0:7,dmrsEst,'o');
title('PBCH DM-RS SNR Estimates');
xlabel('$\overline{i}_{SSB}$','Interpreter','latex');
xticks(0:7);
ylabel('Estimated SNR (dB)');
axis([-1 8 min(dmrsEst)-1 max(dmrsEst)+1]);

% Record ibar_SSB for the highest SNR
ibar_SSB = find(dmrsEst==max(dmrsEst)) - 1;

% Plot selected ibar_SSB
hold on;
plot(ibar_SSB,max(dmrsEst),'kx','LineWidth',2,'MarkerSize',8);
legend(["SNRs" "$\overline{i}_{SSB}$ = " + num2str(ibar_SSB)],'Interpreter','latex');

Использование Оценки канала PBCH DM-RS и SSS

Приемник оценивает канал для целого блока SS/PBCH с помощью SSS и PBCH DM-RS, обнаруженного на предыдущих шагах. Оценка аддитивного шума на PBCH DM-RS / SSS также выполняется.

refGrid = zeros([nrbSSB*12 4]);
refGrid(dmrsIndices) = nrPBCHDMRS(ncellid,ibar_SSB);
refGrid(sssIndices) = nrSSS(ncellid);
[hest,nest,hestInfo] = nrChannelEstimate(rxGrid,refGrid,'AveragingWindow',[0 1]);

Демодуляция PBCH

Приемник использует идентичность ячейки, чтобы определить и извлечь элементы ресурса, сопоставленные с PBCH от полученной сетки. Кроме того, приемник использует канал и шумовые оценки, чтобы выполнить эквализацию MMSE. Компенсируемые символы PBCH затем демодулируются и дескремблированы, чтобы дать битные оценки для закодированного блока BCH.

disp(' -- PBCH demodulation and BCH decoding -- ')

% Extract the received PBCH symbols from the SS/PBCH block
[pbchIndices,pbchIndicesInfo] = nrPBCHIndices(ncellid);
pbchRx = nrExtractResources(pbchIndices,rxGrid);

% Configure 'v' for PBCH scrambling according to TS 38.211 Section 7.3.3.1
% 'v' is also the 2 LSBs of the SS/PBCH block index for L_max=4, or the 3
% LSBs for L_max=8 or 64.
if refBurst.L_max == 4
    v = mod(ibar_SSB,4);
else
    v = ibar_SSB;
end
ssbIndex = v;

% PBCH equalization and CSI calculation
pbchHest = nrExtractResources(pbchIndices,hest);
[pbchEq,csi] = nrEqualizeMMSE(pbchRx,pbchHest,nest);
Qm = pbchIndicesInfo.G / pbchIndicesInfo.Gd;
csi = repmat(csi.',Qm,1);
csi = reshape(csi,[],1);

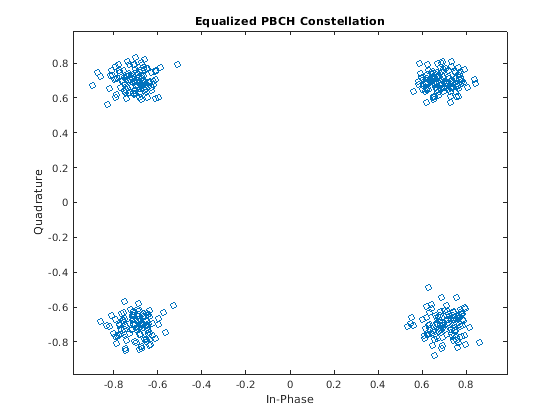

% Plot received PBCH constellation after equalization
figure;
plot(pbchEq,'o');
xlabel('In-Phase'); ylabel('Quadrature')
title('Equalized PBCH Constellation');
m = max(abs([real(pbchEq(:)); imag(pbchEq(:))])) * 1.1;
axis([-m m -m m]);

% PBCH demodulation
pbchBits = nrPBCHDecode(pbchEq,ncellid,v,nest);

% Calculate RMS PBCH EVM
pbchRef = nrPBCH(pbchBits<0,ncellid,v);
evm = comm.EVM;
pbchEVMrms = evm(pbchRef,pbchEq);

% Display calculated EVM
disp([' PBCH RMS EVM: ' num2str(pbchEVMrms,'%0.3f') '%']);
 -- PBCH demodulation and BCH decoding --
 PBCH RMS EVM: 8.687%

Декодирование BCH

Веса приемника бит BCH оценивает с информацией о состоянии канала (CSI) от эквалайзера MMSE и декодирует BCH. Декодирование BCH состоит из восстановления уровня, полярного декодирования, декодирования CRC, дескремблирования и разделения 24 транспортных битов блока BCH от 8 дополнительных связанных с синхронизацией битов полезной нагрузки.

% Apply CSI
pbchBits = pbchBits .* csi;

% Perform BCH decoding including rate recovery, polar decoding, and CRC
% decoding. PBCH descrambling and separation of the BCH transport block
% bits 'trblk' from 8 additional payload bits A...A+7 is also performed:
%   A ... A+3: 4 LSBs of system frame number
%         A+4: half frame number
% A+5 ... A+7: for L_max=64, 3 MSBs of the SS/PBCH block index
%              for L_max=4 or 8, A+5 is the MSB of subcarrier offset k_SSB
polarListLength = 8;
[~,crcBCH,trblk,sfn4lsb,nHalfFrame,msbidxoffset] = ...
    nrBCHDecode(pbchBits,polarListLength,refBurst.L_max,ncellid);

% Display the BCH CRC
disp([' BCH CRC: ' num2str(crcBCH)]);

% Stop processing MIB and SIB1 if BCH was received with errors
if crcBCH
    disp(' BCH CRC is not zero.');
    return
end

% Use 'msbidxoffset' value to set bits of 'k_SSB' or 'ssbIndex', depending
% on the number of SS/PBCH blocks in the burst
if (refBurst.L_max==64)
    ssbIndex = ssbIndex + (bit2int(msbidxoffset,3) * 8);
    k_SSB = 0;
else
    k_SSB = msbidxoffset * 16;
end

% Displaying the SSB index
disp([' SSB index: ' num2str(ssbIndex)]);
 BCH CRC: 0
 SSB index: 0

MIB и парсинг BCH

Пример анализирует декодируемые транспортные биты блока BCH 24 в сообщение MIB и создает initialSystemInfo структура с начальной информацией о системе. Этот процесс включает воссоздание 10-битного системного номера системы координат (SFN) NFrame от 6 MSBs в MIB и 4 LSBs в битах полезной нагрузки PBCH. Это также включает слияние MSB смещения поднесущей k_SSB от битов полезной нагрузки PBCH в случае L_max=4 или 8 SS/PBCH блокируется на пакет.

% Parse the last 23 decoded BCH transport block bits into a MIB message.
% The BCH transport block 'trblk' is the RRC message BCCH-BCH-Message,
% consisting of a leading 0 bit and 23 bits corresponding to the MIB. The
% leading bit signals the message type transmitted (MIB or empty sequence).
mib = fromBits(MIB,trblk(2:end)); % Do not parse leading bit

% Create set of subcarrier spacings signaled by the 7th bit of the decoded
% MIB, the set is different for FR1 (L_max=4 or 8) and FR2 (L_max=64)
if (refBurst.L_max==64)
    commonSCSs = [60 120];
else
    commonSCSs = [15 30];
end

initialSystemInfo = struct();
initialSystemInfo.NFrame = mib.systemFrameNumber*2^4 + bit2int(sfn4lsb,4);
initialSystemInfo.SubcarrierSpacingCommon = commonSCSs(mib.subCarrierSpacingCommon + 1);
initialSystemInfo.k_SSB = k_SSB + mib.ssb_SubcarrierOffset;
initialSystemInfo.DMRSTypeAPosition = 2 + mib.dmrs_TypeA_Position;
initialSystemInfo.PDCCHConfigSIB1 = info(mib.pdcch_ConfigSIB1);
initialSystemInfo.CellBarred = mib.cellBarred;
initialSystemInfo.IntraFreqReselection = mib.intraFreqReselection;

% Display the MIB structure
disp(' BCH/MIB Content:')
disp(initialSystemInfo);

% Check if a CORESET for Type0-PDCCH common search space (CSS) is present,
% according to TS 38.213 Section 4.1
if ~isCORESET0Present(refBurst.BlockPattern,initialSystemInfo.k_SSB)
    fprintf('CORESET 0 is not present (k_SSB > k_SSB_max).\n');
    return
end
 BCH/MIB Content:
                     NFrame: 0
    SubcarrierSpacingCommon: 15
                      k_SSB: 0
          DMRSTypeAPosition: 3
            PDCCHConfigSIB1: [1x1 struct]
                 CellBarred: 0
       IntraFreqReselection: 0

Демодуляция OFDM на полной полосе пропускания

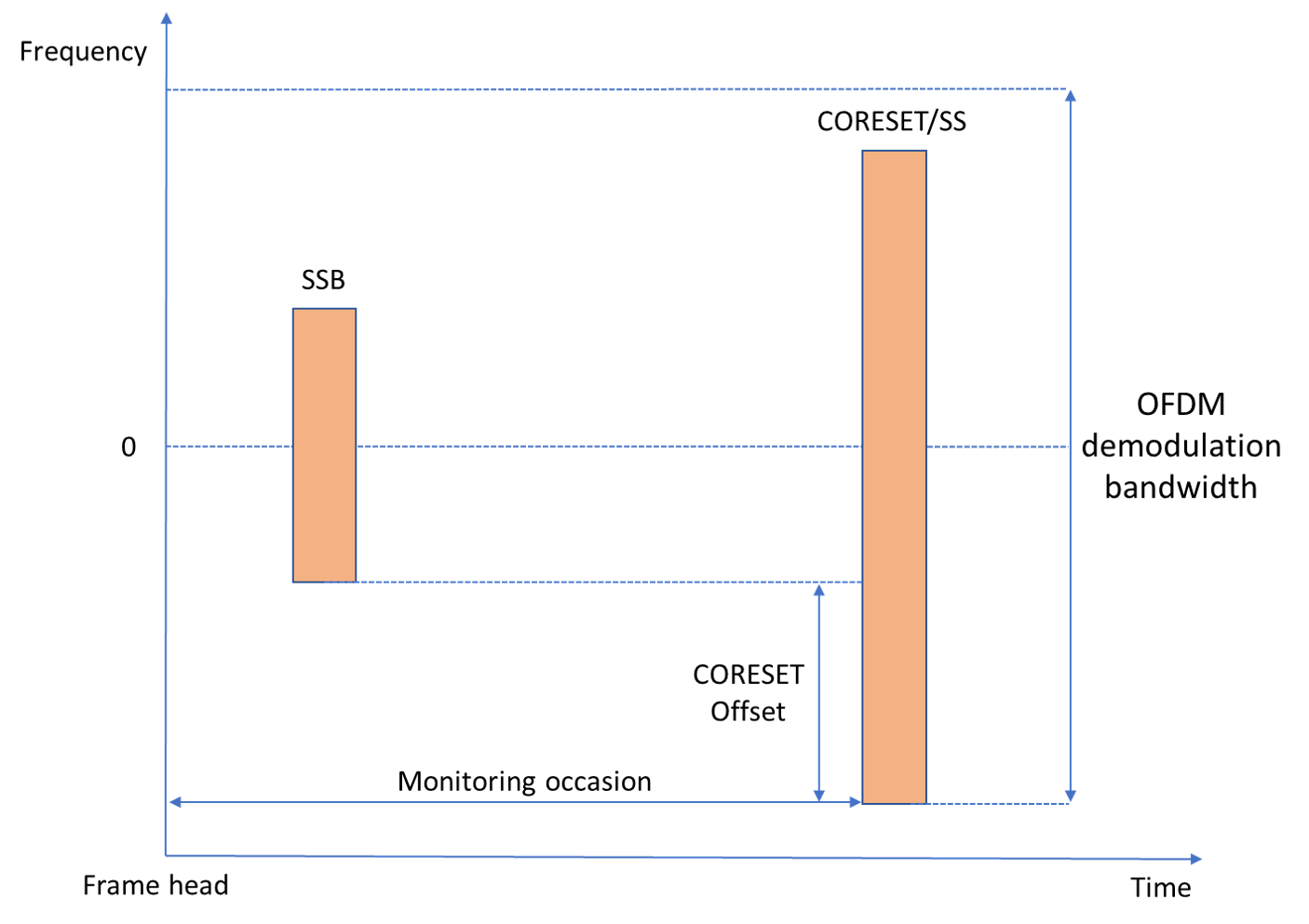

Если MIB восстанавливается, приемник использует общее расстояние между поднесущими, и полоса пропускания, поддерживающая CORESET 0 к OFDM, демодулируют систему координат, содержащую обнаруженный блок SS. Приемник определяет CORESET 0 ресурсов частоты в общей нумерологии посредством смещения от местоположения обнаруженного SSB и полоса пропускания, заданная в Разделе TS 38.213 13 Таблиц 13-1 до 13-10 [5]. Процесс коррекции частоты выровнял центр сетки ресурса OFDM с центральной частотой пакета SS. Однако эти центры не обязательно выравниваются с центральной частотой CORESET 0. Этот рисунок показывает отношение между SSB, CORESET 0 ресурсов частоты и сопоставленным PDCCH контролирующие случаи.

В отличие от пакета SS, управление и каналы данных должны быть выровнены в частоте с их растром общего блока ресурса (CRB). Значение KSSB указывает на смещение частоты SSB от этого растр CRB. Когда процесс коррекции частоты сосредоточил SSB в частоте, примените сдвиг частоты, определенный k_SSB выровнять данные и управление образовывает канал с их CRB перед демодуляцией OFDM

if (refBurst.L_max==64)
    scsKSSB = initialSystemInfo.SubcarrierSpacingCommon;
else
    scsKSSB = 15;
end
k_SSB = initialSystemInfo.k_SSB;
kFreqShift = k_SSB*scsKSSB*1e3;
rxWaveform = rxWaveform.*exp(1i*2*pi*kFreqShift*(0:length(rxWaveform)-1)'/rxSampleRate);

% Adjust timing offset to the frame origin
frameOffset = hTimingOffsetToFrame(refBurst,timingOffset,ssbIndex,rxSampleRate);

% If the frame offset is negative, the frame of interest is incomplete. Add
% leading zeros to the waveform to align the wavefom to the frame
if frameOffset < 0
    rxWaveform = [zeros(-frameOffset,size(rxWaveform,2));rxWaveform];
else
    rxWaveform = rxWaveform(1+frameOffset:end,:);
end

% Determine the OFDM demodulation bandwidth using CORESET 0 bandwidth
cset0Idx = initialSystemInfo.PDCCHConfigSIB1.controlResourceSetZero;
scsCommon = initialSystemInfo.SubcarrierSpacingCommon;
scsPair = [scsSSB scsCommon];
[csetNRB,~,csetFreqOffset] = hCORESET0Resources(cset0Idx,scsPair,minChannelBW,k_SSB);

% Minimum bandwidth in RB that includes CORESET 0 in received waveform.
c0 = csetFreqOffset+10*scsSSB/scsCommon;   % CORESET frequency offset from carrier center
nrb = 2*max(c0,csetNRB-c0); % Minimum number of RB to cover CORESET 0

if rxSampleRate < nrb*12*scsCommon*1e3
    disp(['SIB1 recovery cannot continue. CORESET 0 resources are beyond '...
          'the frequency limits of the received waveform for the sampling rate configured.']);
    return;
end

% OFDM demodulate received waveform with common subcarrier spacing
nSlot = 0;
rxGrid = nrOFDMDemodulate(rxWaveform, nrb, scsCommon, nSlot,...
                         'SampleRate',rxSampleRate,'CarrierFrequency',fPhaseComp);

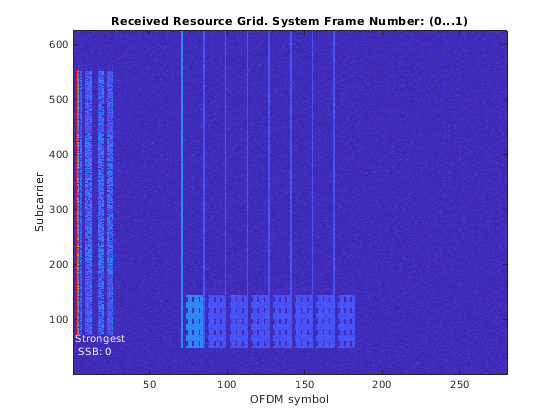

% Display OFDM resource grid and highlight strongest SS block
figure;
imagesc(abs(rxGrid(:,:,1))); axis xy
xlabel('OFDM symbol'); ylabel('Subcarrier');
numFrames = floor(length(rxWaveform)/rxSampleRate/10e-3);
sfns = sprintf('(%d...%d)',initialSystemInfo.NFrame, initialSystemInfo.NFrame+numFrames-1);
title(['Received Resource Grid. System Frame Number: ' sfns]);

highlightSSBlock(refBurst,ssbIndex,nrb,scsPair,kFreqShift)

Демодуляция PDCCH и нисходящее декодирование управляющей информации

Чтобы вслепую искать информацию о системе сообщения DCI в CORESET/SS, приемник выполняет эти шаги:

  • Определение PDCCH контролирующие случаи и экстракция сетки ресурса OFDM, содержащей управляющую информацию.

  • Настройка CORESET 0, Пространств поиска и PDCCH.

  • Поиск вслепую для сообщений Формата 1_0 DCI.

Приемник определяет PDCCH контролирующие случаи через паз и смещение символа OFDM от местоположения обнаруженного блока SS, как описано в таблицах 13-11 и 13-12 TS 38.213 [5].

[csetNRB,csetDuration,csetOffset,csetPattern] = hCORESET0Resources(cset0Idx,scsPair,minChannelBW,k_SSB);
ssIdx = initialSystemInfo.PDCCHConfigSIB1.searchSpaceZero;
[ssSlot,ssFirstSym,isOccasion] = hPDCCH0MonitoringOccasions(ssIdx,ssbIndex,scsPair,csetPattern,csetDuration,initialSystemInfo.NFrame);

% PDCCH monitoring occasions associated to different SS blocks can be in
% different frames. If there are no monitoring occasions in this frame,
% there must be one in the next one.
slotsPerFrame = 10*scsCommon/15;
if ~isOccasion
    [ssSlot,ssFirstSym,isOccasion] = hPDCCH0MonitoringOccasions(ssIdx,ssbIndex,scsPair,csetPattern,csetDuration,initialSystemInfo.NFrame+1);
    ssSlot = ssSlot+slotsPerFrame;
end

% For FR1, UE monitors PDCCH in the Type0-PDCCH CSS over two consecutive
% slots for CORESET pattern 1
if csetPattern == 1
    monSlotsPerPeriod = 2;
else
    monSlotsPerPeriod = 1;
end

% Calculate 1-based subscripts of the subcarriers and OFDM symbols for the
% slots containing the PDCCH0 associated to the detected SS block in this
% and subsequent 2-frame blocks
csetSubcarriers = 12*(nrb-20*scsSSB/scsCommon)/2 - csetOffset*12 + (1:csetNRB*12);
numRxSym = size(rxGrid,2);
symbolsPerSlot = 14;
numRxSlots = ceil(numRxSym/symbolsPerSlot);
monSlots = ssSlot + (0:monSlotsPerPeriod-1)' + (0:2*slotsPerFrame:(numRxSlots-ssSlot-1));
monSlots = monSlots(:)';
monSymbols = monSlots*symbolsPerSlot + (1:symbolsPerSlot)';
monSymbols = monSymbols(:)';
% Remove monitoring symbols exceeding waveform limits
monSymbols(monSymbols > numRxSym) = [];

% Check if search space is beyond end of waveform
if isempty(monSymbols)
    disp('Search space slot is beyond end of waveform.');
    return;
end

% Extract slots containing strongest PDCCH from the received grid
rxMonSlotGrid = rxGrid(csetSubcarriers,monSymbols,:);

Сконфигурируйте CORESET, пространство поиска и другие параметры PDCCH. Ресурсы CORESET и пространства поиска сконфигурированы согласно Разделу TS 38.213 13 Таблиц 13-1 до 13-15 [5]. CCE-to-REG, чередованные, сопоставляя параметры (REGBundleSize = 6, InterleaverSize = 2, и ShiftIndex = NCellID), описаны в Разделе TS 38.211 7.3.2.2 [3]. Для CORESET 0, BWP является размером CORESET как описано в Разделе TS 38.212 7.3.1.0 [4]. PDCCH борющиеся параметры являются nRNTI = 0 и NID = NCellID как описано в Разделе TS 38.211 7.3.2.3 [3].

pdcch = hPDCCH0Configuration(ssbIndex,initialSystemInfo,scsPair,ncellid,minChannelBW);

% Configure the carrier to span the BWP (CORESET 0)
c0Carrier = nrCarrierConfig;
c0Carrier.SubcarrierSpacing = initialSystemInfo.SubcarrierSpacingCommon;
c0Carrier.NStartGrid = pdcch.NStartBWP;
c0Carrier.NSizeGrid = pdcch.NSizeBWP;
c0Carrier.NSlot = pdcch.SearchSpace.SlotPeriodAndOffset(2);
c0Carrier.NFrame = initialSystemInfo.NFrame;
c0Carrier.NCellID = ncellid;

Ищите сообщения DCI. UE декодирует полученные символы PDCCH вслепую путем контроля всех кандидатов PDCCH на каждый уровень агрегации с помощью SI-RNTI, чтобы идентифицировать правильного кандидата (или экземпляр).

% Specify DCI message with Format 1_0 scrambled with SI-RNTI (TS 38.212
% Section 7.3.1.2.1)
dci = DCIFormat1_0_SIRNTI(pdcch.NSizeBWP);

disp(' -- Downlink control information message search in PDCCH -- ');

siRNTI = 65535; % TS 38.321 Table 7.1-1
dciCRC = true;
mSlot = 0;
% Loop over all monitoring slots
while (mSlot < length(monSlots)) && dciCRC ~= 0
    c0Carrier.NSlot = monSlots(mSlot+1);

    if monSlotsPerPeriod==2
        if mod(mSlot,2)
            pdcch.SearchSpace.SlotPeriodAndOffset(2) = monSlots(2);
        else
            pdcch.SearchSpace.SlotPeriodAndOffset(2) = monSlots(1);
        end
    end

    % Get PDCCH candidates according to TS 38.213 Section 10.1
    [pdcchInd,pdcchDmrsSym,pdcchDmrsInd] = nrPDCCHSpace(c0Carrier,pdcch);
    rxSlotGrid = rxMonSlotGrid(:,(1:symbolsPerSlot) + symbolsPerSlot*mSlot,:);
    rxSlotGrid = rxSlotGrid/max(abs(rxSlotGrid(:))); % Normalization of received RE magnitude

    % Loop over all supported aggregation levels
    aLev = 1;
    while (aLev <= 5) && dciCRC ~= 0
        % Loop over all candidates at each aggregation level in SS
        cIdx = 1;
        numCandidatesAL = pdcch.SearchSpace.NumCandidates(aLev);
        while (cIdx <= numCandidatesAL) && dciCRC ~= 0
            % Channel estimation using PDCCH DM-RS
            [hest,nVar,pdcchHestInfo] = nrChannelEstimate(rxSlotGrid,pdcchDmrsInd{aLev}(:,cIdx),pdcchDmrsSym{aLev}(:,cIdx));

            % Equalization and demodulation of PDCCH symbols
            [pdcchRxSym,pdcchHest] = nrExtractResources(pdcchInd{aLev}(:,cIdx),rxSlotGrid,hest);
            pdcchEqSym = nrEqualizeMMSE(pdcchRxSym,pdcchHest,nVar);
            dcicw = nrPDCCHDecode(pdcchEqSym,pdcch.DMRSScramblingID,pdcch.RNTI,nVar);

            % DCI message decoding
            polarListLength = 8;
            [dcibits,dciCRC] = nrDCIDecode(dcicw,dci.Width,polarListLength,siRNTI);

            if dciCRC == 0
                disp([' Decoded PDCCH candidate #' num2str(cIdx) ' at aggregation level ' num2str(2^(aLev-1))])
            end
            cIdx = cIdx + 1;
        end
        aLev = aLev+1;
    end
    mSlot = mSlot+1;
end
cIdx = cIdx-1;
aLev = aLev-1;
mSlot = mSlot-1;
monSymbols = monSymbols(mSlot*symbolsPerSlot + (1:symbolsPerSlot));

% Calculate RMS PDCCH EVM
pdcchRef = nrPDCCH(double(dcicw<0),pdcch.DMRSScramblingID,pdcch.RNTI);
evm = comm.EVM;
pdcchEVMrms = evm(pdcchRef,pdcchEqSym);

% Display calculated EVM
disp([' PDCCH RMS EVM: ' num2str(pdcchEVMrms,'%0.3f') '%']);
disp([' PDCCH CRC: ' num2str(dciCRC)]);

% Highlight CORESET 0/SS corresponding to strongest SSB
bounding_box = @(y,x,h,w)rectangle('Position',[x+0.5 y-0.5 w h],'EdgeColor','r');
bounding_box(csetSubcarriers(1),monSymbols(1)+ssFirstSym-1,csetNRB*12,csetDuration);
str = sprintf('CORESET 0/SS');
text(monSymbols(1)+ssFirstSym-7,csetSubcarriers(1)-20,0,str,'FontSize',10,'Color','w')

if dciCRC
    disp(' DCI decoding failed.');
    return
end

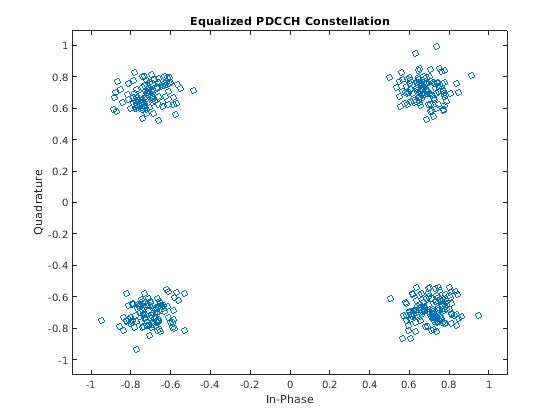

% Plot received PDCCH constellation after equalization
figure;
plot(pdcchEqSym,'o');
xlabel('In-Phase'); ylabel('Quadrature')
title('Equalized PDCCH Constellation');
m = max(abs([real(pdcchEqSym(:)); imag(pdcchEqSym(:))])) * 1.1;
axis([-m m -m m]);

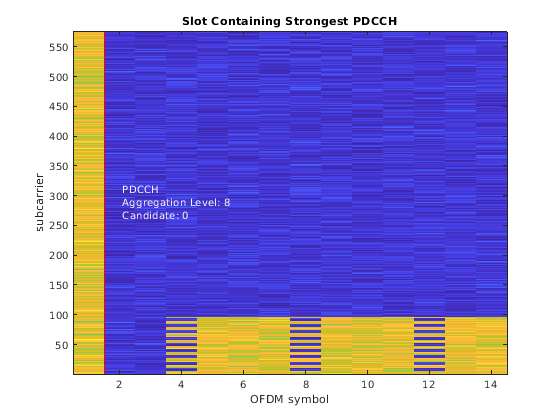

% Display the OFDM grid of the slot containing strongest PDCCH
figure;
imagesc(abs(rxSlotGrid(:,:,1))); axis xy
xlabel('OFDM symbol');
ylabel('subcarrier');
title('Slot Containing Strongest PDCCH');

% Highlight PDCCH in resource grid
subsPdcch = nrPDCCHSpace(c0Carrier,pdcch,'IndexStyle','Subs');
subsPdcch = double(subsPdcch{aLev}(:,:,cIdx));
x = min(subsPdcch(:,2))-1; X = max(subsPdcch(:,2))-x;
y = min(subsPdcch(:,1)); Y = max(subsPdcch(:,1))-y+1;
bounding_box(y,x,Y,X);
str = sprintf(' PDCCH \n Aggregation Level: %d\n Candidate: %d',2.^(aLev-1),cIdx-1);
text(x+X+1,y+Y/2,0,str,'FontSize',10,'Color','w')
 -- Downlink control information message search in PDCCH --
 Decoded PDCCH candidate #1 at aggregation level 8
 PDCCH RMS EVM: 10.759%
 PDCCH CRC: 0

Демодуляция PDSCH, декодирование DL-SCH и экстракции SIB1

Чтобы восстановить первый системный блок информации, приемник выполняет эти шаги:

  • Определение настройки PDSCH с помощью ячейки ID, информации о BCH и DCI

  • Оценка канала, эквализация и демодуляция символов PDSCH

  • Декодирование DL-SCH и экстракции SIB1

disp(' -- PDSCH demodulation and DL-SCH decoding -- ')

% Build DCI message structure
dci = fromBits(dci,dcibits);

% Get PDSCH configuration from cell ID, BCH information, and DCI
[pdsch,K_0] = hSIB1PDSCHConfiguration(dci,pdcch.NSizeBWP,initialSystemInfo.DMRSTypeAPosition,csetPattern);

% For CORESET pattern 2, the gNodeB can allocate PDSCH in the next slot,
% which is indicated by the slot offset K_0 signaled by DCI. For more
% information, see TS 38.214 Table 5.1.2.1.1-4.
c0Carrier.NSlot = c0Carrier.NSlot+K_0;
symbolOffset = symbolsPerSlot*(mSlot+K_0);
monSymbols = monSymbols+symbolOffset;
rxSlotGrid = rxGrid(csetSubcarriers,monSymbols,:);
rxSlotGrid = rxSlotGrid/max(abs(rxSlotGrid(:))); % Normalization of received RE magnitude
if K_0 > 0
    % Display the OFDM grid of the slot containing associated PDSCH
    figure;
    imagesc(abs(rxSlotGrid(:,:,1))); axis xy
    xlabel('OFDM symbol');
    ylabel('subcarrier');
    title('Slot Containing PDSCH (Slot Offset K_0 = 1)');
end

% PDSCH channel estimation and equalization using PDSCH DM-RS
pdschDmrsIndices = nrPDSCHDMRSIndices(c0Carrier,pdsch);
pdschDmrsSymbols = nrPDSCHDMRS(c0Carrier,pdsch);
 -- PDSCH demodulation and DL-SCH decoding --

Чтобы компенсировать отрицательные эффекты несоответствия несущей частоты в компенсации фазы символа и оценке канала, приемник, OFDM демодулирует форму волны с набором несущих частот по поисковой полосе пропускания вокруг fPhaseComp. Поиск заканчивается, когда декодирование DL-SCH успешно выполняется, или последняя частота была достигнута. Минимальные поисковые полосы пропускания, которые производят равную компенсацию фазы символа, 1920, 3840, 7680, и 15 360 кГц для общих расстояний между поднесущими 15, 30, 60, и 120 кГц, соответственно. Увеличьте поисковую полосу пропускания до этих значений, когда декодирование SIB1 перестанет работать и компенсируемый результат символов PDSCH в в большой степени искаженном и вращаемом созвездии.

mu = log2(scsCommon/15);
bw = 2^mu*100;   % Search bandwidth (kHz)
freqStep = 2^mu; % Frequency step (kHz)
freqSearch = -bw/2:freqStep:bw/2-freqStep;
[~,fSearchIdx] = sort(abs(freqSearch)); % Sort frequencies from center
freqSearch = freqSearch(fSearchIdx);

for fpc = fPhaseComp - kFreqShift + 1e3*freqSearch

    % OFDM demodulate received waveform
    nSlot = 0;
    rxGrid = nrOFDMDemodulate(rxWaveform, nrb, scsCommon, nSlot,...
                                'SampleRate',rxSampleRate,'CarrierFrequency',fpc);

    % Extract monitoring slot from the received grid
    rxSlotGrid = rxGrid(csetSubcarriers,monSymbols,:);
    rxSlotGrid = rxSlotGrid/max(abs(rxSlotGrid(:))); % Normalization of received RE magnitude

    % Channel estimation and equalization of PDSCH symbols
    [hest,nVar,pdschHestInfo] = nrChannelEstimate(rxSlotGrid,pdschDmrsIndices,pdschDmrsSymbols);
    [pdschIndices,pdschIndicesInfo] = nrPDSCHIndices(c0Carrier,pdsch);
    [pdschRxSym,pdschHest] = nrExtractResources(pdschIndices,rxSlotGrid,hest);
    pdschEqSym = nrEqualizeMMSE(pdschRxSym,pdschHest,nVar);

    % PDSCH demodulation
    cw = nrPDSCHDecode(c0Carrier,pdsch,pdschEqSym,nVar);

    % Create and configure DL-SCH decoder with target code rate and
    % transport block size
    decodeDLSCH = nrDLSCHDecoder;
    Xoh_PDSCH = 0; % TS 38.214 Section 5.1.3.2
    tcr = hMCS(dci.ModulationCoding);
    NREPerPRB = pdschIndicesInfo.NREPerPRB;
    tbsLength = nrTBS(pdsch.Modulation,pdsch.NumLayers,length(pdsch.PRBSet),NREPerPRB,tcr,Xoh_PDSCH);
    decodeDLSCH.TransportBlockLength = tbsLength;
    decodeDLSCH.TargetCodeRate = tcr;

    % Decode DL-SCH
    [sib1bits,sib1CRC] = decodeDLSCH(cw,pdsch.Modulation,pdsch.NumLayers,dci.RedundancyVersion);

    if sib1CRC == 0
        break;
    end

end

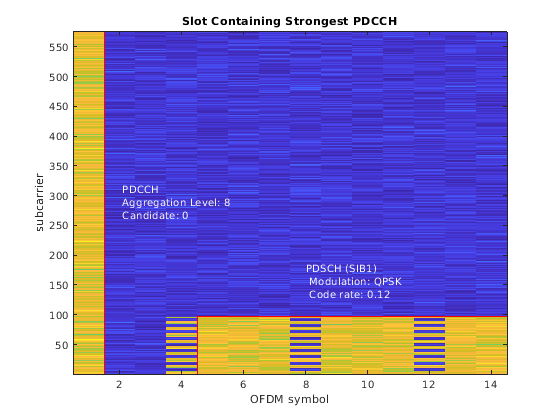

% Highlight PDSCH in resource grid
subsPdsch = double(nrPDSCHIndices(c0Carrier,pdsch,'IndexStyle','subscript'));
x = min(subsPdsch(:,2))-1; X = max(subsPdsch(:,2))-x;
y = min(subsPdsch(:,1)); Y = max(subsPdsch(:,1))-y+1;
bounding_box(y,x,Y,X);
str = sprintf('PDSCH (SIB1) \n Modulation: %s\n Code rate: %.2f',pdsch.Modulation,tcr);
text(x+4,y+Y+60,0, str,'FontSize',10,'Color','w')

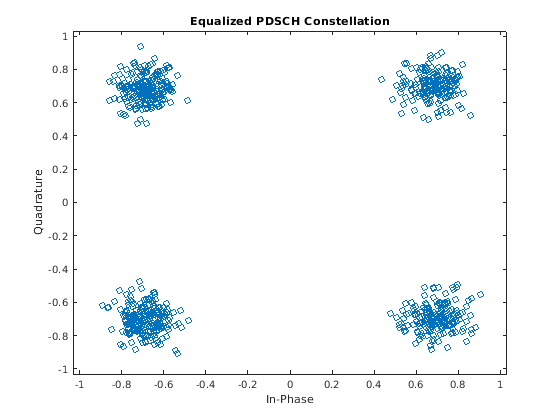

% Plot received PDSCH constellation after equalization
figure;
plot(pdschEqSym,'o');
xlabel('In-Phase'); ylabel('Quadrature')
title('Equalized PDSCH Constellation');
m = max(abs([real(pdschEqSym(:)); imag(pdschEqSym(:))])) * 1.1;
axis([-m m -m m]);

% Calculate RMS PDSCH EVM, including normalization of PDSCH symbols for any
% offset between DM-RS and PDSCH power
pdschRef = nrPDSCH(c0Carrier,pdsch,double(cw{1}<0));
evm = comm.EVM;
pdschEVMrms = evm(pdschRef,pdschEqSym/sqrt(var(pdschEqSym)));

% Display PDSCH EVM and DL-SCH CRC
disp([' PDSCH RMS EVM: ' num2str(pdschEVMrms,'%0.3f') '%']);
disp([' PDSCH CRC: ' num2str(sib1CRC)]);

if sib1CRC == 0
    disp(' SIB1 decoding succeeded.');
else
    disp(' SIB1 decoding failed.');
end
 PDSCH RMS EVM: 10.835%
 PDSCH CRC: 0
 SIB1 decoding succeeded.

Приложение

Этот пример использует эти функции помощника:

Ссылки

  1. 3GPP TS 38.101-1. "NR; передача радио Оборудования пользователя (UE) и прием; Часть 1: Область значений 1 Автономный" Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

  2. 3GPP TS 38.104. "NR; передача радио Базовой станции (BS) и прием". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

  3. 3GPP TS 38.211. "NR; Физические каналы и модуляция". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

  4. 3GPP TS 38.212. "NR; Мультиплексирование и кодирование канала". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

  5. 3GPP TS 38.213. "NR; процедуры Физического уровня для управления". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

  6. 3GPP TS 38.214. "NR; процедуры Физического уровня для данных". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

  7. 3GPP TS 38.321. "NR; спецификация протокола Среднего управления доступом (MAC)". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

Локальные функции

function present = isCORESET0Present(ssbBlockPattern,kSSB)

    switch ssbBlockPattern
        case {'Case A','Case B','Case C'} % FR1
            kssb_max = 23;
        case {'Case D','Case E'} % FR2
            kssb_max = 11;
    end
    if (kSSB <= kssb_max)
        present = true;
    else
        present = false;
    end

end

function timingOffset = hTimingOffsetToFrame(burst,offset,ssbIdx,rxSampleRate)

    % As the symbol lengths are measured in FFT samples, scale the symbol
    % lengths to account for the receiver sample rate. Non-integer delays
    % are approximated at the end of the process.
    scs = hSSBurstSubcarrierSpacing(burst.BlockPattern);
    ofdmInfo = nrOFDMInfo(1,scs,'SampleRate',rxSampleRate); % smallest FFT size for SCS-SR
    srRatio = rxSampleRate/(scs*1e3*ofdmInfo.Nfft);
    symbolLengths = ofdmInfo.SymbolLengths*srRatio;

    % Adjust timing offset to the start of the SS block. This step removes
    % the extra offset introduced in the reference grid during PSS search,
    % which contained the PSS in the second OFDM symbol.
    offset = offset + symbolLengths(1);

    % Timing offset is adjusted so that the received grid starts at the
    % frame head i.e. adjust the timing offset for the difference between
    % the first symbol of the strongest SSB, and the start of the frame
    burstStartSymbols = hSSBurstStartSymbols(burst.BlockPattern,burst.L_max); % Start symbols in SSB numerology
    ssbFirstSym = burstStartSymbols(ssbIdx+1); % 0-based

    % Adjust for whole subframes
    symbolsPerSubframe = length(symbolLengths);
    subframeOffset = floor(ssbFirstSym/symbolsPerSubframe);
    samplesPerSubframe = sum(symbolLengths);
    timingOffset = offset - (subframeOffset*samplesPerSubframe);

    % Adjust for remaining OFDM symbols and round offset if not integer
    symbolOffset = mod(ssbFirstSym,symbolsPerSubframe);
    timingOffset = round(timingOffset - sum(symbolLengths(1:symbolOffset)));

end

function highlightSSBlock(refBurst,ssbIndex,commonNRB,scs,kFreqShift)

    scsSSB = scs(1);
    scsCommon = scs(2);

    % Determine frequency origin of the SSB in common numerology
    bounding_box = @(y,x,h,w)rectangle('Position',[x+0.5 y-0.5 w h],'EdgeColor','r');
    scsRatio = scsSSB/scsCommon;
    ssbFreqOrig = 12*(commonNRB-20*scsRatio)/2+1+kFreqShift/(scsCommon*1e3);

    % Determine time origin of the SSB in common numerology
    ssbStartSymbols = hSSBurstStartSymbols(refBurst.BlockPattern,refBurst.L_max);
    ssbHeadSymbol = ssbStartSymbols(ssbIndex+1)/scsRatio;
    ssbTailSymbol = floor((ssbStartSymbols(ssbIndex+1)+4)/scsRatio)-1;

    bounding_box(ssbFreqOrig,ssbHeadSymbol,240*scsRatio,ssbTailSymbol-ssbHeadSymbol+1);

    str = sprintf('Strongest \n SSB: %d',ssbIndex);
    text(ssbHeadSymbol,ssbFreqOrig-20,0, str,'FontSize',10,'Color','w')

end

Похожие темы

Для просмотра документации необходимо авторизоваться на сайте
