Пропускная способность NR PUSCH

Эта ссылочная симуляция показывает, как измерить физический восходящий канал совместно использованный канал (PUSCH) пропускная способность ссылки Нового радио (NR) 5G, как задано 3GPP стандарт NR. Пример реализует PUSCH и восходящий транспортный канал (UL-SCH). Модель передатчика включает опорные сигналы демодуляции PUSCH (DM-RS). Пример поддерживает и кластеризованную линию задержки (CDL) и каналы распространения коснувшейся линии задержки (TDL). Можно выполнить совершенную или практическую синхронизацию и оценку канала. Чтобы уменьшать общее время симуляции, можно выполнить точки ОСШ в цикле ОСШ параллельно при помощи Parallel Computing Toolbox™.

Введение

Этот пример измеряет пропускную способность PUSCH ссылки 5G, как задано 3GPP стандарт NR [1], [2], [3], [4].

Пример демонстрирует их 5G функции NR:

  • UL-SCH транспортируют кодирование канала

  • PUSCH и генерация PUSCH DM-RS

  • Переменное расстояние между поднесущими и нумерология системы координат (2^n * 15 кГц)

  • Нормальный и расширенный циклический префикс

  • TDL и модели канала распространения CDL

Другие функции симуляции:

  • Книга шифров и некнига шифров базирующиеся схемы передачи PUSCH

  • Дополнительные PUSCH преобразовывают предварительное кодирование

  • Мудрый паз и не паз мудрый PUSCH и отображение DM-RS

  • Совершенная или практическая синхронизация и оценка канала

  • Операция HARQ с 16 процессами

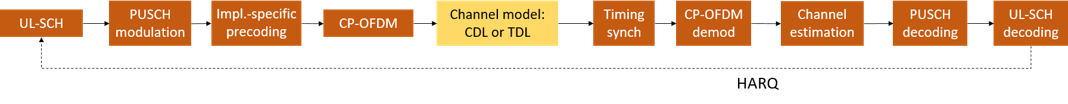

Рисунок показывает реализованную цепь обработки. Для ясности не использована генерация DM-RS.

Обратите внимание на то, что этот пример не включает адаптацию с обратной связью предварительного кодирования MIMO согласно условиям канала. Предварительное кодирование PUSCH MIMO, используемое в примере, следующие:

  • Для основанной на книге шифров передачи матрица MIMO перед кодированием, используемая в модуляции PUSCH, может быть выбрана с помощью параметра TPMI.

  • Специфичная для реализации матрица MIMO перед кодированием (для основанной на некниге шифров передачи или предварительного кодирования MIMO между портами антенны передачи и антеннами для основанной на книге шифров передачи) является единичной матрицей.

Чтобы уменьшать общее время симуляции, можно использовать Parallel Computing Toolbox, чтобы выполнить точки ОСШ цикла ОСШ параллельно.

Продолжительность симуляции и точки ОСШ

Установите продолжительность симуляции в терминах количества систем координат на 10 мс. Большое количество NFrames должно использоваться, чтобы привести к значимым результатам пропускной способности. Установите точки ОСШ симулировать. ОСШ задан на RE и применяется, каждый получает антенну. Для объяснения определения ОСШ, что этот пример использует, см. Определение ОСШ, Используемое в Симуляциях Ссылки.

simParameters = struct();       % Clear simParameters variable to contain all key simulation parameters
simParameters.NFrames = 2;      % Number of 10 ms frames
simParameters.SNRIn = [-5 0 5]; % SNR range (dB)

Настройка средства оценки канала

Логическая переменная PerfectChannelEstimator средства управления образовывают канал поведение синхронизации и оценка. Когда установлено в true, совершенная оценка канала и синхронизация используются. В противном случае практическая оценка канала и синхронизация используются, на основе значений полученного PUSCH DM-RS.

simParameters.PerfectChannelEstimator = true;

Диагностика симуляции

Переменная DisplaySimulationInformation управляет отображением информации о симуляции, такой как ID процесса HARQ, используемый для каждого подкадра. В случае ошибки CRC также отображено значение индекса к последовательности RV.

simParameters.DisplaySimulationInformation = true;

% The |DisplayDiagnostics| flag enables the plotting of the EVM per layer.
% This plot monitors the quality of the received signal after equalization.
% The EVM per layer figure shows:
%
% * The EVM per layer per slot, which shows the EVM evolving with time.
% * The EVM per layer per resource block, which shows the EVM in frequency.
%
% This figure evolves with the simulation and is updated with each slot.
% Typically, low SNR or channel fades can result in decreased signal
% quality (high EVM). The channel affects each layer differently,
% therefore, the EVM values may differ across layers.
%
% In some cases, some layers can have a much higher EVM than others. These
% low-quality layers can result in CRC errors. This behavior may be caused
% by low SNR or by using too many layers for the channel conditions. You
% can avoid this situation by a combination of higher SNR, lower number
% of layers, higher number of antennas, and more robust transmission
% (lower modulation scheme and target code rate).

simParameters.DisplayDiagnostics = false;

Несущая и настройка PUSCH

Установите основные параметры симуляции. Они включают:

  • Полоса пропускания в блоках ресурса (12 поднесущих на блок ресурса)

  • Расстояние между поднесущими: 15, 30, 60, 120 (kHz)

  • Длина циклического префикса: нормальный или расширенный

  • ID ячейки

  • Количество передающих и приемных антенн

Подструктура, содержащая UL-SCH и параметры PUSCH, также задана. Это включает:

  • Целевая скорость кода

  • Выделенные блоки ресурса (PRBSet)

  • Схема Modulation: 'pi/2-BPSK', 'QPSK', '16QAM', '64QAM', '256QAM'

  • Количество слоев

  • Преобразуйте предварительное кодирование (позволяют/запрещают)

  • Схема передачи PUSCH и MIMO, предварительно кодирующий матричную индикацию (TPMI)

  • Количество портов антенны

  • PUSCH, сопоставляющий тип

  • Параметры конфигурации DM-RS

Другая симуляция широкие параметры:

  • Модель канала распространения задерживает профиль (TDL или CDL)

Обратите внимание на то, что, если преобразовывают предварительное кодирование, включен, номер слоев должен быть определен к 1.

% Set waveform type and PUSCH numerology (SCS and CP type)
simParameters.Carrier = nrCarrierConfig;        % Carrier resource grid configuration
simParameters.Carrier.NSizeGrid = 52;           % Bandwidth in number of resource blocks (52 RBs at 15 kHz SCS for 10 MHz BW)
simParameters.Carrier.SubcarrierSpacing = 15;   % 15, 30, 60, 120 (kHz)
simParameters.Carrier.CyclicPrefix = 'Normal';  % 'Normal' or 'Extended' (Extended CP is relevant for 60 kHz SCS only)
simParameters.Carrier.NCellID = 0;              % Cell identity

% PUSCH/UL-SCH parameters
simParameters.PUSCH = nrPUSCHConfig;      % This PUSCH definition is the basis for all PUSCH transmissions in the BLER simulation
simParameters.PUSCHExtension = struct();  % This structure is to hold additional simulation parameters for the UL-SCH and PUSCH

% Define PUSCH time-frequency resource allocation per slot to be full grid (single full grid BWP)
simParameters.PUSCH.PRBSet =  0:simParameters.Carrier.NSizeGrid-1; % PUSCH PRB allocation
simParameters.PUSCH.SymbolAllocation = [0,simParameters.Carrier.SymbolsPerSlot]; % PUSCH symbol allocation in each slot
simParameters.PUSCH.MappingType = 'A'; % PUSCH mapping type ('A'(slot-wise),'B'(non slot-wise))

% Scrambling identifiers
simParameters.PUSCH.NID = simParameters.Carrier.NCellID;
simParameters.PUSCH.RNTI = 1;

% Define the transform precoding enabling, layering and transmission scheme
simParameters.PUSCH.TransformPrecoding = false; % Enable/disable transform precoding
simParameters.PUSCH.NumLayers = 1;              % Number of PUSCH transmission layers
simParameters.PUSCH.TransmissionScheme = 'nonCodebook'; % Transmission scheme ('nonCodebook','codebook')
simParameters.PUSCH.NumAntennaPorts = 1;        % Number of antenna ports for codebook based precoding
simParameters.PUSCH.TPMI = 0;                   % Precoding matrix indicator for codebook based precoding

% Define codeword modulation
simParameters.PUSCH.Modulation = 'QPSK'; % 'pi/2-BPSK', 'QPSK', '16QAM', '64QAM', '256QAM'

% PUSCH DM-RS configuration
simParameters.PUSCH.DMRS.DMRSTypeAPosition = 2;       % Mapping type A only. First DM-RS symbol position (2,3)
simParameters.PUSCH.DMRS.DMRSLength = 1;              % Number of front-loaded DM-RS symbols (1(single symbol),2(double symbol))
simParameters.PUSCH.DMRS.DMRSAdditionalPosition = 1;  % Additional DM-RS symbol positions (max range 0...3)
simParameters.PUSCH.DMRS.DMRSConfigurationType = 1;   % DM-RS configuration type (1,2)
simParameters.PUSCH.DMRS.NumCDMGroupsWithoutData = 2; % Number of CDM groups without data
simParameters.PUSCH.DMRS.NIDNSCID = 0;                % Scrambling identity (0...65535)
simParameters.PUSCH.DMRS.NSCID = 0;                   % Scrambling initialization (0,1)
simParameters.PUSCH.DMRS.NRSID = 0;                   % Scrambling ID for low-PAPR sequences (0...1007)
simParameters.PUSCH.DMRS.GroupHopping = 0;            % Group hopping (0,1)
simParameters.PUSCH.DMRS.SequenceHopping = 0;         % Sequence hopping (0,1)

% Additional simulation and UL-SCH related parameters
%
% Target code rate
simParameters.PUSCHExtension.TargetCodeRate = 193 / 1024; % Code rate used to calculate transport block size
%
% HARQ process and rate matching/TBS parameters
simParameters.PUSCHExtension.XOverhead = 0;       % Set PUSCH rate matching overhead for TBS (Xoh)
simParameters.PUSCHExtension.NHARQProcesses = 16; % Number of parallel HARQ processes to use
simParameters.PUSCHExtension.EnableHARQ = true;   % Enable retransmissions for each process, using RV sequence [0,2,3,1]

% LDPC decoder parameters
% Available algorithms: 'Belief propagation', 'Layered belief propagation', 'Normalized min-sum', 'Offset min-sum'
simParameters.PUSCHExtension.LDPCDecodingAlgorithm = 'Normalized min-sum';
simParameters.PUSCHExtension.MaximumLDPCIterationCount = 6;

% Define the overall transmission antenna geometry at end-points
% If using a CDL propagation channel then the integer number of antenna elements is
% turned into an antenna panel configured when the channel model object is created
simParameters.NTxAnts = 1; % Number of transmit antennas
simParameters.NRxAnts = 2; % Number of receive antennas

% Define the general CDL/TDL propagation channel parameters
simParameters.DelayProfile = 'TDL-A'; % Use TDL-A model (Indoor hotspot model)
simParameters.DelaySpread = 30e-9;
simParameters.MaximumDopplerShift = 10;

% Cross-check the PUSCH layering against the channel geometry
validateNumLayers(simParameters);

Симуляция использует различные данные об основополосной форме волны, такие как частота дискретизации.

waveformInfo = nrOFDMInfo(simParameters.Carrier); % Get information about the baseband waveform after OFDM modulation step

Типовая конструкция канала распространения

Создайте объект модели канала для симуляции. И CDL и модели канала TDL поддерживаются [5].

% Constructed the CDL or TDL channel model object
if contains(simParameters.DelayProfile,'CDL','IgnoreCase',true)

    channel = nrCDLChannel; % CDL channel object

    % Turn the overall number of antennas into a specific antenna panel
    % array geometry. The number of antennas configured is updated when
    % nTxAnts is not one of (1,2,4,8,16,32,64,128,256,512,1024) or nRxAnts
    % is not 1 or even.
    [channel.TransmitAntennaArray.Size,channel.ReceiveAntennaArray.Size] = ...
        hArrayGeometry(simParameters.NTxAnts,simParameters.NRxAnts,'uplink');
    nTxAnts = prod(channel.TransmitAntennaArray.Size);
    nRxAnts = prod(channel.ReceiveAntennaArray.Size);
    simParameters.NTxAnts = nTxAnts;
    simParameters.NRxAnts = nRxAnts;
    % Configure antenna elements
    channel.TransmitAntennaArray.Element = 'isotropic';
    channel.ReceiveAntennaArray.Element = '38.901';
else
    channel = nrTDLChannel; % TDL channel object

    % Set the channel geometry
    channel.NumTransmitAntennas = simParameters.NTxAnts;
    channel.NumReceiveAntennas = simParameters.NRxAnts;
end

% Assign simulation channel parameters and waveform sample rate to the object
channel.DelayProfile = simParameters.DelayProfile;
channel.DelaySpread = simParameters.DelaySpread;
channel.MaximumDopplerShift = simParameters.MaximumDopplerShift;
channel.SampleRate = waveformInfo.SampleRate;

Получите максимальное количество задержанных выборок каналом многопутевой компонент. Это вычисляется от пути к каналу с самой большой задержкой и задержкой реализации фильтра канала. Это требуется позже сбросить фильтр канала, чтобы получить полученный сигнал.

chInfo = info(channel);
maxChDelay = ceil(max(chInfo.PathDelays*channel.SampleRate)) + chInfo.ChannelFilterDelay;

Обработка цикла

Чтобы определить пропускную способность в каждой точке ОСШ, данные PUSCH анализируются на экземпляр передачи с помощью следующих шагов:

  • Обновите текущий процесс HARQ. Проверяйте состояние передачи на данный процесс HARQ, чтобы определить, требуется ли повторная передача. Если это не так затем сгенерируйте новые данные.

  • Сгенерируйте сетку ресурса. Кодирование канала выполняется nrULSCH. Это работает с входным транспортным обеспеченным блоком. Внутренне, это сохраняет копию транспортного блока в случае, если повторная передача требуется. Закодированные биты модулируются nrPUSCH. Специфичное для реализации предварительное кодирование MIMO применяется к получившемуся сигналу. Обратите внимание на то, что, если TxScheme='codebook', основанное на книге шифров предварительное кодирование MIMO будет уже применено в nrPUSCH и специфичное для реализации предварительное кодирование MIMO является дополнительным этапом предварительного кодирования MIMO.

  • Сгенерируйте форму волны. Сгенерированной сеткой является затем модулируемый OFDM.

  • Шумный канал модели. Форма волны передается через CDL или TDL, исчезающий канал. AWGN добавляется. ОСШ для каждого слоя задан на RE, и на получают антенну.

  • Выполните синхронизацию и демодуляцию OFDM. Для идеальной синхронизации импульсная характеристика канала восстанавливается и используется, чтобы синхронизировать принятую форму волны. Для практической синхронизации принятая форма волны коррелируется с PUSCH DM-RS. Синхронизируемым сигналом является затем демодулируемый OFDM.

  • Выполните оценку канала. Если совершенная оценка канала используется, импульсная характеристика канала восстановлена, и OFDM демодулируется, чтобы обеспечить оценку канала. Для практической оценки канала используется PUSCH DM-RS.

  • Извлеките PUSCH и выполните эквализацию. Элементы ресурса, соответствующие выделению PUSCH, извлечены из полученной сетки ресурса OFDM и оценки канала с помощью nrExtractResources. Полученными элементами ресурса PUSCH является затем MMSE, компенсируемый с помощью nrEqualizeMMSE.

  • Декодируйте PUSCH. Компенсируемые символы PUSCH, наряду с шумовой оценкой, демодулируются и дескремблированы nrPUSCHDecode получить оценку полученных кодовых комбинаций.

  • Декодируйте Восходящий Разделяемый Канал (UL-SCH) и обновите процесс HARQ с ошибкой блока CRC. Вектор декодируемых мягких битов передается nrULSCHDecoder который декодирует кодовую комбинацию и возвращается, ошибка блока CRC раньше определяла пропускную способность системы.

% Array to store the maximum throughput for all SNR points
maxThroughput = zeros(length(simParameters.SNRIn),1);
% Array to store the simulation throughput for all SNR points
simThroughput = zeros(length(simParameters.SNRIn),1);

% Set up redundancy version (RV) sequence for all HARQ processes
if simParameters.PUSCHExtension.EnableHARQ
    % From PUSCH demodulation requirements in RAN WG4 meeting #88bis (R4-1814062)
    rvSeq = [0 2 3 1];
else
    % HARQ disabled - single transmission with RV=0, no retransmissions
    rvSeq = 0;
end

% Create UL-SCH encoder System object to perform transport channel encoding
encodeULSCH = nrULSCH;
encodeULSCH.MultipleHARQProcesses = true;
encodeULSCH.TargetCodeRate = simParameters.PUSCHExtension.TargetCodeRate;

% Create UL-SCH decoder System object to perform transport channel decoding
% Use layered belief propagation for LDPC decoding, with half the number of
% iterations as compared to the default for belief propagation decoding
decodeULSCH = nrULSCHDecoder;
decodeULSCH.MultipleHARQProcesses = true;
decodeULSCH.TargetCodeRate = simParameters.PUSCHExtension.TargetCodeRate;
decodeULSCH.LDPCDecodingAlgorithm = simParameters.PUSCHExtension.LDPCDecodingAlgorithm;
decodeULSCH.MaximumLDPCIterationCount = simParameters.PUSCHExtension.MaximumLDPCIterationCount;

for snrIdx = 1:numel(simParameters.SNRIn)    % comment out for parallel computing
% parfor snrIdx = 1:numel(simParameters.SNRIn) % uncomment for parallel computing
% To reduce the total simulation time, you can execute this loop in
% parallel by using the Parallel Computing Toolbox. Comment out the 'for'
% statement and uncomment the 'parfor' statement. If the Parallel Computing
% Toolbox is not installed, 'parfor' defaults to normal 'for' statement.
% Because parfor-loop iterations are executed in parallel in a
% nondeterministic order, the simulation information displayed for each SNR
% point can be intertwined. To switch off simulation information display,
% set the 'displaySimulationInformation' variable above to false

    % Reset the random number generator so that each SNR point will
    % experience the same noise realization
    rng('default');

    % Take full copies of the simulation-level parameter structures so that they are not
    % PCT broadcast variables when using parfor
    simLocal = simParameters;
    waveinfoLocal = waveformInfo;

    % Take copies of channel-level parameters to simplify subsequent parameter referencing
    carrier = simLocal.Carrier;
    pusch = simLocal.PUSCH;
    puschextra = simLocal.PUSCHExtension;
    decodeULSCHLocal = decodeULSCH;  % Copy of the decoder handle to help PCT classification of variable
    decodeULSCHLocal.reset();        % Reset decoder at the start of each SNR point
    pathFilters = [];

    % Create PUSCH object configured for the non-codebook transmission
    % scheme, used for receiver operations that are performed with respect
    % to the PUSCH layers
    puschNonCodebook = pusch;
    puschNonCodebook.TransmissionScheme = 'nonCodebook';

    % Prepare simulation for new SNR point
    SNRdB = simLocal.SNRIn(snrIdx);
    fprintf('\nSimulating transmission scheme 1 (%dx%d) and SCS=%dkHz with %s channel at %gdB SNR for %d 10ms frame(s)\n', ...
        simLocal.NTxAnts,simLocal.NRxAnts,carrier.SubcarrierSpacing, ...
        simLocal.DelayProfile,SNRdB,simLocal.NFrames);

    % Specify the fixed order in which we cycle through the HARQ process IDs
    harqSequence = 0:puschextra.NHARQProcesses-1;

    % Initialize the state of all HARQ processes
    harqEntity = HARQEntity(harqSequence,rvSeq);

    % Reset the channel so that each SNR point will experience the same
    % channel realization
    reset(channel);

    % Total number of slots in the simulation period
    NSlots = simLocal.NFrames * carrier.SlotsPerFrame;

    % Timing offset, updated in every slot for perfect synchronization and
    % when the correlation is strong for practical synchronization
    offset = 0;

    % Loop over the entire waveform length
    for nslot = 0:NSlots-1

        % Update the carrier slot numbers for new slot
        carrier.NSlot = nslot;

        % Calculate the transport block size for the transmission in the slot
        [puschIndices,puschIndicesInfo] = nrPUSCHIndices(carrier,pusch);
        MRB = numel(pusch.PRBSet);
        trBlkSize = nrTBS(pusch.Modulation,pusch.NumLayers,MRB,puschIndicesInfo.NREPerPRB,puschextra.TargetCodeRate,puschextra.XOverhead);

        % HARQ processing
        % If new data for current process then create a new UL-SCH transport block
        if harqEntity.NewData
            trBlk = randi([0 1],trBlkSize,1);
            setTransportBlock(encodeULSCH,trBlk,harqEntity.HARQProcessID);
            % If new data because of previous RV sequence time out then flush decoder soft buffer explicitly
            if harqEntity.SequenceTimeout
                resetSoftBuffer(decodeULSCHLocal,harqEntity.HARQProcessID);
            end
        end

        % Encode the UL-SCH transport block
        codedTrBlock = encodeULSCH(pusch.Modulation,pusch.NumLayers, ...
            puschIndicesInfo.G,harqEntity.RedundancyVersion,harqEntity.HARQProcessID);

        % Create resource grid for a slot
        puschGrid = nrResourceGrid(carrier,simLocal.NTxAnts);

        % PUSCH modulation, including codebook based MIMO precoding if TxScheme = 'codebook'
        puschSymbols = nrPUSCH(carrier,pusch,codedTrBlock);

        % Implementation-specific PUSCH MIMO precoding and mapping. This
        % MIMO precoding step is in addition to any codebook based
        % MIMO precoding done during PUSCH modulation above
        if (strcmpi(pusch.TransmissionScheme,'codebook'))
            % Codebook based MIMO precoding, F precodes between PUSCH
            % transmit antenna ports and transmit antennas
            F = eye(pusch.NumAntennaPorts,simLocal.NTxAnts);
        else
            % Non-codebook based MIMO precoding, F precodes between PUSCH
            % layers and transmit antennas
            F = eye(pusch.NumLayers,simLocal.NTxAnts);
        end
        [~,puschAntIndices] = nrExtractResources(puschIndices,puschGrid);
        puschGrid(puschAntIndices) = puschSymbols * F;

        % Implementation-specific PUSCH DM-RS MIMO precoding and mapping.
        % The first DM-RS creation includes codebook based MIMO precoding if applicable
        dmrsSymbols = nrPUSCHDMRS(carrier,pusch);
        dmrsIndices = nrPUSCHDMRSIndices(carrier,pusch);
        for p = 1:size(dmrsSymbols,2)
            [~,dmrsAntIndices] = nrExtractResources(dmrsIndices(:,p),puschGrid);
            puschGrid(dmrsAntIndices) = puschGrid(dmrsAntIndices) + dmrsSymbols(:,p) * F(p,:);
        end

        % OFDM modulation
        txWaveform = nrOFDMModulate(carrier,puschGrid);

        % Pass data through channel model. Append zeros at the end of the
        % transmitted waveform to flush channel content. These zeros take
        % into account any delay introduced in the channel. This is a mix
        % of multipath delay and implementation delay. This value may
        % change depending on the sampling rate, delay profile and delay
        % spread
        txWaveform = [txWaveform; zeros(maxChDelay,size(txWaveform,2))]; %#ok<AGROW>
        [rxWaveform,pathGains,sampleTimes] = channel(txWaveform);

        % Add AWGN to the received time domain waveform
        % Normalize noise power by the IFFT size used in OFDM modulation,
        % as the OFDM modulator applies this normalization to the
        % transmitted waveform. Also normalize by the number of receive
        % antennas, as the channel model applies this normalization to the
        % received waveform, by default
        SNR = 10^(SNRdB/10);
        N0 = 1/sqrt(2.0*simLocal.NRxAnts*double(waveinfoLocal.Nfft)*SNR);
        noise = N0*complex(randn(size(rxWaveform)),randn(size(rxWaveform)));
        rxWaveform = rxWaveform + noise;

        if (simLocal.PerfectChannelEstimator)
            % Perfect synchronization. Use information provided by the
            % channel to find the strongest multipath component
            pathFilters = getPathFilters(channel);
            [offset,mag] = nrPerfectTimingEstimate(pathGains,pathFilters);
        else
            % Practical synchronization. Correlate the received waveform
            % with the PUSCH DM-RS to give timing offset estimate 't' and
            % correlation magnitude 'mag'. The function
            % hSkipWeakTimingOffset is used to update the receiver timing
            % offset. If the correlation peak in 'mag' is weak, the current
            % timing estimate 't' is ignored and the previous estimate
            % 'offset' is used
            [t,mag] = nrTimingEstimate(carrier,rxWaveform,dmrsIndices,dmrsSymbols);
            offset = hSkipWeakTimingOffset(offset,t,mag);
            % Display a warning if the estimated timing offset exceeds the
            % maximum channel delay
            if offset > maxChDelay
                warning(['Estimated timing offset (%d) is greater than the maximum channel delay (%d).' ...
                    ' This will result in a decoding failure. This may be caused by low SNR,' ...
                    ' or not enough DM-RS symbols to synchronize successfully.'],offset,maxChDelay);
            end
        end
        rxWaveform = rxWaveform(1+offset:end,:);

        % Perform OFDM demodulation on the received data to recreate the
        % resource grid, including padding in the event that practical
        % synchronization results in an incomplete slot being demodulated
        rxGrid = nrOFDMDemodulate(carrier,rxWaveform);
        [K,L,R] = size(rxGrid);
        if (L < carrier.SymbolsPerSlot)
            rxGrid = cat(2,rxGrid,zeros(K,carrier.SymbolsPerSlot-L,R));
        end

        if (simLocal.PerfectChannelEstimator)
            % Perfect channel estimation, use the value of the path gains
            % provided by the channel
            estChannelGrid = nrPerfectChannelEstimate(carrier,pathGains,pathFilters,offset,sampleTimes);

            % Get perfect noise estimate (from the noise realization)
            noiseGrid = nrOFDMDemodulate(carrier,noise(1+offset:end,:));
            noiseEst = var(noiseGrid(:));

            % Apply MIMO deprecoding to estChannelGrid to give an estimate
            % per transmission layer
            K = size(estChannelGrid,1);
            estChannelGrid = reshape(estChannelGrid,K*carrier.SymbolsPerSlot*simLocal.NRxAnts,simLocal.NTxAnts);
            estChannelGrid = estChannelGrid * F.';
            if (strcmpi(pusch.TransmissionScheme,'codebook'))
                W = nrPUSCHCodebook(pusch.NumLayers,pusch.NumAntennaPorts,pusch.TPMI,pusch.TransformPrecoding);
                estChannelGrid = estChannelGrid * W.';
            end
            estChannelGrid = reshape(estChannelGrid,K,carrier.SymbolsPerSlot,simLocal.NRxAnts,[]);
        else
            % Practical channel estimation between the received grid and
            % each transmission layer, using the PUSCH DM-RS for each layer
            % which are created by specifying the non-codebook transmission
            % scheme
            dmrsLayerSymbols = nrPUSCHDMRS(carrier,puschNonCodebook);
            dmrsLayerIndices = nrPUSCHDMRSIndices(carrier,puschNonCodebook);
            [estChannelGrid,noiseEst] = nrChannelEstimate(carrier,rxGrid,dmrsLayerIndices,dmrsLayerSymbols,'CDMLengths',pusch.DMRS.CDMLengths);
        end

        % Get PUSCH resource elements from the received grid
        [puschRx,puschHest] = nrExtractResources(puschIndices,rxGrid,estChannelGrid);

        % Equalization
        [puschEq,csi] = nrEqualizeMMSE(puschRx,puschHest,noiseEst);

        % Decode PUSCH physical channel
        [ulschLLRs,rxSymbols] = nrPUSCHDecode(carrier,puschNonCodebook,puschEq,noiseEst);

        % Display EVM per layer, per slot and per RB. Reference symbols for
        % each layer are created by specifying the non-codebook
        % transmission scheme
        if (simLocal.DisplayDiagnostics)
            refSymbols = nrPUSCH(carrier,puschNonCodebook,codedTrBlock);
            plotLayerEVM(NSlots,nslot,puschNonCodebook,size(puschGrid),puschIndices,refSymbols,puschEq);
        end

        % Apply channel state information (CSI) produced by the equalizer,
        % including the effect of transform precoding if enabled
        if (pusch.TransformPrecoding)
            MSC = MRB * 12;
            csi = nrTransformDeprecode(csi,MRB) / sqrt(MSC);
            csi = repmat(csi((1:MSC:end).'),1,MSC).';
            csi = reshape(csi,size(rxSymbols));
        end
        csi = nrLayerDemap(csi);
        Qm = length(ulschLLRs) / length(rxSymbols);
        csi = reshape(repmat(csi{1}.',Qm,1),[],1);
        ulschLLRs = ulschLLRs .* csi;

        % Decode the UL-SCH transport channel
        decodeULSCHLocal.TransportBlockLength = trBlkSize;
        [decbits,blkerr] = decodeULSCHLocal(ulschLLRs,pusch.Modulation,pusch.NumLayers,harqEntity.RedundancyVersion,harqEntity.HARQProcessID);

        % Store values to calculate throughput
        simThroughput(snrIdx) = simThroughput(snrIdx) + (~blkerr * trBlkSize);
        maxThroughput(snrIdx) = maxThroughput(snrIdx) + trBlkSize;

        % Update current process with CRC error and advance to next process
        procstatus = updateAndAdvance(harqEntity,blkerr,trBlkSize,puschIndicesInfo.G);
        if (simLocal.DisplaySimulationInformation)
            fprintf('\n(%3.2f%%) NSlot=%d, %s',100*(nslot+1)/NSlots,nslot,procstatus);
        end

    end

    % Display the results dynamically in the command window
    if (simLocal.DisplaySimulationInformation)
        fprintf('\n');
    end
    fprintf('\nThroughput(Mbps) for %d frame(s) = %.4f\n',simLocal.NFrames,1e-6*simThroughput(snrIdx)/(simLocal.NFrames*10e-3));
    fprintf('Throughput(%%) for %d frame(s) = %.4f\n',simLocal.NFrames,simThroughput(snrIdx)*100/maxThroughput(snrIdx));

end
Simulating transmission scheme 1 (1x2) and SCS=15kHz with TDL-A channel at -5dB SNR for 2 10ms frame(s)

(5.00%) NSlot=0, HARQ Proc 0: CW0: Initial transmission failed (RV=0,CR=0.190705).
(10.00%) NSlot=1, HARQ Proc 1: CW0: Initial transmission failed (RV=0,CR=0.190705).
(15.00%) NSlot=2, HARQ Proc 2: CW0: Initial transmission failed (RV=0,CR=0.190705).
(20.00%) NSlot=3, HARQ Proc 3: CW0: Initial transmission failed (RV=0,CR=0.190705).
(25.00%) NSlot=4, HARQ Proc 4: CW0: Initial transmission failed (RV=0,CR=0.190705).
(30.00%) NSlot=5, HARQ Proc 5: CW0: Initial transmission failed (RV=0,CR=0.190705).
(35.00%) NSlot=6, HARQ Proc 6: CW0: Initial transmission failed (RV=0,CR=0.190705).
(40.00%) NSlot=7, HARQ Proc 7: CW0: Initial transmission failed (RV=0,CR=0.190705).
(45.00%) NSlot=8, HARQ Proc 8: CW0: Initial transmission failed (RV=0,CR=0.190705).
(50.00%) NSlot=9, HARQ Proc 9: CW0: Initial transmission failed (RV=0,CR=0.190705).
(55.00%) NSlot=10, HARQ Proc 10: CW0: Initial transmission failed (RV=0,CR=0.190705).
(60.00%) NSlot=11, HARQ Proc 11: CW0: Initial transmission failed (RV=0,CR=0.190705).
(65.00%) NSlot=12, HARQ Proc 12: CW0: Initial transmission failed (RV=0,CR=0.190705).
(70.00%) NSlot=13, HARQ Proc 13: CW0: Initial transmission failed (RV=0,CR=0.190705).
(75.00%) NSlot=14, HARQ Proc 14: CW0: Initial transmission failed (RV=0,CR=0.190705).
(80.00%) NSlot=15, HARQ Proc 15: CW0: Initial transmission failed (RV=0,CR=0.190705).
(85.00%) NSlot=16, HARQ Proc 0: CW0: Retransmission #1 passed (RV=2,CR=0.190705).
(90.00%) NSlot=17, HARQ Proc 1: CW0: Retransmission #1 passed (RV=2,CR=0.190705).
(95.00%) NSlot=18, HARQ Proc 2: CW0: Retransmission #1 passed (RV=2,CR=0.190705).
(100.00%) NSlot=19, HARQ Proc 3: CW0: Retransmission #1 passed (RV=2,CR=0.190705).

Throughput(Mbps) for 2 frame(s) = 0.5712
Throughput(%) for 2 frame(s) = 20.0000

Simulating transmission scheme 1 (1x2) and SCS=15kHz with TDL-A channel at 0dB SNR for 2 10ms frame(s)

(5.00%) NSlot=0, HARQ Proc 0: CW0: Initial transmission passed (RV=0,CR=0.190705).
(10.00%) NSlot=1, HARQ Proc 1: CW0: Initial transmission passed (RV=0,CR=0.190705).
(15.00%) NSlot=2, HARQ Proc 2: CW0: Initial transmission passed (RV=0,CR=0.190705).
(20.00%) NSlot=3, HARQ Proc 3: CW0: Initial transmission passed (RV=0,CR=0.190705).
(25.00%) NSlot=4, HARQ Proc 4: CW0: Initial transmission passed (RV=0,CR=0.190705).
(30.00%) NSlot=5, HARQ Proc 5: CW0: Initial transmission passed (RV=0,CR=0.190705).
(35.00%) NSlot=6, HARQ Proc 6: CW0: Initial transmission passed (RV=0,CR=0.190705).
(40.00%) NSlot=7, HARQ Proc 7: CW0: Initial transmission passed (RV=0,CR=0.190705).
(45.00%) NSlot=8, HARQ Proc 8: CW0: Initial transmission passed (RV=0,CR=0.190705).
(50.00%) NSlot=9, HARQ Proc 9: CW0: Initial transmission passed (RV=0,CR=0.190705).
(55.00%) NSlot=10, HARQ Proc 10: CW0: Initial transmission passed (RV=0,CR=0.190705).
(60.00%) NSlot=11, HARQ Proc 11: CW0: Initial transmission passed (RV=0,CR=0.190705).
(65.00%) NSlot=12, HARQ Proc 12: CW0: Initial transmission passed (RV=0,CR=0.190705).
(70.00%) NSlot=13, HARQ Proc 13: CW0: Initial transmission passed (RV=0,CR=0.190705).
(75.00%) NSlot=14, HARQ Proc 14: CW0: Initial transmission passed (RV=0,CR=0.190705).
(80.00%) NSlot=15, HARQ Proc 15: CW0: Initial transmission passed (RV=0,CR=0.190705).
(85.00%) NSlot=16, HARQ Proc 0: CW0: Initial transmission passed (RV=0,CR=0.190705).
(90.00%) NSlot=17, HARQ Proc 1: CW0: Initial transmission passed (RV=0,CR=0.190705).
(95.00%) NSlot=18, HARQ Proc 2: CW0: Initial transmission passed (RV=0,CR=0.190705).
(100.00%) NSlot=19, HARQ Proc 3: CW0: Initial transmission passed (RV=0,CR=0.190705).

Throughput(Mbps) for 2 frame(s) = 2.8560
Throughput(%) for 2 frame(s) = 100.0000

Simulating transmission scheme 1 (1x2) and SCS=15kHz with TDL-A channel at 5dB SNR for 2 10ms frame(s)

(5.00%) NSlot=0, HARQ Proc 0: CW0: Initial transmission passed (RV=0,CR=0.190705).
(10.00%) NSlot=1, HARQ Proc 1: CW0: Initial transmission passed (RV=0,CR=0.190705).
(15.00%) NSlot=2, HARQ Proc 2: CW0: Initial transmission passed (RV=0,CR=0.190705).
(20.00%) NSlot=3, HARQ Proc 3: CW0: Initial transmission passed (RV=0,CR=0.190705).
(25.00%) NSlot=4, HARQ Proc 4: CW0: Initial transmission passed (RV=0,CR=0.190705).
(30.00%) NSlot=5, HARQ Proc 5: CW0: Initial transmission passed (RV=0,CR=0.190705).
(35.00%) NSlot=6, HARQ Proc 6: CW0: Initial transmission passed (RV=0,CR=0.190705).
(40.00%) NSlot=7, HARQ Proc 7: CW0: Initial transmission passed (RV=0,CR=0.190705).
(45.00%) NSlot=8, HARQ Proc 8: CW0: Initial transmission passed (RV=0,CR=0.190705).
(50.00%) NSlot=9, HARQ Proc 9: CW0: Initial transmission passed (RV=0,CR=0.190705).
(55.00%) NSlot=10, HARQ Proc 10: CW0: Initial transmission passed (RV=0,CR=0.190705).
(60.00%) NSlot=11, HARQ Proc 11: CW0: Initial transmission passed (RV=0,CR=0.190705).
(65.00%) NSlot=12, HARQ Proc 12: CW0: Initial transmission passed (RV=0,CR=0.190705).
(70.00%) NSlot=13, HARQ Proc 13: CW0: Initial transmission passed (RV=0,CR=0.190705).
(75.00%) NSlot=14, HARQ Proc 14: CW0: Initial transmission passed (RV=0,CR=0.190705).
(80.00%) NSlot=15, HARQ Proc 15: CW0: Initial transmission passed (RV=0,CR=0.190705).
(85.00%) NSlot=16, HARQ Proc 0: CW0: Initial transmission passed (RV=0,CR=0.190705).
(90.00%) NSlot=17, HARQ Proc 1: CW0: Initial transmission passed (RV=0,CR=0.190705).
(95.00%) NSlot=18, HARQ Proc 2: CW0: Initial transmission passed (RV=0,CR=0.190705).
(100.00%) NSlot=19, HARQ Proc 3: CW0: Initial transmission passed (RV=0,CR=0.190705).

Throughput(Mbps) for 2 frame(s) = 2.8560
Throughput(%) for 2 frame(s) = 100.0000

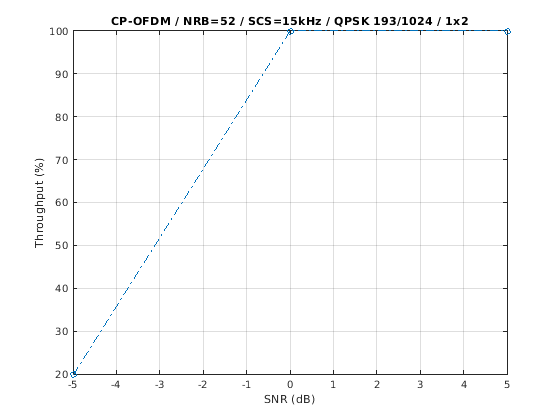

Результаты

Отобразите измеренную пропускную способность. Это вычисляется как процент максимальной возможной пропускной способности ссылки, учитывая имеющиеся ресурсы для передачи данных.

figure;
plot(simParameters.SNRIn,simThroughput*100./maxThroughput,'o-.')
xlabel('SNR (dB)'); ylabel('Throughput (%)'); grid on;
if (simParameters.PUSCH.TransformPrecoding)
    ofdmType = 'DFT-s-OFDM';
else
    ofdmType = 'CP-OFDM';
end
title(sprintf('%s / NRB=%d / SCS=%dkHz / %s %d/1024 / %dx%d', ...
    ofdmType,simParameters.Carrier.NSizeGrid,simParameters.Carrier.SubcarrierSpacing, ...
    simParameters.PUSCH.Modulation, ...
    round(simParameters.PUSCHExtension.TargetCodeRate*1024),simParameters.NTxAnts,simParameters.NRxAnts));

% Bundle key parameters and results into a combined structure for recording
simResults.simParameters = simParameters;
simResults.simThroughput = simThroughput;
simResults.maxThroughput = maxThroughput;

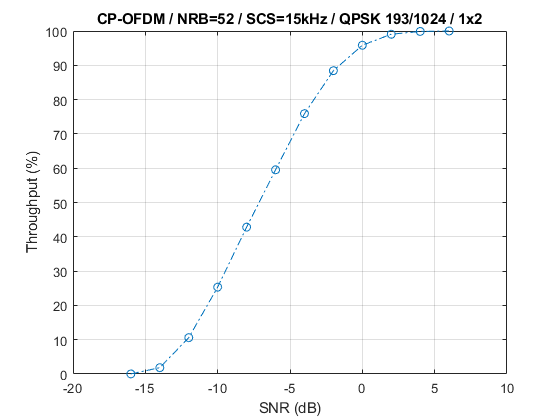

Рисунок ниже показывает результаты пропускной способности, полученные, симулируя 10 000 подкадров (NFrames = 1000, SNRIn = -16:2:6).

Выбранная библиография

  1. 3GPP TS 38.211. "NR; Физические каналы и модуляция". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

  2. 3GPP TS 38.212. "NR; Мультиплексирование и кодирование канала". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

  3. 3GPP TS 38.213. "NR; процедуры Физического уровня для управления". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

  4. 3GPP TS 38.214. "NR; процедуры Физического уровня для данных". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

  5. 3GPP TR 38.901. "Исследование модели канала для частот от 0,5 до 100 ГГц". Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

Локальные функции

function validateNumLayers(simParameters)
% Validate the number of layers, relative to the antenna geometry

    numlayers = simParameters.PUSCH.NumLayers;
    ntxants = simParameters.NTxAnts;
    nrxants = simParameters.NRxAnts;
    antennaDescription = sprintf('min(NTxAnts,NRxAnts) = min(%d,%d) = %d',ntxants,nrxants,min(ntxants,nrxants));
    if numlayers > min(ntxants,nrxants)
        error('The number of layers (%d) must satisfy NumLayers <= %s', ...
            numlayers,antennaDescription);
    end

    % Display a warning if the maximum possible rank of the channel equals
    % the number of layers
    if (numlayers > 2) && (numlayers == min(ntxants,nrxants))
        warning(['The maximum possible rank of the channel, given by %s, is equal to NumLayers (%d).' ...
            ' This may result in a decoding failure under some channel conditions.' ...
            ' Try decreasing the number of layers or increasing the channel rank' ...
            ' (use more transmit or receive antennas).'],antennaDescription,numlayers); %#ok<SPWRN>
    end

end

function plotLayerEVM(NSlots,nslot,pusch,siz,puschIndices,puschSymbols,puschEq)
% Plot EVM information

    persistent slotEVM;
    persistent rbEVM
    persistent evmPerSlot;

    if (nslot==0)
        slotEVM = comm.EVM;
        rbEVM = comm.EVM;
        evmPerSlot = NaN(NSlots,pusch.NumLayers);
        figure;
    end
    evmPerSlot(nslot+1,:) = slotEVM(puschSymbols,puschEq);
    subplot(2,1,1);
    plot(0:(NSlots-1),evmPerSlot,'o-');
    xlabel('Slot number');
    ylabel('EVM (%)');
    legend("layer " + (1:pusch.NumLayers),'Location','EastOutside');
    title('EVM per layer per slot');

    subplot(2,1,2);
    [k,~,p] = ind2sub(siz,puschIndices);
    rbsubs = floor((k-1) / 12);
    NRB = siz(1) / 12;
    evmPerRB = NaN(NRB,pusch.NumLayers);
    for nu = 1:pusch.NumLayers
        for rb = unique(rbsubs).'
            this = (rbsubs==rb & p==nu);
            evmPerRB(rb+1,nu) = rbEVM(puschSymbols(this),puschEq(this));
        end
    end
    plot(0:(NRB-1),evmPerRB,'x-');
    xlabel('Resource block');
    ylabel('EVM (%)');
    legend("layer " + (1:pusch.NumLayers),'Location','EastOutside');
    title(['EVM per layer per resource block, slot #' num2str(nslot)]);

    drawnow;

end

Смотрите также

Объекты

Функции

Похожие темы

Для просмотра документации необходимо авторизоваться на сайте
