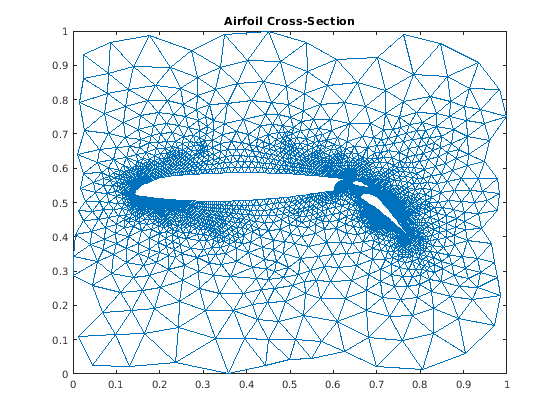

Просмотрите Mesh конечного элемента

Во-первых, масштабируйте x и y принести им в область значений. Затем сформируйте разреженную матрицу смежности из (i, j) связи и сделайте ее положительной определенный. Наконец, постройте график матрицы смежности, использующей (x, y) как координаты для вершин (точки mesh).

% Scaling x and y
x = pow2(x,-32);
y = pow2(y,-32);

% Forming the sparse adjacency matrix and making it positive definite
n = max(max(i),max(j));
A = sparse(i,j,-1,n,n);
A = A + A';
d = abs(sum(A)) + 1;
A = A + diag(sparse(d));

% Plotting the finite element mesh
gplot(A,[x y])
title('Airfoil Cross-Section')

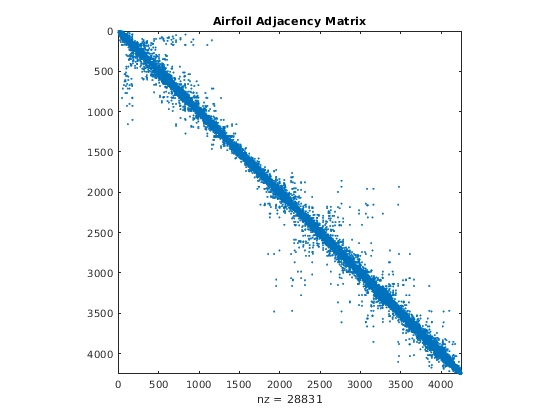

Визуализируйте шаблон разреженности

Можно использовать spy, чтобы визуализировать ненулевые элементы в матрице, таким образом, это - особенно полезная функция, чтобы видеть шаблон разреженности в разреженных матрицах. spy(A) строит график шаблона разреженности матричного A.

spy(A)
title('Airfoil Adjacency Matrix')

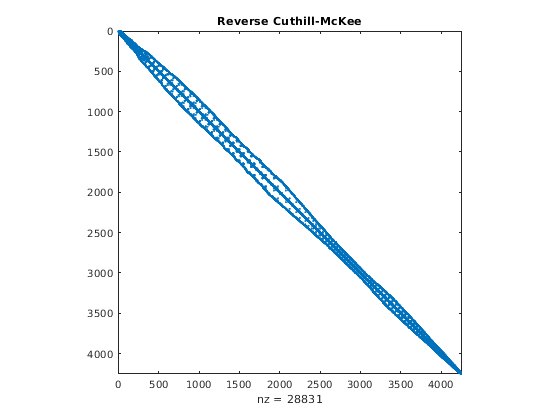

Симметричное переупорядочение - обратный алгоритм Катхилла-Макки

symrcm использует метод Обратного алгоритма Катхилла-Макки для переупорядочения матрицы смежности. r = symrcm(A) возвращает вектор перестановки r, таким образом, что A(r,r) имеет тенденцию иметь свои диагональные элементы ближе к диагонали, чем A. Эта форма является хорошим предварительным упорядоченным расположением для LU или факторизации Холесского матриц, которые прибывают из "долгих, тощих" проблем. Это работает и на симметричные и на несимметричные матрицы.

r = symrcm(A);
spy(A(r,r))
title('Reverse Cuthill-McKee')

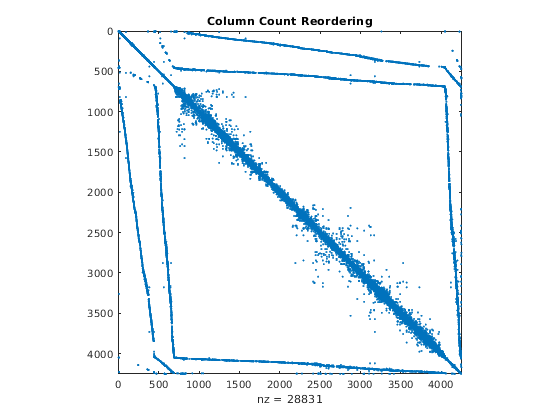

Симметричное переупорядочение - перестановки столбца

Используйте j = COLPERM(A), чтобы возвратить вектор перестановки, который переупорядочивает столбцы разреженной матрицы A в не уменьшающемся порядке ненулевого количества. Эта форма иногда полезна как предварительное упорядоченное расположение для LU-факторизации, как в lu(A(:,j)) J.

j = colperm(A);
spy(A(j,j))
title('Column Count Reordering')

Симметричное переупорядочение - симметричный аппроксимированный минимальный градус

symamd дает симметричную аппроксимированную минимальную перестановку градуса. Для симметричного положительного определенного матричного A команда p = symamd(S) возвращает вектор перестановки p, таким образом, что S(p,p) имеет тенденцию иметь более разреженный Фактор Холесского, чем S. Иногда symamd работает хорошо на симметричные неопределенные матрицы также.

m = symamd(A);
spy(A(m,m))
title('Approximate Minimum Degree')
