Получение геометрии объекта

Это использование в качестве примера графический объект вызвало заварной чайник Ньюэлла. Вершина, поверхность и данные индекса цвета для заварного чайника вычисляются функцией teapotData. Поскольку заварной чайник является комплексной геометрической фигурой, существует большое количество вершин (4608) и поверхности (3872) возвращено функцией.

[verts, faces, cindex] = teapotGeometry;

Создание заварного чайника объект Patch

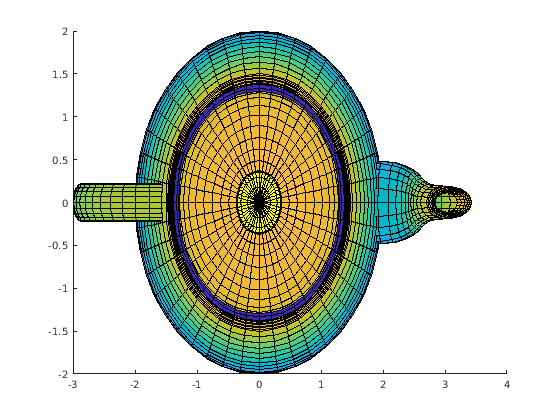

Используя данные геометрии, чертите заварной чайник с помощью команды patch. Команда patch создает объект закрашенной фигуры.

figure
p = patch('Faces',faces,'Vertices',verts,'FaceVertexCData',cindex,'FaceColor','interp')

p =
  Patch with properties:

    FaceColor: 'interp'
    FaceAlpha: 1
    EdgeColor: [0 0 0]
    LineStyle: '-'
        Faces: [3872x4 double]
     Vertices: [4608x3 double]

  Show all properties

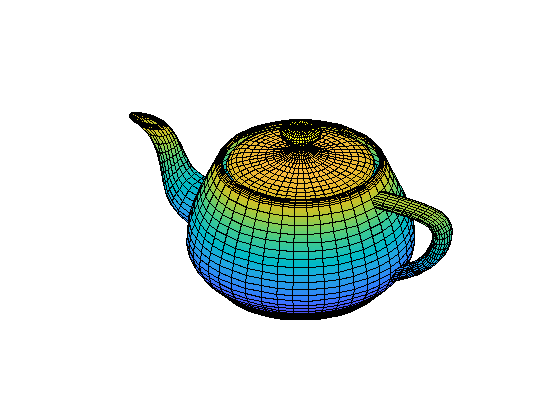

Используйте команду view, чтобы изменить ориентацию объекта.

view(-151,30)     % change the orientation
axis equal off    % make the axes equal and invisible

Корректировка прозрачности

Сделайте объектное прозрачное использование свойства FaceAlpha объекта закрашенной фигуры.

p.FaceAlpha = 0.3;   % make the object semi-transparent

Если FaceColor свойство установлено ни в 'один', то объект появляется как схема проволочного каркаса.

p.FaceColor = 'none';    % turn off the colors

Изменение палитры

Измените цвета для объекта с помощью функции colormap.

p.FaceAlpha = 1;           % remove the transparency
p.FaceColor = 'interp';    % set the face colors to be interpolated
p.LineStyle = 'none';      % remove the lines
colormap(copper)           % change the colormap

Подсветка объекта

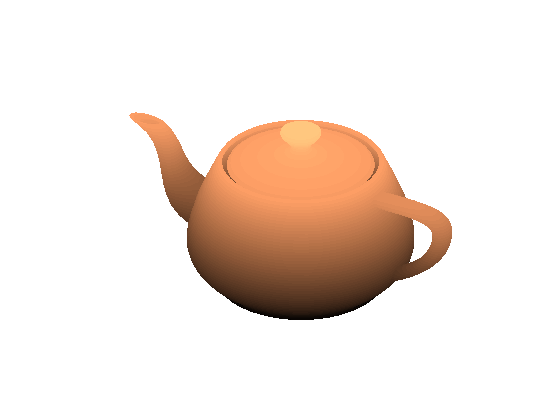

Добавьте свет, чтобы заставить объект казаться более реалистичным.

l = light('Position',[-0.4 0.2 0.9],'Style','infinite')

l =
  Light with properties:

       Color: [1 1 1]
       Style: 'infinite'
    Position: [-0.4000 0.2000 0.9000]
     Visible: 'on'

  Show all properties

lighting gouraud

Эти свойства закрашенной фигуры объектное влияние сила света и отражающие свойства объекта:

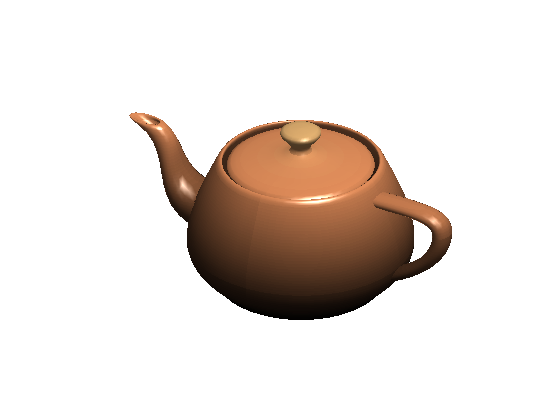

Можно установить эти свойства индивидуально. Чтобы установить эти свойства на предопределенное множество значений, которые аппроксимируют внешний вид металлического, солнечного, или тусклого материала, используйте команду material.

material shiny

Отрегулируйте положение света с помощью его свойства Position. Положение находится в x, y, z координаты.

l.Position = [-0.1 0.6 0.8]

l =
  Light with properties:

       Color: [1 1 1]
       Style: 'infinite'
    Position: [-0.1000 0.6000 0.8000]
     Visible: 'on'

  Show all properties
