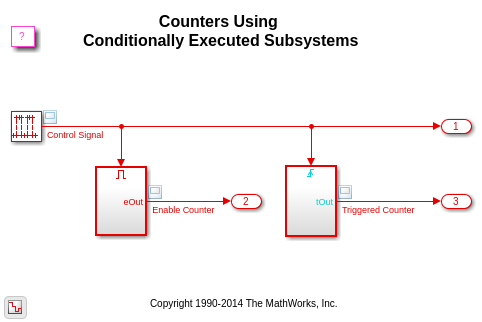

Эта модель показывает контраст между активированными подсистемами и инициированными подсистемами для того же управляющего сигнала, с помощью встречных схем. После выполнения моделирования осциллограф показывает три графика.
Первый из этих графиков показывает управляющий сигнал, который является выводом дискретного импульсного генератора.
Второй график показывает вывод встречной схемы в активированной подсистеме. Счетчик постепенно увеличивается, в то время как подсистема включена и затем содержит свой вывод, когда подсистема отключена. Сбросы счетчика, чтобы обнулить, когда подсистема повторно включена, потому что разрешать порт был сконфигурирован, чтобы сбросить состояния при включении.
Третий график показывает вывод встречной схемы в инициированной подсистеме. Счетчик постепенно увеличивает каждый возрастающий край управляющего сигнала.
Сигналы показывают в осциллографе Средства просмотра Сигнала, который не требует, чтобы блок scope был помещен в блок-схему. Вместо этого обозначение значка "осциллографа" на портах показывают, что Средство просмотра Сигнала присоединяется. Дважды щелкните по значку осциллографа, чтобы заставить Средство просмотра Сигнала появиться, если это скрыто.
