Описание Setup сигнала шины для примера

Эта модель, sldemo_mdlref_bus содержит Блок модели, CounterA, что ссылки sldemo_mdlref_counter_bus, модель простого счетчика. Сигнал шины под названием COUNTERBUS подает данные и пределы насыщенности счетчика в модель. COUNTERBUS содержит два сигнала: данные и LIMITBUS. Сигнал данных используется в подсчете, и LIMITBUS содержит верхние значения и значения нижнего предела счетчика. Следующее показывает структуру COUNTERBUS:

  * COUNTERBUS (bus signal)
             * data
             * LIMITBUS (bus signal)
                      * upper_saturation_limit
                      * lower_saturation_limit

CounterA Блока модели содержит второй входной порт, который подает сигнал шины типа INCREMENTBUS. Этот сигнал используется, чтобы изменить инкремент и сбросить счетчик. Следующее показывает структуру INCREMENTBUS:

  * INCREMENTBUS (bus signal)
               * increment
               * reset

Пример также включает MAT-файл под названием sldemo_mdlref_counter_bus.mat, который создает объекты шины, которые задают элементы COUNTERBUS, LIMITBUS и INCREMENTBUS. Функция предварительной нагрузки sldemo_mdlref_bus загружает этот MAT-файл, когда модель загружается, заставляя объекты шины быть созданной в рабочей области MATLAB®.

Примечание: Можно просмотреть эти объекты путем выбора Base Workspace в Образцовом Проводнике. Можно также просмотреть структуры шины в Редакторе Шины, который можно открыть путем ввода buseditor в подсказке команды MATLAB. Модель использует эти, шина возражает, чтобы задать выходные параметры следующих блоков Создателя Шины:

counter_input Inport образцового sldemo_mdlref_counter_bus, на который ссылаются, задает объект шины COUNTERBUS в своем поле Типа данных на вкладке Signal Attributes. increment_input Inport так же сконфигурирован, чтобы использовать объект INCREMENTBUS шины.

Журналирование данных сигнала

Теперь можно моделировать sldemo_mdlref_bus, чтобы видеть вывод в окне scope.

Обратите внимание на то, что следующие сигналы были отмечены для журналирования сигнала:

После того, как модель моделирует, регистрируемый сигнал доступен в Базовом рабочем пространстве в переменной topOut.

topOut =

Simulink.SimulationData.Dataset 'topOut' with 4 elements

                         Name          BlockPath
                         ____________  ________________________________________
    1  [1x1 Signal]      COUNTERBUS    sldemo_mdlref_bus/Concatenate
    2  [1x1 Signal]      OUTERDATA     sldemo_mdlref_bus/CounterA
    3  [1x1 Signal]      INCREMENTBUS  sldemo_mdlref_bus/IncrementBusCreator
    4  [1x1 Signal]      INNERDATA     ...erA|sldemo_mdlref_counter_bus/COUNTER

  - Use braces { } to access, modify, or add elements using index.

Эта модель использует формат Dataset для журналирования сигнала. К записанным данным формата Набора данных доступа для данного сигнала используйте getElement метод:

   >> topOut.getElement('COUNTERBUS')

  Simulink.SimulationData.Signal
  Package: Simulink.SimulationData

  Properties:
              Name: 'COUNTERBUS'
    PropagatedName: ''
         BlockPath: [1x1 Simulink.SimulationData.BlockPath]
          PortType: 'outport'
         PortIndex: 1
            Values: [2x1 struct]

Данные шины регистрируются как структура MATLAB в поле Values:

   >> topOut.getElement('COUNTERBUS').Values

  2x1 struct array with fields:

    data
    limits

Эта структура содержит MATLAB объекты timeseries для каждого сигнала шины:

   >> topOut.getElement('COUNTERBUS').Values(1).data
and
   >> topOut.getElement('COUNTERBUS').Values(2).data

  timeseries

  Common Properties:
            Name: 'data'
            Time: [301x1 double]
        TimeInfo: tsdata.timemetadata
            Data: [301x1 int32]
        DataInfo: tsdata.datametadata

  timeseries

  Common Properties:
            Name: 'data'
            Time: [301x1 double]
        TimeInfo: tsdata.timemetadata
            Data: [301x1 int32]
        DataInfo: tsdata.datametadata

Можно также построить график записанных данных с помощью команды plot:

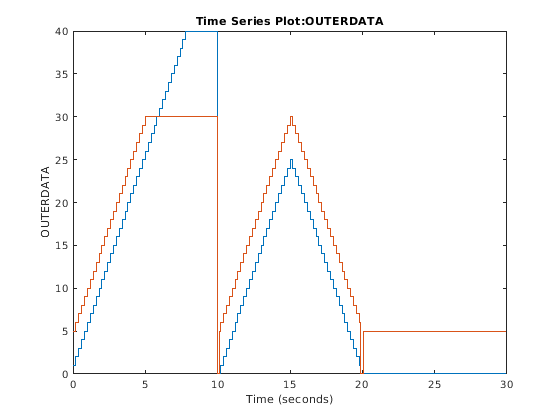

   >> topOut.getElement('OUTERDATA').Values.plot()

Журналирование сигналов модели - ссылки

При моделировании топ-модели sldemo_mdlref_bus можно выбрать сигналы в эталонной модели sldemo_mdlref_counter_bus, чтобы регистрировать использование Селектора Журналирования Сигнала. Щелкните правой кнопкой по Блоку модели CounterA по топ-модели и выберите Signals & Ports> Log Model Reference Signals..., чтобы выбрать который сигналы из модели, на которую ссылаются, регистрировать.

Обратите внимание на то, что для этой модели, режим Log журналирования все сигналы, как задано в модели выбран. Это означает, что все сигналы, которые регистрируются при моделировании автономного sldemo_mdlref_counter_bus, регистрируются при моделировании топ-модели. Изменить журналирование для любого из этих сигналов или регистрировать подмножество сигналов:

Загрузка данных

Откройте модель, на которую ссылаются, sldemo_mdlref_counter_bus.

Образцовый sldemo_mdlref_counter_bus, на который ссылаются, был сконфигурирован, чтобы считать регистрируемые данные сигнала через корневые блоки Inport. Вы видите, как это сделано путем открытия диалогового окна Параметров конфигурации модели, на которую ссылаются, и выбора вкладки Data Import/Export. Поле ввода сконфигурировано, чтобы считать записанные данные из topOut для обоих входных портов. Список, разделенный запятыми задает значения для этих 2 входных портов. Порт increment_input использует структуру timeseries, чтобы загрузить данные для INCREMENTBUS, и порт counter_input использует массив структуры timeseries, чтобы загрузить данные для COUNTERBUS.

Простой способ можно сконфигурировать Поле ввода, путем нажатия кнопки Connect Input. Это действие открывает инструмент Root Inport Mapper. В этом примере этот инструмент использует алгоритм отображения, чтобы настроить Поле ввода от записанных данных в базовом рабочем пространстве.

Выбрать данные, чтобы импортировать:

Теперь, когда данные загружаются в инструмент Root Inport Mapper, можно определить корневой входной порт, для которого можно присвоить входные данные. Симулинк совпадает с входными данными входным портам на основе одного из пяти критериев (имя блока, блок path, имя сигнала или пользовательский алгоритм). Поскольку topOut регистрировался с помощью имен сигнала от модели, лучшего выбора для отображения, критерии являются Именем Сигнала. Используя это критерии, Симулинк пытается совпадать с именами переменных входных данных к именам входных сигналов.

Выбрать эту опцию:

При отображении данных Simulink оценивает импорт против входных данных, чтобы определить совместимость. Таблица Root Inport Mapper отражает состояние этой совместимости с зеленой галочкой, оранжевым треугольником предупреждения или красным ошибочным восклицательным знаком. В этом примере таблица показывает зеленое состояние, указывающее, что нет никакой проблемы совместимости. Можно моделировать модель с этим отображением входных данных к импорту. Действие карты также устанавливает Поле ввода во вкладке Data Import/Export диалогового окна Параметров конфигурации с соответствующим списком разделенных запятой значений входных параметров. Чтобы применить изменения в модели, в диалоговом окне Параметров конфигурации, нажимают Apply.

Можно моделировать sldemo_mdlref_counter_bus, чтобы видеть вывод в окне scope. После моделирования осциллографы от sldemo_mdlref_bus и sldemo_mdlref_counter_bus показывают ту же трассировку. Сигнал, подающий осциллограф в модели, на которую ссылаются, также регистрируется. Записанные данные доступны в MATLAB workspace под переменным subOut. Можно проверить, что данные в topOut.getElement('OUTERDATA') и subOut.getElement('INNERDATA') являются тем же самым.

Генерация кода для автономных приложений (требует Simulink Coder),

Создайте исполняемый файл и осмотрите код для sldemo_mdlref_bus.

Выход

Закройте sldemo_mdlref_counter_bus и sldemo_mdlref_bus.
