Этот пример показывает, как использовать блок модели - ссылки, который явным образом инициирован посредством его триггерного порта вызова функции.
Во время этого примера Simulink® генерирует файлы в текущей рабочей директории. Если вы не хотите генерировать файлы в этой директории, необходимо изменить рабочую директорию на подходящую директорию.
Если вы уже не открыли его, откройте модель в качестве примера.
Эта модель содержит три Блока модели: Счетчик на 500 мс, 1 секунда Встречный и Асинхронный Счетчик. Эти блоки ссылаются на тот же образцовый sldemo_mdlref_fcncall_cntr. Блоки модели представляют счетчики насыщения, которые постепенно увеличивают их выходные значения к одному каждому разу, когда они явным образом инициированы через их триггерные порты вызова функции. Планировщик Графика Stateflow® вызывает каждый Блок модели на своем заданном уровне.

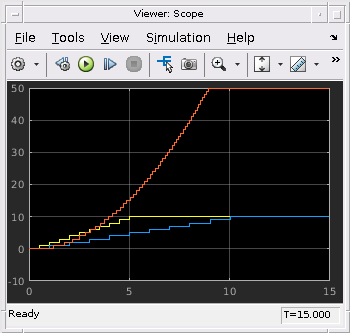

Теперь можно моделировать образцовый sldemo_mdlref_fcncall и проверить поведение счетчиков путем исследования результатов, отображенных на блоках scope.
