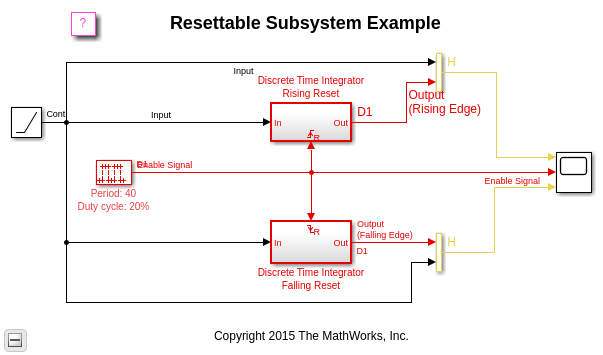

Этот пример показывает то, что происходит, когда сигнал пандуса интегрируется с помощью двух восстановленных подсистем. После выполнения моделирования осциллограф показывает три графика.
Средний график показывает исходное значение сигнала сброса. В этом примере мы используем дискретный сигнал импульса частоты дискретизации. Повышение и падающие края - то, что заставляет эти две подсистемы сбрасывать.
Верхние и нижние графики показывают исходный пандус как ссылку и ее интегрирование. Подсистемы, соответствующие верхнему и нижнему сбросу графиков на каждом повышении и падающем краю импульса, соответственно. Когда каждая подсистема сбрасывает, состояние блока интегратора установлено в его начальное значение условия, которое является 0. Можно обратиться к среднему графику определить, когда каждая подсистема сбрасывает.
Заметьте, как сброс, оказывается, для блоков в подсистеме без потребности в каждом блоке имеет свой собственный порт сброса. Это обеспечивает более удобный способ обработать сброс на уровне подсистемы.
