Сгенерируйте синусоиду с увеличивающейся частотой
Simulink / Источники

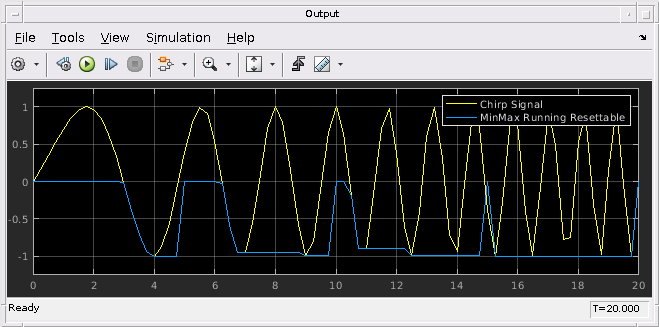

Блок Chirp Signal генерирует синусоиду, частота которой увеличивается на линейном уровне со временем. Можно использовать этот блок для спектрального анализа нелинейных систем. Блок генерирует скалярный или векторный вывод.
Параметры, Начальная частота, Целевое время и Частота в целевое время, определяют вывод блока. Можно задать любые из этих переменных как скаляры или массивы. Все параметры, заданные как массивы, должны иметь те же размерности. Блок расширяет скалярные параметры, чтобы иметь те же размерности как параметры массива. Блок вывод имеет те же размерности как параметры, если вы не выбираете параметры вектора Interpret как 1D флажок. Если вы устанавливаете этот флажок, и параметры являются строкой или векторами - столбцами, блок выводит вектор (1D массив) сигнал.
Время начала моделирования должно быть 0. Чтобы подтвердить это значение, перейдите к панели Решателя в диалоговом окне Configuration Parameters и просмотрите поле Времени начала.
Предположим, что вы используете блок Chirp Signal в активированной подсистеме. Каждый раз, когда подсистема включена, блок выходные соответствия, что появилось бы, если бы подсистема была включена в течение моделирования.
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
