Разделиться

Разделите тот, введенный другим

расширьте все на странице
  • Библиотека:

  • Simulink / Математические операции

Описание

Блок Divide выводит результат деления его первого входного параметра к его секунде. Входные параметры могут быть скалярами, скаляром и нескалярным, или двумя нескалярами, которые имеют те же размерности. Блок Divide является функционально блоком продукта, который имеет две блочных предварительных установки значений параметров:

  • Умножение — Element-wise(.*)

  • Количество вводов — */

Устанавливание значений не по умолчанию или для тех параметров может изменить блок Divide, чтобы быть функционально эквивалентным блоку продукта или для продукту блока Elements.

Порты

Входной параметр

развернуть все

Входной сигнал, который будет умножен с другими входными параметрами.

Зависимости

Чтобы включить одному или нескольким X портов, задайте один или несколько символов * для Количества входного параметра.

Типы данных: единственный | удваиваются | int8 | int16 | int32 | uint8 | uint16 | uint32 | булевская переменная | фиксированная точка

Входной сигнал для операций деления или инверсии.

Зависимости

Чтобы включить один или несколько ÷ портов, задайте один или несколько символов / для Количества входного параметра.

Типы данных: единственный | удваиваются | int8 | int16 | int32 | uint8 | uint16 | uint32 | булевская переменная | фиксированная точка

Сначала введите, чтобы умножиться или разделиться, обеспеченный как скаляр, вектор, матрица или массив N-D.

Типы данных: единственный | удваиваются | int8 | int16 | int32 | uint8 | uint16 | uint32 | булевская переменная | фиксированная точка

Энный входной параметр, чтобы умножиться или разделиться, обеспеченный как скаляр, вектор, матрица или массив N-D.

Типы данных: единственный | удваиваются | int8 | int16 | int32 | uint8 | uint16 | uint32 | булевская переменная | фиксированная точка

Вывод

развернуть все

Выведите вычисленный путем умножения, делясь или инвертируя входные параметры.

Типы данных: единственный | удваиваются | int8 | int16 | int32 | uint8 | uint16 | uint32 | булевская переменная | фиксированная точка

Параметры

развернуть все

Основной

Управляйте двумя свойствами блока:

  • Количество входных портов на блоке

  • Умножен ли каждый входной параметр или разделен на вывод

Когда вы задаете:

  • 1 или * или /

    Блок имеет один входной порт. В поэлементном режиме блок обрабатывает входной параметр, как описано для продукта блока Elements. В матричном режиме, если значением параметров является 1 или *, блок выводит входное значение. Если значением является /, входной параметр должен быть квадратной матрицей (включая скаляр как вырожденный случай), и блок выводит матричную инверсию. Смотрите Поэлементный Режим и Матричный Режим для получения дополнительной информации.

  • Целочисленное значение> 1

    Блок имеет количество входных параметров, данных целочисленным значением. Входные параметры умножаются вместе в поэлементном режиме или матричном режиме, как задано параметром Умножения. Смотрите Поэлементный Режим и Матричный Режим для получения дополнительной информации.

  • Неупомянутая строка двух или больше * и символов /

    Блок имеет количество входных параметров, данных длиной вектора символа. Каждый входной параметр, который соответствует символу *, умножается в вывод. Каждый входной параметр, который соответствует символу /, разделен на вывод. Операции происходят в поэлементном режиме или матричном режиме, как задано параметром Умножения. Смотрите Поэлементный Режим и Матричный Режим для получения дополнительной информации.

Программируемое использование

Блочный параметр: Inputs
Ввод: символьный вектор
Значения: '2' | '*' | '**' | '* /' | '*/*' |...
Значение по умолчанию: '*/'

Задайте, выполняет ли блок умножение Matrix(*) или Element-wise(.*).

Программируемое использование

Блочный параметр: Multiplication
Ввод: символьный вектор
Значения: 'Поэлементный (.*)' | 'Матрица (*)'
Значение по умолчанию: 'Element-wise(.*)'

Задайте размерность, чтобы умножиться по как All dimensions или Specified dimension. Когда вы выбираете Specified dimension, можно задать Размерность как 1 или 2.

Зависимости

Чтобы включить этот параметр, определите Номер входных параметров к * и Умножения к Element-wise (.*).

Программируемое использование

Блочный параметр: CollapseMode
Ввод: символьный вектор
Значения: 'Все размерности' | 'Заданное измерение'
Значение по умолчанию: 'All dimensions'

Задайте размерность, чтобы умножиться по как целое число, меньше чем или равное количеству размерностей входного сигнала.

Зависимости

Чтобы включить этот параметр, установите:

  • Количество входных параметров к *

  • Умножение к Element-wise (.*)

  • Умножьтесь к Specified dimension

Программируемое использование

Блочный параметр: CollapseDim
Ввод: символьный вектор
Значения: '1' | '2' |...
Значение по умолчанию: '1'

Задайте частоту дискретизации как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.

Зависимости

Этот параметр не видим, если он явным образом не установлен в значение кроме -1. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Частота дискретизации.

Программируемое использование

Блочный параметр: 'SampleTime'
Ввод: символьный вектор
Значения: скаляр
Значение по умолчанию: '-1'

Атрибуты сигнала

Задайте, должны ли входные сигналы все иметь совпадающий тип данных. Если вы включаете этот параметр, то ошибка происходит во время моделирования, если типы входного сигнала отличаются.

Программируемое использование

Блочный параметр: InputSameDT
Ввод: символьный вектор
Значения: 'off' | 'on'
Значение по умолчанию: 'off'

Нижнее значение выходной области значений, которую проверяет Simulink®.

Симулинк использует минимум, чтобы выполнить:

Примечание

Выведите минимум, не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Блочный параметр: OutMin
Ввод: символьный вектор
Значения:' []' | скаляр
Значение по умолчанию: '[ ]'

Верхнее значение выходной области значений это Simulink Check.

Симулинк использует максимальное значение, чтобы выполнить:

Примечание

Выведите максимум, не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Блочный параметр: OutMax
Ввод: символьный вектор
Значения:' []' | скаляр
Значение по умолчанию: '[ ]'

Выберите тип данных для вывода. Тип может быть наследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType. Для получения дополнительной информации смотрите Типы данных Управляющего сигнала.

Когда вы выбираете наследованную опцию, блок ведет себя можно следующим образом:

  • Inherit: Inherit via internal rule — Симулинк выбирает тип данных, чтобы сбалансировать числовую точность, производительность и размер сгенерированного кода, при принятии во внимание свойств аппаратных средств целевого процессора. Если вы изменяете настройки целевого процессора, тип данных, выбранный внутренним правилом, может измениться. Например, если блок умножает входной параметр типа, int8 усилением int16 и ASIC/FPGA задан как целенаправленный тип оборудования, типом выходных данных является sfix24. Если Unspecified (assume 32-bit Generic), другими словами, типичный 32-битный микропроцессор, задан как целевой компьютер, типом выходных данных является int32. Если ни один из размеров слова, обеспеченных целевым микропроцессором, не может разместить выходную область значений, программное обеспечение Симулинка отображает ошибку в Диагностическом Средстве просмотра.

    Для программного обеспечения не всегда возможно оптимизировать эффективность кода и числовую точность в то же время. Если внутреннее правило не удовлетворяет ваши определенные потребности для числовой точности или производительности, используйте одну из следующих опций:

    • Задайте тип выходных данных явным образом.

    • Используйте простой выбор Inherit: Same as input.

    • Явным образом задайте тип данных по умолчанию, такой как fixdt(1,32,16) и затем используйте Fixed-Point Tool, чтобы предложить типы данных для вашей модели. Для получения дополнительной информации смотрите fxptdlg.

    • Чтобы задать ваше собственное правило наследования, используйте Inherit: Inherit via back propagation и затем используйте блок Data Type Propagation. Примеры того, как использовать этот блок, доступны в библиотеке Signal Attributes блок Data Type Propagation Examples.

  • Inherit: Inherit via back propagation — Используйте тип данных ведущего блока.

  • Inherit: Same as first input — Используйте тип данных первого входного сигнала.

Программируемое использование

Блочный параметр: OutDataTypeStr
Ввод: символьный вектор
Значения: 'Наследуйтесь: Наследуйтесь через внутреннее правило |, 'Наследуйтесь: То же самое, как сначала введено' | 'Наследовалось: Наследуйтесь через обратное распространение' | 'дважды' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'fixdt (1,16)' | 'fixdt (1,16,0)' | 'fixdt (1,16,2^0,0)' |' <выражение типа данных>'
Значение по умолчанию: 'Inherit: Inherit via internal rule'

Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип Выходных данных, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).

Программируемое использование

Блочный параметр: LockScale
Ввод: символьный вектор
Значения: 'off' | 'on'
Значение по умолчанию: 'off'

Выберите округляющийся режим для операций фиксированной точки. Можно выбрать:

Ceiling

Округляет положительные и отрицательные числа к положительной бесконечности. Эквивалентный функции MATLAB® ceil.

Convergent

Номер раундов к самому близкому представимому значению. Если связь происходит, раунды к самому близкому даже целое число. Эквивалентный Фиксированной точке Designer™ функция convergent.

Пол

Округляет положительные и отрицательные числа к отрицательной бесконечности. Эквивалентный функции floor MATLAB.

Самый близкий

Номер раундов к самому близкому представимому значению. Если связь происходит, раунды к положительной бесконечности. Эквивалентный Fixed-Point Designer функция nearest.

Вокруг

Номер раундов к самому близкому представимому значению. Если связь происходит, округляет положительные числа к положительной бесконечности и округляет отрицательные числа к отрицательной бесконечности. Эквивалентный Fixed-Point Designer функция round.

Simplest

Принимает решение между округлением к полу и округлением к нулю сгенерировать округление кода, который максимально эффективен.

Zero

Номер раундов к нулю. Эквивалентный функции fix MATLAB.

Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).

Блокируйте параметры всегда вокруг к самому близкому представимому значению. Чтобы управлять округлением блочного параметра, введите выражение с помощью MATLAB, округляющего функцию в поле маски.

Программируемое использование

Блочный параметр: RndMeth
Ввод: символьный вектор
Значения: 'Потолок' | 'Конвергентный' | 'Пол' | 'Самый близкий' | 'Вокруг' | 'Самый Простой' | 'Нуль'
Значение по умолчанию: пол

Задайте, насыщает ли переполнение или переносится.

ДействиеОбъяснениеПовлияйте на переполненииПример

Установите этот флажок (on).

Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщенности в сгенерированном коде.

Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных.

Максимальное значение, которое может представлять int8 (подписанное, 8-битное целое число) тип данных, равняется 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. С установленным флажком блок вывод насыщает в 127. Точно так же блок вывод насыщает в минимальном выходном значении-128.

Не устанавливайте этот флажок (off).

Вы хотите оптимизировать эффективность своего сгенерированного кода.

Вы не хотите чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Проверку на Ошибки Диапазона сигнала.

Переполнение переносится к соответствующему значению, которое является представимым, по условию вводят.

Максимальное значение, которое может представлять int8 (подписанное, 8-битное целое число) тип данных, равняется 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. Со снятым флажком программное обеспечение интерпретирует вызывающее переполнение значение как int8, который может привести к непреднамеренному результату. Например, блочный результат 130 (двоичный файл 1000 0010) выраженный как int8,-126.

Когда вы устанавливаете этот флажок, насыщенность применяется к каждой внутренней операции на блоке, не только выводу или результату. Обычно, процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщенности.

Программируемое использование

Блочный параметр: SaturateOnIntegerOverflow
Ввод: символьный вектор
Значения: 'off' | 'on'
Значение по умолчанию: 'off'

Образцовые примеры

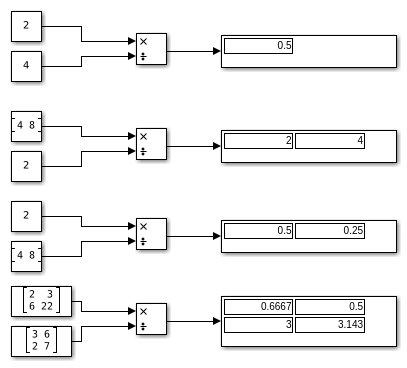

Divide Inputs of Different Dimensions Using the Divide Block

Разделите вводы различных размерностей Используя блок деления

Этот пример показывает, как выполнить поэлементный (.*) деление двух входных параметров с помощью блока Divide.
Открытая модель

Блокируйте характеристики

Типы данных

double | single | Boolean | base integer | fixed point

Прямое сквозное соединение

No

Многомерные сигналы

Yes

Сигналы переменного размера

Yes

Обнаружение пересечения нулем

No

Расширенные возможности

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Фиксированной точки Designer™.

Смотрите также

| |

Представлено до R2006a
