Найдите ненулевые элементы

Найдите ненулевые элементы в массиве

Библиотека:
Simulink / Математические операции

Описание

Блок Find Nonzero Elements определяет местоположение всех ненулевых элементов входного сигнала и возвращает линейные индексы тех элементов. Если входной параметр является многомерным сигналом, блок Find Nonzero Elements может также возвратить индексы ненулевых входных элементов. В обоих случаях можно показать выходной порт с ненулевыми входными значениями.

Блок Find Nonzero Elements выводит сигнал переменного размера. Частота дискретизации для любого сигнала переменного размера должна быть дискретной. Если ваша модель уже не использует решатель фиксированного шага, вы, возможно, должны выбрать решатель фиксированного шага в диалоговом окне Параметров конфигурации. Для получения дополнительной информации смотрите Решатели и Выберите Solver.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица | массив N-D

Входной сигнал, от которого блок находит все ненулевые элементы.

Вывод

развернуть все

`Port_1` — Индексы ненулевых элементов
сигнал переменного размера

Блок Find Nonzero Elements выводит индексы ненулевых элементов как сигнал переменного размера. Вы управляете типом данных вывода с помощью блочного параметра типа Выходных данных.

Зависимости

По умолчанию, блок выходные параметры линейные индексы от первого выходного порта. Когда вы изменяете Индексный выходной формат на Subscripts, блок вместо этого обеспечивает индексы элемента двух-размерности или большего сигнала в нижней форме. В этом режиме необходимо задать Количество входных размерностей, и блок создает отдельный выходной порт для каждой размерности.

`Port_2` — Значения ненулевых элементов
сигнал переменного размера

Блок Find может опционально вывести значения всех ненулевых элементов как сигнал переменного размера.

Зависимости

Чтобы включить этот порт, выберите выходной порт Show для ненулевых входных значений.

Параметры

развернуть все

Основной

`Index output format` — Формат для индексов ненулевых элементов
`Linear indices` (значение по умолчанию) | `Subscripts`

Выберите выходной формат для индексов ненулевых входных значений.

Выбор Linear indices обеспечивает индексы элемента любого сигнала размерности в векторной форме. Для одной размерности (векторные) сигналы индексы соответствуют положению ненулевых значений в векторе. Для сигналов больше чем с одной размерностью преобразование индексов к индексам приезжает первая размерность. Вы не должны знать размерность сигнала входного сигнала.
Выбор Subscripts обеспечивает индексы элемента двух-размерности или большего сигнала в нижней форме. Поскольку блок показывает выходной порт для каждой размерности, эта опция требует, чтобы вы задали Количество входных размерностей.

Программируемое использование

Блочный параметр: IndexOutputFormat

Ввод: символьный вектор

Значения: 'Линейные индексы' | 'Индексы'

Значение по умолчанию: Линейные индексы

`Number of input dimensions` — Количество размерностей для входного сигнала
`1` (значение по умолчанию) | скаляр

Задайте количество размерностей для входного сигнала как положительное целочисленное значение от 1 до 32.

Зависимости

Чтобы включить этот параметр, установите Индексный выходной формат на Subscripts.

Программируемое использование

Блочный параметр: NumberOfInputDimensions

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '1'

`Index mode` — Задает нуль - или индексация на основе одна
`Zero-based` (значение по умолчанию) | `One-based`

Задайте режим индексации как Zero-based или One-based.

Для индексации Zero-based индекс 0 задает первый элемент входного вектора. Индекс 1 задает второй элемент и так далее.
Для индексации One-based индекс 1 задает первый элемент входного вектора. Индекс 2, задает второй элемент, и так далее.

Программируемое использование

Блочный параметр: IndexMode

Ввод: символьный вектор

Значения: 'Основанный на нуле' | 'На основе один'

Значение по умолчанию: 'Zero-based'

`Show output port for nonzero input values` — Включите выходной порт для ненулевых значений
`off` (значение по умолчанию) | `on`

Покажите или скройте выходной порт для ненулевых входных значений.

Когда вы снимаете этот флажок (off), блок скрывает выходной порт для ненулевых входных значений.
Когда вы устанавливаете этот флажок (on), блок отображает выходной порт для ненулевых входных значений. Дополнительный выходной порт обеспечивает значения ненулевых входных элементов.

Программируемое использование

Блочный параметр: ShowOutputPortForNonzeroInputValues

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'off'

`'SampleTime'` Задайте частоту дискретизации как значение кроме `-1`
`-1` (значение по умолчанию) | скаляр

Задайте частоту дискретизации как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.

Зависимости

Этот параметр не видим, если он явным образом не установлен в значение кроме -1. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Частота дискретизации.

Программируемое использование

Блочный параметр: 'SampleTime'

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '-1'

Типы данных

`Output data type` — Тип выходных данных
`Inherit: Inherit via internal rule` (значение по умолчанию) | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `fixdt(1,16)` | `<data type expression>`

Задайте тип выходных данных.

Нажмите ассистент типа данных Show кнопка, чтобы отобразить Ассистент Типа данных, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.

Программируемое использование

Блочный параметр: OutDataTypeStr

Ввод: символьный вектор

Значение по умолчанию: 'Inherit: Inherit via internal rule'

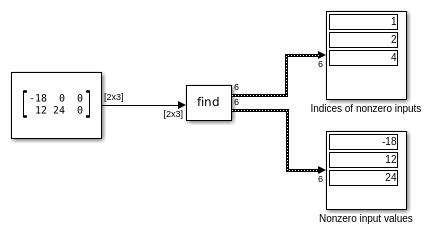

Образцовые примеры

Параллельное выделение степени канала

Эта модель показывает потенциальное использование блока Find. Этот блок выводит сигнал переменного размера, содержащий индексы ненулевых значений входного параметра.

Открытая модель
