MinMax

Выведите минимальное или максимальное входное значение

Библиотека:
Simulink / Математические операции

Описание

Блок MinMax выходные параметры или минимум или максимальный элемент или элементы входных параметров. Вы выбираете, выводит ли блок минимальные или максимальные значения путем установки Параметра функции.

Блок MinMax игнорирует любое входное значение, которое является NaN, кроме тех случаев, когда каждым входным значением является NaN. Когда всеми входными значениями является NaN, выводом является NaN, или как скаляр или как значение каждого элемента выходного вектора.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица

Обеспечьте входной сигнал, от которого блок выводит максимальные или минимальные значения.

Когда блок имеет один входной порт, входной параметр должен быть скаляром или вектором. Блок выводит скаляр, равный минимальному или максимальному элементу входного вектора.
Когда блок имеет несколько входных портов, все нескалярные входные параметры должны иметь те же размерности. Блок расширяет любые скалярные входные параметры, чтобы иметь те же размерности как нескалярные входные параметры. Блок выводит сигнал, имеющий те же размерности как входной параметр. Каждый выходной элемент равняется минимуму или максимуму соответствующих входных элементов.

Зависимости

К входному параметру таблицы поддержки необходимо определить Номер параметра входных портов к целому числу, больше, чем одно. Все нескалярные входные параметры должны иметь те же размерности.

`Port_N` — Энный входной сигнал
скаляр | вектор | матрица

Обеспечьте входной сигнал, от которого блок выводит максимальные или минимальные значения.

Когда блок имеет несколько входных портов, все нескалярные входные параметры должны иметь те же размерности. Блок расширяет любые скалярные входные параметры, чтобы иметь те же размерности как нескалярные входные параметры. Блок выводит сигнал, имеющий те же размерности как входной параметр. Каждый выходной элемент равняется минимуму или максимуму соответствующих входных элементов.

Зависимости

Чтобы обеспечить больше чем один входной сигнал, определите Номер входных портов к целому числу, больше, чем 1.

Вывод

развернуть все

`Port_1` — Минимальные или максимальные значения входных параметров
скаляр | вектор | матрица

Когда блок имеет входной параметр того, вывод является скалярным значением, равным минимуму или максимуму входных элементов. Когда блок имеет несколько входных параметров, вывод является сигналом, имеющим те же размерности как входной параметр. Каждый выходной элемент равняется минимуму или максимуму соответствующих входных элементов.

Параметры

развернуть все

Основной

`Функция` Задайте минимум или максимум
`min` (значение по умолчанию) | `max`

Задайте, применить ли функциональный min или max к входному параметру.

Программируемое использование

Блочный параметр: Функция

Ввод: символьный вектор

Значения: 'min' | 'макс.'

Значение по умолчанию: min

`Number of input ports` — Задайте количество входных портов
`1` (значение по умолчанию) | `positive integer`

Задайте количество входных параметров к блоку.

Программируемое использование

Блочный параметр: Inputs

Ввод: символьный вектор

Значения: '1'

Значение по умолчанию: '1'

`Enable zero-crossing detection` — Включите обнаружение пересечения нулем
`on` (значение по умолчанию) | булевская переменная

Выберите, чтобы включить обнаружение пересечения нулем. Для получения дополнительной информации смотрите Обнаружение Пересечения нулем.

Программируемое использование

Блочный параметр: ZeroCross

Ввод: вектор символа, строка

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`'SampleTime'` Задайте частоту дискретизации как значение кроме `-1`
`-1` (значение по умолчанию) | скаляр

Задайте частоту дискретизации как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.

Зависимости

Этот параметр не видим, если он явным образом не установлен в значение кроме -1. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Частота дискретизации.

Программируемое использование

Блочный параметр: 'SampleTime'

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '-1'

Атрибуты сигнала

`Require all inputs to have the same data type` — Вводы должны иметь совпадающий тип данных
`off` (значение по умолчанию) | `on`

Установите этот флажок, чтобы потребовать, чтобы все входные параметры имели совпадающий тип данных.

Программируемое использование

Блочный параметр: Inputs

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

`Output minimum` — Минимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Нижнее значение выходной области значений, которую проверяет ^Simulink®.

Симулинк использует минимум, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Блочных Параметров) для некоторых блоков.
Проверка диапазона моделирования (см. Диапазоны сигнала и Включают Проверку диапазона Моделирования).
Автоматическое масштабирование типов данных фиксированной точки.
Оптимизация кода, который вы генерируете от модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов моделирования, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Simulink Coder).

Примечание

Выведите минимум, не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Блочный параметр: OutMin

Ввод: символьный вектор

Значения:' []' | скаляр

Значение по умолчанию: '[ ]'

`Output maximum` — Максимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Верхнее значение выходной области значений это Simulink Check.

Симулинк использует максимальное значение, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Блочных Параметров) для некоторых блоков.
Проверка диапазона моделирования (см. Диапазоны сигнала и Включают Проверку диапазона Моделирования).
Автоматическое масштабирование типов данных фиксированной точки.
Оптимизация кода, который вы генерируете от модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов моделирования, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Simulink Coder).

Примечание

Выведите максимум, не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Блочный параметр: OutMax

Ввод: символьный вектор

Значения:' []' | скаляр

Значение по умолчанию: '[ ]'

`Output data type` — Задайте тип выходных данных
`Inherit: Inherit via internal rule` (значение по умолчанию) | `Inherit: Inherit via back propagation` | `double` | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `<data type expression>`

Выберите тип данных для вывода. Тип может быть наследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType.

Нажмите ассистент типа данных Show кнопка, чтобы отобразить Ассистент Типа данных, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.

Программируемое использование

Блочный параметр: OutDataTypeStr

Ввод: символьный вектор

Значение по умолчанию: 'Inherit: Inherit via internal rule'

`Lock output data type setting against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данных
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип Выходных данных, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).

Программируемое использование

Блочный параметр: LockScale

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

Режим `Integer rounding mode` — Rounding для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).

Блокируйте параметры всегда вокруг к самому близкому представимому значению. Чтобы управлять округлением блочного параметра, введите выражение с помощью функции округления ^MATLAB® в поле маски.

Программируемое использование

Блочный параметр: RndMeth

Ввод: символьный вектор

Значения:

'Потолок' | 'Конвергентный' | 'Пол' | 'Самый близкий' | 'Вокруг' | 'Самый Простой' | 'Нуль'

Значение по умолчанию: пол

`Saturate on integer overflow` — Метод действия переполнения
`off` (значение по умолчанию) | `on`

Задайте, насыщает ли переполнение или переносится.

Действие Объяснение Повлияйте на переполнении Пример

Действие	Объяснение	Повлияйте на переполнении	Пример
Установите этот флажок (`on`).	Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщенности в сгенерированном коде.	Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных.	Максимальное значение, которое может представлять `int8` (подписанное, 8-битное целое число) тип данных, равняется 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. С установленным флажком блок вывод насыщает в 127. Точно так же блок вывод насыщает в минимальном выходном значении-128.
Не устанавливайте этот флажок (`off`).	Вы хотите оптимизировать эффективность своего сгенерированного кода. Вы не хотите чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Проверку на Ошибки Диапазона сигнала.	Переполнение переносится к соответствующему значению, которое является представимым, по условию вводят.	Максимальное значение, которое может представлять `int8` (подписанное, 8-битное целое число) тип данных, равняется 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. Со снятым флажком программное обеспечение интерпретирует вызывающее переполнение значение как `int8`, который может привести к непреднамеренному результату. Например, блочный результат 130 (двоичный файл 1000 0010) выраженный как `int8`,-126.

Установите этот флажок (on).

Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщенности в сгенерированном коде.

Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных.

Максимальное значение, которое может представлять int8 (подписанное, 8-битное целое число) тип данных, равняется 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. С установленным флажком блок вывод насыщает в 127. Точно так же блок вывод насыщает в минимальном выходном значении-128.

Не устанавливайте этот флажок (off).

Вы хотите оптимизировать эффективность своего сгенерированного кода.

Вы не хотите чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Проверку на Ошибки Диапазона сигнала.

Переполнение переносится к соответствующему значению, которое является представимым, по условию вводят.

Максимальное значение, которое может представлять int8 (подписанное, 8-битное целое число) тип данных, равняется 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. Со снятым флажком программное обеспечение интерпретирует вызывающее переполнение значение как int8, который может привести к непреднамеренному результату. Например, блочный результат 130 (двоичный файл 1000 0010) выраженный как int8,-126.

Когда вы устанавливаете этот флажок, насыщенность применяется к каждой внутренней операции на блоке, не только выводу или результату. Обычно, процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщенности.

Программируемое использование

Блочный параметр: SaturateOnIntegerOverflow

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

Образцовые примеры

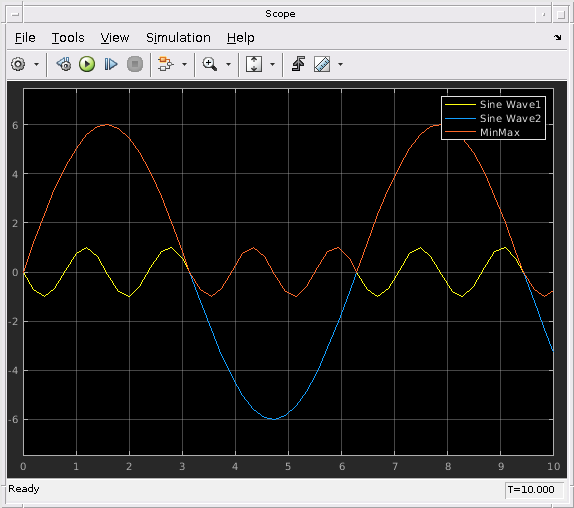

Найдите максимальное значение входного параметра

Этот пример показывает, как использовать блок MinMax, чтобы вывести максимальное значение двух синусоид.

Открытая модель

Modeling a Fault-Tolerant Fuel Control System

Моделирование отказоустойчивой топливной системы управления

Этот пример показывает, как объединить Stateflow® с Simulink®, чтобы эффективно смоделировать гибридные системы. Этот тип моделирования особенно полезен для систем, которые имеют многочисленные возможные операционные режимы на основе дискретных событий. Традиционный поток сигналов обработан в Simulink, в то время как изменения в настройке управления реализованы в Stateflow. Модель, описанная ниже, представляет топливную систему управления для бензинового двигателя. Система очень устойчива в том отдельном датчике, отказы обнаруживаются, и система управления динамически реконфигурирована для непрерывной операции.

Открытая модель

Блокируйте характеристики

Типы данных	`double` \| `single` \| `Boolean` \| `base integer` \| `fixed point`
Прямое сквозное соединение	`No`
Многомерные сигналы	`Yes`
Сигналы переменного размера	`Yes`
Обнаружение пересечения нулем	`Yes`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проектов ASIC с помощью HDL Coder™.

Для получения дополнительной информации о генерации HDL-кода, смотрите MinMax.
