Зонд

Атрибуты выходного сигнала, включая ширину, размерность, частоту дискретизации и комплекс сигнализируют о флаге

Библиотека:
Simulink / Атрибуты Сигнала

Описание

Блок Probe выходные параметры выбрал информацию о сигнале на его входном параметре. Блок может вывести следующие атрибуты входного сигнала: ширина, размерность, частота дискретизации и флаг, указывающий, является ли входной параметр сигналом с комплексным знаком. Блок имеет один входной порт. Количество выходных портов зависит от информации, которую вы выбираете для зондирования, то есть, размерности сигнала, частоты дискретизации, и/или объединяете флаг сигнала. Каждое зондируемое значение выводится как отдельный сигнал на отдельном выходном порте с независимым управлением типом данных. Во время моделирования блочный значок отображает зондируемые данные.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица | массив N-D

Входной сигнал, чтобы зондировать, заданный как скаляр, вектор, матрица или массив N-D. Блок принимает действительные или сигналы с комплексным знаком любого встроенного типа данных.

Можно использовать массив шин как входной сигнал к блоку Probe. Для получения дополнительной информации об определении и использовании массива шин, смотрите Шины Объединения в Массив Шин.

Вывод

развернуть все

`Port_1 (W)` — Ширина сигнала
скаляр

Ширина или число элементов, во входном сигнале, заданном как скаляр. Ширина также отображена на блочном значке с обозначением W:.

Зависимости

Чтобы включить этот порт, выберите ширину Probe.

`Port_2 (Ts)` — 'SampleTime'
вектор

Частота дискретизации входного сигнала, как двухэлементный вектор, который задает период и смещение частоты дискретизации, соответственно. Частота дискретизации также отображена на блочном значке с обозначением Ts:. См. Настройку времени выборки для получения дополнительной информации.

Зависимости

Чтобы включить этот порт, выберите частоту дискретизации Probe.

`Port_3 (C)` — Сложность сигнала
скаляр

Индикация относительно сложности входного сигнала:

Когда входной сигнал является комплексным, блок выходные параметры 1.
Когда входной сигнал с действительным знаком, блок выходные параметры 0.

Индикация относительно сложности сигнала также отображена на блочном значке с обозначением C:.

Зависимости

Чтобы включить этот порт, выберите сигнал комплекса Detect.

`Port_4 (D)` — Размерности сигнала
скаляр | вектор

Размерности входного сигнала, вывод как скаляр или вектор. Размерности сигнала также отображены на блочном значке с обозначением D:.

Зависимости

Чтобы включить этот порт, выберите размерности сигнала Probe.

Параметры

развернуть все

Основной

`Probe width` — Вывод width входного сигнала
`on` (значение по умолчанию) | `off`

Выберите, чтобы вывести ширину или число элементов, зондируемого сигнала.

Программируемое использование

Блочный параметр: ProbeWidth

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Probe sample time` — Выведите частоту дискретизации входного сигнала
`on` (значение по умолчанию) | `off`

Выберите, чтобы вывести частоту дискретизации зондируемого сигнала. Вывод является двухэлементным вектором, который задает период и смещение частоты дискретизации, соответственно. См. Настройку времени выборки для получения дополнительной информации.

Программируемое использование

Блочный параметр: ProbeSampleTime

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Detect complex signal` — Укажите на сложность входного сигнала
`on` (значение по умолчанию) | `off`

Выберите к выводу 1, если зондируемый сигнал является комплексным; в противном случае, 0.

Программируемое использование

Блочный параметр: ProbeComplexSignal

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Probe signal dimensions` — Выведите размерности входного сигнала
`on` (значение по умолчанию) | `off`

Выберите, чтобы вывести размерности зондируемого сигнала.

Программируемое использование

Блочный параметр: ProbeSignalDimensions

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

Атрибуты сигнала

`Data type for width` — Тип данных вывода width сигнала
`double` (значение по умолчанию) | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `Same as input`

Выберите тип выходных данных для ширины сигнала.

Программируемое использование

Блочный параметр: ProbeWidthDataType

Ввод: символьный вектор

Значения:

'удвойтесь' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'То же самое, как введено'

Значение по умолчанию: 'double'

`Data type for sample time` — Тип данных частоты дискретизации выводится
`double` (значение по умолчанию) | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `Same as input`

Выберите тип выходных данных для получения информации о частоте дискретизации.

Программируемое использование

Блочный параметр: ProbeSampleTimeDataType

Ввод: символьный вектор

Значения:

'удвойтесь' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'То же самое, как введено'

Значение по умолчанию: 'double'

`Data type for signal complexity` — Тип данных сложности выводится
`double` (значение по умолчанию) | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `boolean` | `Same as input`

Выберите тип выходных данных для получения информации о сложности.

Программируемое использование

Блочный параметр: ProbeComplexityDataType

Ввод: символьный вектор

Значения:

'удвойтесь' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'То же самое, как введено'

Значение по умолчанию: 'double'

`Data type for signal dimensions` — Тип данных для размерности сигнала выводится
`double` (значение по умолчанию) | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `Same as input`

Выберите тип выходных данных для размерности сигнала вывод.

Программируемое использование

Блочный параметр: ProbeDimensionsDataType

Ввод: символьный вектор

Значения:

'удвойтесь' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'То же самое, как введено'

Значение по умолчанию: 'double'

Образцовые примеры

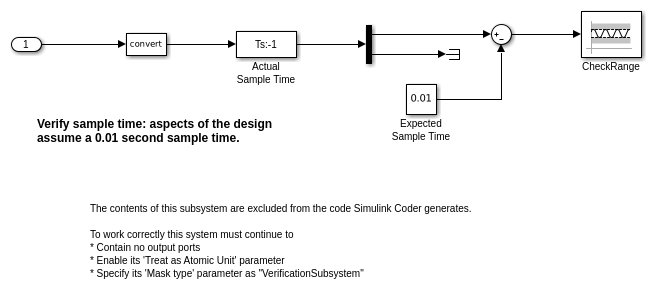

Тестовая частота дискретизации сигнала

sldemo_fuelsys модель показывает, как проверить частоту дискретизации сигнала с помощью блока Probe.

Открытый пример

Блокируйте характеристики

Типы данных	`double` \| `single` \| `Boolean` \| `base integer` \| `fixed point` \| `enumerated` \| `bus` \| `string`
Прямое сквозное соединение	`Yes`
Многомерные сигналы	`Yes`
Сигналы переменного размера	`Yes`
Обнаружение пересечения нулем	`No`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проектов ASIC с помощью HDL Coder™.

Для получения информации о поддержке генерации HDL-кода смотрите Зонд.
