Сгенерируйте импульсы прямоугольной волны равномерно
Simulink / Источники
Блок Pulse Generator генерирует импульсы прямоугольной волны равномерно. Блочные параметры формы волны, Амплитуда, Ширина импульса, точка, и задержка Фазы, определяют форму выходной формы волны. Следующая схема показывает, как каждый параметр влияет на форму волны.
Блок Pulse Generator может испустить скаляр, вектор или матричные сигналы любого типа данных real. Чтобы заставить блок испускают скалярный сигнал, используют скаляры, чтобы задать параметры формы волны. Чтобы заставить блок испускают векторный или матричный сигнал, используют векторы или матрицы, соответственно, чтобы задать параметры формы волны. Каждый элемент параметров формы волны влияет на соответствующий элемент выходного сигнала. Например, первый элемент векторного амплитудного параметра определяет амплитуду первого элемента векторного выходного импульса. Все параметры формы волны должны иметь те же размерности после скалярного расширения. Тип данных вывода совпадает с типом данных Амплитудного параметра.
Этот блок вывод может быть сгенерирован в основанных на времени или основанных на выборке режимах, определенных Импульсным параметром типа.
В основанном на времени режиме Simulink® вычисляет блочный вывод только время от времени, когда вывод на самом деле изменяется. Этот подход приводит к меньшему количеству вычислений для блока, выведенного за период времени симуляции. Активируйте этот режим путем установки Импульсного параметра типа на Time based.
Блок не поддерживает основанную на времени настройку, которая приводит к постоянному выходному сигналу. Simulink возвращает ошибку, если Ширина импульса параметров и Период удовлетворяют любое из этих условий:
В зависимости от импульсных характеристик формы волны могут отличаться интервалы между изменениями в блоке вывод. Поэтому основанный на времени блок Pulse Generator имеет переменную частоту дискретизации. Цвет частоты дискретизации таких блоков является коричневым (см. информацию о Частоте дискретизации Представления для получения дополнительной информации).
Симулинк не может использовать решатель фиксированного шага, чтобы вычислить вывод основанного на времени импульсного генератора. Если вы задаете решатель фиксированного шага для моделей, которые содержат основанные на времени импульсные генераторы, Симулинк вычисляет установленное время дискретизации для основанных на времени импульсных генераторов. Затем основанные на времени импульсные генераторы моделируют как базирующаяся выборка.
При использовании решатель фиксированного шага, и Импульсным типом является Time based, выберите, шаг измеряют таким образом, что период, задержка фазы и ширина импульса (в секундах) являются целочисленными множителями размера шага решателя. Например, предположите, что период является секундами 4, шириной импульса является 75% (то есть, 3 s), и задержкой фазы является 1 s. В этом случае вычисленной частотой дискретизации является 1 s. Поэтому выберите размер фиксированного шага 1 или номера, который делит 1 точно (например, 0.25). Чтобы гарантировать эту установку, выберите auto на панели Решателя диалогового окна Configuration Parameters.
В основанном на выборке режиме блок вычисляет свои выходные параметры в фиксированные интервалы, которые вы задаете. Активируйте этот режим путем установки Импульсного параметра типа на Sample based.

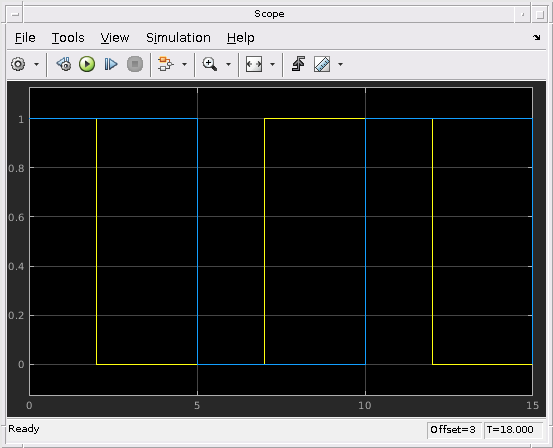

Важное различие между основанными на времени и основанными на выборке режимами - то, что в основанном на времени режиме, блок вывод основан на времени симуляции, и в основанном на выборке режиме, блок вывод зависит только от моделирования, запускаются, независимо от прошедшего времени симуляции.
Этот блок поддерживает семантику сброса в основанном на выборке режиме. Например, если блок Pulse Generator находится в восстановленной подсистеме, которая поражает триггер сброса, блок выходной сброс к его начальному условию.
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
