Преобразуйте действительные и/или мнимые входные параметры, чтобы объединить сигнал
Simulink / Математические операции

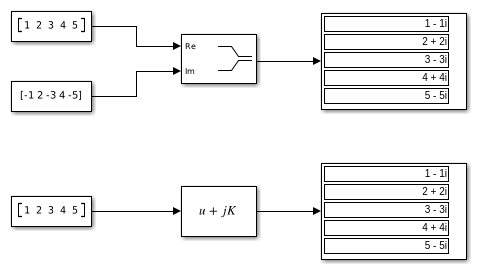

Действительное-Imag к блоку Complex преобразовывает действительные и/или мнимые входные параметры в выходной сигнал с комплексным знаком.
Входные параметры могут оба быть массивами (векторы или матрицы) равных размерностей, или один входной параметр может быть массивом и другим скаляр. Если блоку вводили массив, вывод является комплексным массивом тех же размерностей. Элементы действительного входного параметра сопоставляют с действительными частями соответствующих элементов комплексного выхода. Мнимый входной параметр так же сопоставляет с мнимыми частями сигналов комплексного выхода. Если один входной параметр является скаляром, он сопоставляет с соответствующим компонентом (действительный или мнимый) всех сигналов комплексного выхода.
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Комплекс к углу значения | Комплекс к действительному-Imag | Угол значения, чтобы объединить
