Преобразуйте сигнал в новый тип, не изменяя значения сигналов
Simulink / Атрибуты Сигнала
Блок Signal Conversion преобразовывает сигнал от одного типа до другого. Используйте Выходной параметр, чтобы выбрать тип преобразования, чтобы выполнить.
Вывод Тип преобразованияSignal copy (значение по умолчанию) | Virtual bus | Nonvirtual busЗадайте тип преобразования, чтобы выполнить. Тип преобразования, которое вы используете, зависит от вашей цели моделирования.
| Моделирование цели | Выведите опцию |
|---|---|
Уменьшите сгенерированный код для мультиплексированного сигнала. Для примера включающее программное обеспечение Simulink® Coder™ смотрите, Генерируют Повторно используемый Код от Подсистем (Simulink Coder). | Signal copy |
Соедините блок с постоянной частотой дискретизации к выходному порту активированной подсистемы. | Signal copy |
Передайте сигнал шины или массив сигнала шин, компоненты которого имеют различные типы данных к невиртуальному блоку Inport в атомарной подсистеме, которая имеет прямое сквозное соединение. Для получения дополнительной информации смотрите Составные Сигналы. | Signal copy |
Сохраните память путем преобразования невиртуальной шины в виртуальную шину. | Virtual bus |
Передайте виртуальный сигнал шины построению моделирования, которое требует невиртуальной шины, такой как Блок модели. | Nonvirtual bus |
Опция Signal copy является значением по умолчанию. Тип преобразования, что блок Signal Conversion выполняет использование опции Signal copy, зависит от типа входного сигнала.
| Тип входного сигнала | Преобразование, которое выполняет опция копии сигнала |
|---|---|

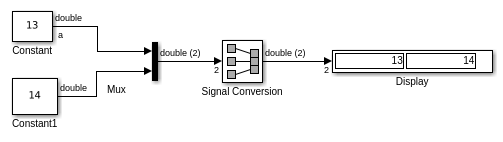

| Мультиплексированный (нешина) сигнал | Преобразовывает мультиплексированный сигнал, элементы которого занимают несмежные области памяти к векторному сигналу, элементы которого занимают непрерывные области памяти. Преобразование выделяет непрерывную область памяти для элементов мультиплексированного сигнала и копирует значения с несмежных областей (представленный блочным входным параметром) к непрерывным областям (представленный блоком вывод) на каждом временном шаге. |

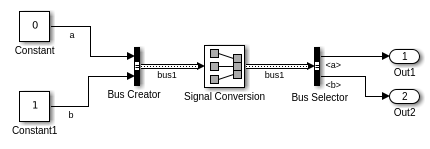

| Сигнал шины | Выводит непрерывную копию сигнала шины, который является входным параметром к блоку Signal Conversion. |
Для массива входного сигнала шин используйте опцию Signal copy.

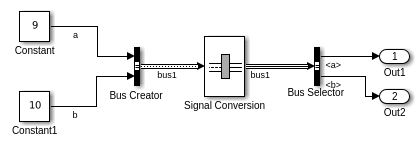

Опция Virtual bus преобразовывает невиртуальную шину в виртуальную шину.

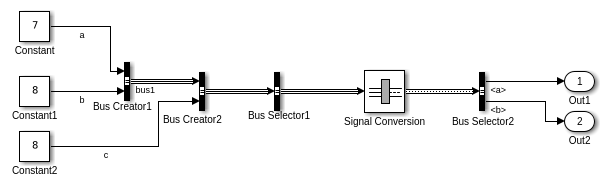

Опция Nonvirtual bus преобразовывает виртуальную шину в невиртуальную шину.
Блочный параметр:
ConversionOutput |
| Ввод: символьный вектор |
Значения:
'Сигнал копирует' | 'Виртуальная шина' | 'Невиртуальная шина' |
Значение по умолчанию:
'Signal copy' |
Тип данных Невиртуальный тип данных шиныInherit: auto (значение по умолчанию) | Bus: <object name> | <data type expression>Задайте тип выходных данных невиртуальной шины, которую производит блок Signal Conversion.
Эта опция доступна только, когда вы устанавливаете Выходной параметр на Nonvirtual bus.
Опцией по умолчанию является Inherit: auto, который использует правило, которое наследовало тип данных.
Задайте объект Simulink.Bus в параметре Типа данных для одного или обоих из следующих блоков:
Блок Conversion сигнала
Восходящий блок Bus Creator
Если вы указываете, что объект шины для блока Signal Conversion, но не для его восходящего блока Bus Creator, то использует объект шины, который совпадает с иерархией шины что восходящий блок Bus Creator выходные параметры.
Если вы задаете объект шины и для блока Signal Conversion и для его восходящего блока Bus Creator, используйте тот же объект шины для обоих блоков.
Нажмите ассистент типа данных Show кнопка
, чтобы отобразить Ассистент Типа данных, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.
Чтобы включить этот параметр, установите Вывод на Nonvirtual bus.
Блочный параметр:
OutDataTypeStr |
| Ввод: символьный вектор |
Значения:
'Наследуйтесь: автоматический' | 'Шина: <имя объекта>' |' <выражение типа данных>' |
Значение по умолчанию:
'Inherit: auto' |
Exclude this block from 'Block reduction' optimization — Исключите из блочной оптимизации сокращенияoff (значение по умолчанию) | onЭта опция доступна только, когда вы устанавливаете Выходной параметр на Signal copy. Если элементы входного сигнала занимают непрерывные области памяти, то как оптимизация, программное обеспечение Simulink устраняет блок из скомпилированной модели. Если вы выбираете Exclude этот блок из 'Блочного флажка оптимизации' сокращения, оптимизация происходит в следующий раз, когда вы компилируете модель. Для получения дополнительной информации смотрите Блочное сокращение.
Блочный параметр:
OverrideOpt |
| Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
