Сконфигурируйте параметры и сигналы для калибровки AUTOSAR и измерения

Сконфигурируйте параметры рабочего пространства модели Simulink® и сигналы для калибровки во время выполнения AUTOSAR и измерения.

Сопоставьте параметры рабочего пространства модели с параметрами AUTOSAR

Откройте модель autosar_swc_counter.slx в качестве примера.

open_system('autosar_swc_counter')

Чтобы открыть перспективу кода AUTOSAR, кликните по перспективному управлению в нижнем правом углу и выберите Code. В редакторе Отображений Кода выберите вкладку Parameters. Расширьте список доступных локальных параметров и выберите INC. В Сопоставленном С выпадающим списком выберите ConstantMemory.

Выбор параметра отображает атрибуты параметра в Property Inspector. Используйте Property Inspector, чтобы изменить атрибуты параметра. Для получения дополнительной информации о коде параметра и калибровочных атрибутах, смотрите Параметры Рабочего пространства модели Карты к Внутренним Параметрам Компонента AUTOSAR.

Если вам лицензируют для Simulink Coder и Embedded Coder, можно сгенерировать алгоритмический код С и описания компонента arxml для тестирования в Simulink или интегрирования в среду выполнения AUTOSAR. Когда вы генерируете код:

  • Экспортируемые файлы arxml содержат описания CONSTANT-MEMORYS для параметров, которые вы сконфигурировали как ConstantMemory. В Среде выполнения AUTOSAR (RTE) инструменты калибровки могут получить доступ к блокам ConstantMemory AUTOSAR для измерения и калибровки.

  • Сгенерированный код C объявляет и ссылается на постоянные параметры памяти.

Сопоставьте сигналы блока Simulink и состояния к переменным AUTOSAR

Откройте модель autosar_swc_counter.slx в качестве примера, если это не уже открыто.

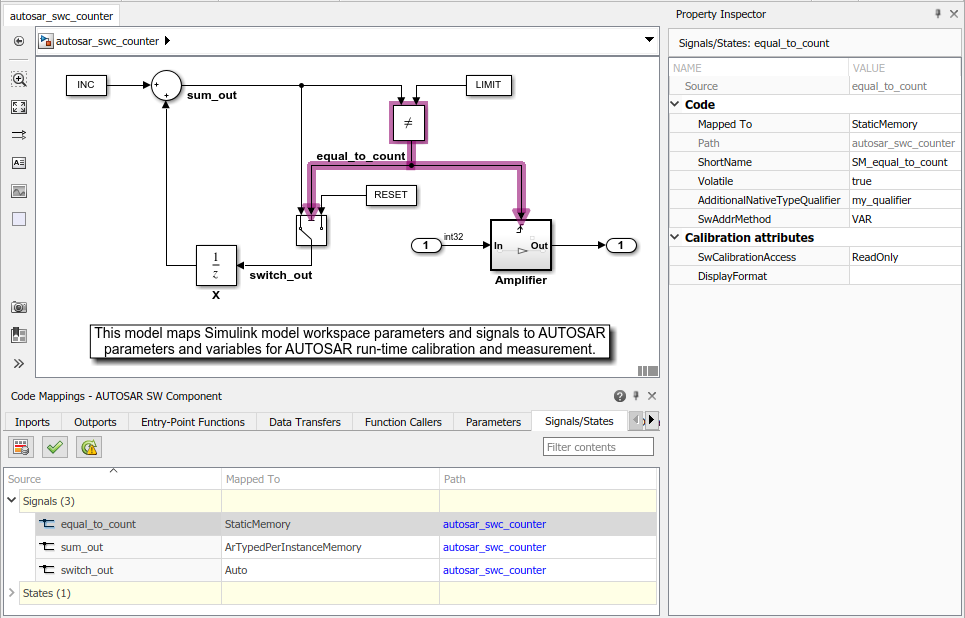

Чтобы открыть перспективу кода AUTOSAR, кликните по перспективному управлению в нижнем правом углу и выберите Code. В редакторе Отображений Кода выберите вкладку Signals. Расширьте список доступных сигналов и выберите equal_to_count. В Сопоставленном С выпадающим списком выберите StaticMemory.

Выбор сигнала подсвечивает сигнал в диаграмме модели и отображает атрибуты сигнала в Property Inspector. Используйте Property Inspector, чтобы изменить атрибуты сигнала. Для получения дополнительной информации о коде сигнала и калибровочных атрибутах, смотрите Блоки-сигналы Карты и состояния к Переменным AUTOSAR.

Если вам лицензируют для Simulink Coder и Embedded Coder, можно сгенерировать алгоритмический код С и описания компонента arxml для тестирования в Simulink или интегрирования в среду выполнения AUTOSAR. Когда вы генерируете код:

  • Экспортируемые файлы arxml содержат описания STATIC-MEMORYS для сигналов, и утверждает, что вы сконфигурировали как StaticMemory. В Среде выполнения AUTOSAR (RTE) инструменты калибровки могут получить доступ к блокам StaticMemory AUTOSAR для измерения и калибровки.

  • Сгенерированный код C объявляет и ссылается на переменные статического ЗУ.
