Обнаружение изменения номера копии DNA в основанных на массиве данных CGH
Этот пример показывает, как обнаружить изменения номера копии DNA в основанных на массиве данных о сравнительной геномной гибридизации (CGH) всего генома.
Введение
Скопируйте изменения номера, или изменения форма наследственной изменчивости в геноме человека [1]. Изменения номера копии DNA (CNAs) были соединены с разработкой и развитием рака и многих болезней.
DNA основанная на микромассиве сравнительная геномная гибридизация (CGH) является методом, позволяет одновременный контроль количества копии тысяч генов в геноме [2,3]. В этом методе фрагменты DNA или "клоны" от тестовой выборки и ссылочной выборки, дифференцированно маркированной красками (обычно, Cy3 и Cy5), гибридизируются к сопоставленным микромассивам DNA и отображаются. Изменения номера копии связаны с Cy3 и отношением интенсивности флюоресценции Cy5 целей, гибридизированных к каждому зонду на микромассиве. Клоны с нормированной тестовой интенсивностью, значительно больше, чем ссылочная интенсивность, указывают на усиления номера копии в тестовой выборке в тех положениях. Точно так же значительно более низкая интенсивность в тестовой выборке является знаками потери номера копии. BAC (бактериальная искусственная хромосома) клон базирующиеся массивы CGH имеет разрешение в порядке одного миллиона пар оснований (1 МБ) [3]. Олигонуклеотид и массивы комплементарной ДНК обеспечивают более высокое разрешение 50-100kb [2].
Массив CGH находящиеся в log2 отношения интенсивности предоставляет полезную информацию о CNAs всего генома. В людях нормальный номер копии DNA два для всех аутосом. В идеальной ситуации нормальные клоны соответствовали бы log2 отношению нуля. log2 отношения интенсивности одной потери копии были бы-1, и одно усиление копии будет 0.58. Цель состоит в том, чтобы эффективно идентифицировать местоположения прибылей или убытков номера копии DNA.
Данные в этом примере являются массивом BAC клеточной линии Coriell данные CGH, анализируемые Snijders и др. (2001). Данные о клеточной линии Coriell широко рассматриваются как набор данных "золотого стандарта". Можно загрузить эти данные нормированных находящихся в log2 отношений интенсивности и дополнительную таблицу известных кариотипов под эгидой https://www.nature.com/articles/ng754#supplementary-information. Вы сравните эти cytogenically сопоставленные изменения с местоположениями прибылей или убытков, идентифицированных с различными функциями MATLAB и его тулбоксов.
В данном примере данные о клеточной линии Coriell обеспечиваются в файле MAT. Файл данных coriell_baccgh.mat содержит coriell_data, структуру, содержащую нормированного среднего значения находящегося в log2 теста к ссылочным отношениям интенсивности 15 клеточных линий фибробласта и их геномных положений. Цели BAC упорядочены положением генома, начинающимся в 1 пункте и заканчивающимся в Xq.
load coriell_baccgh
coriell_data
coriell_data =
struct with fields:
Sample: {1x15 cell}
Chromosome: [2285x1 int8]
GenomicPosition: [2285x1 int32]
Log2Ratio: [2285x15 double]
FISHMap: {2285x1 cell}
Визуализация профиля генома массива набор данных CGH
Можно построить геном широкие находящиеся в log2 отношения интенсивности теста/ссылки клонов DNA. В этом примере вы отобразите log2 отношения интенсивности для клеточной линии GM03576 для хромосом 1 - 23.
Найдите демонстрационный индекс для клеточной линии CM03576.
sample = find(strcmpi(coriell_data.Sample, 'GM03576'))
sample =
8
Чтобы маркировать хромосомы и чертить границы хромосомы, необходимо найти количество точек данных в каждой хромосоме.
chr_nums = zeros(1, 23); chr_data_len = zeros(1,23); for c = 1:23 tmp = coriell_data.Chromosome == c; chr_nums(c) = find(tmp, 1, 'last'); chr_data_len(c) = length(find(tmp)); end % Draw a vertical bar at the end of a chromosome to indicate the border x_vbar = repmat(chr_nums, 3, 1); y_vbar = repmat([2;-2;NaN], 1, 23); % Label the autosomes with their chromosome numbers, and the sex chromosome % with X. x_label = chr_nums - ceil(chr_data_len/2); y_label = zeros(1, length(x_label)) - 1.6; chr_labels = num2str((1:1:23)'); chr_labels = cellstr(chr_labels); chr_labels{end} = 'X'; figure hold on h_ratio = plot(coriell_data.Log2Ratio(:,sample), '.'); h_vbar = line(x_vbar, y_vbar, 'color', [0.8 0.8 0.8]); h_text = text(x_label, y_label, chr_labels,... 'fontsize', 8, 'HorizontalAlignment', 'center'); h_axis = h_ratio.Parent; h_axis.XTick = []; h_axis.YGrid = 'on'; h_axis.Box = 'on'; xlim([0 chr_nums(23)]) ylim([-1.5 1.5]) title(coriell_data.Sample{sample}) xlabel({'', 'Chromosome'}) ylabel('Log2(T/R)') hold off

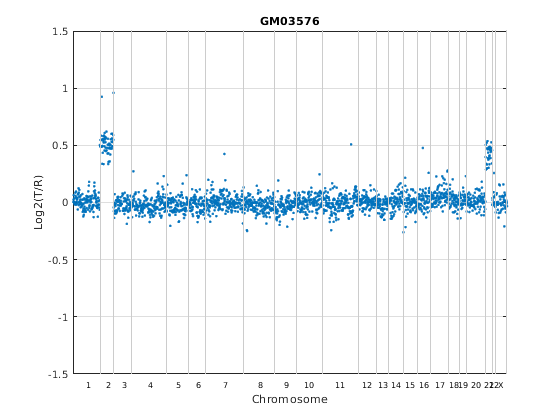

В графике границы между хромосомами обозначаются серыми вертикальными панелями. График показывает, что клеточная линия GM03576 является trisomic для хромосом 2 и 21 [3].
Можно также построить профиль каждой хромосомы в геноме. В этом примере вы отобразите log2 отношения интенсивности для каждой хромосомы в клеточной линии GM05296 индивидуально.
sample = find(strcmpi(coriell_data.Sample, 'GM05296')); figure; for c = 1:23 idx = coriell_data.Chromosome == c; chr_y = coriell_data.Log2Ratio(idx, sample); subplot(5,5,c); hp = plot(chr_y, '.'); line([0, chr_data_len(c)], [0,0], 'color', 'r'); h_axis = hp.Parent; h_axis.XTick = []; h_axis.Box = 'on'; xlim([0 chr_data_len(c)]) ylim([-1.5 1.5]) xlabel(['chr ' chr_labels{c}], 'FontSize', 8) end suptitle('GM05296');

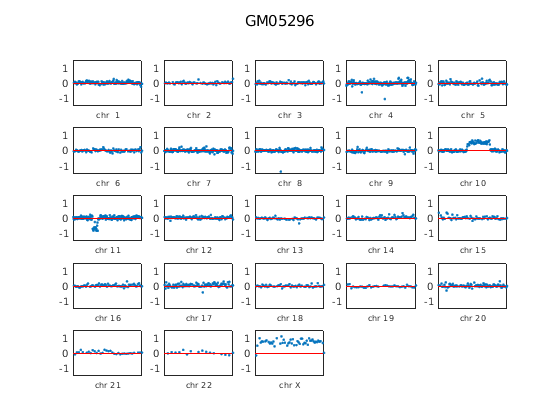

График показывает, что клеточная линия GM05296 имеет частичную трисомию в хромосоме 10 и частичная моносомия в хромосоме 11.
Заметьте, что прибыли и убытки номера копии дискретны. Эти изменения происходят в непрерывных областях хромосомы, которые покрывают несколько клонов, чтобы назвать хромосому.
Основанные на массиве данные CGH могут быть довольно шумными. Поэтому точная идентификация областей хромосомы равного номера копии, который составляет шум в данных, требует устойчивых вычислительных методов. В остальной части этого примера вы будете работать с данными хромосом 9, 10 и 11 из клеточной линии GM05296.
Инициализируйте массив структур для данных этих трех хромосом.
GM05296_Data = struct('Chromosome', {9 10 11},... 'GenomicPosition', {[], [], []},... 'Log2Ratio', {[], [], []},... 'SmoothedRatio', {[], [], []},... 'DiffRatio', {[], [], []},... 'SegIndex', {[], [], []});
Фильтрация и сглаживание данных
Простой подход, чтобы выполнить высокоуровневое сглаживание должен использовать непараметрический фильтр. Функциональный mslowess реализует линейную подгонку к выборкам в окне перемены, этот пример, вы используете SPAN 15 выборок.
for iloop = 1:length(GM05296_Data) idx = coriell_data.Chromosome == GM05296_Data(iloop).Chromosome; chr_x = coriell_data.GenomicPosition(idx); chr_y = coriell_data.Log2Ratio(idx, sample); % Remove NaN data points idx = ~isnan(chr_y); GM05296_Data(iloop).GenomicPosition = double(chr_x(idx)); GM05296_Data(iloop).Log2Ratio = chr_y(idx); % Smoother GM05296_Data(iloop).SmoothedRatio = ... mslowess(GM05296_Data(iloop).GenomicPosition,... GM05296_Data(iloop).Log2Ratio,... 'SPAN',15); % Find the derivative of the smoothed ratio GM05296_Data(iloop).DiffRatio = ... diff([0; GM05296_Data(iloop).SmoothedRatio]); end
Чтобы лучше визуализировать и позже подтвердить местоположения изменений номера копии, нам нужна cytoband информация. Считайте человеческие cytoband информации из файла данных hs_cytoBand.txt с помощью функции cytobandread. Это возвращает структуру человеческой cytoband информации [4].
hs_cytobands = cytobandread('hs_cytoBand.txt') % Find the centromere positions for the chromosomes. acen_idx = strcmpi(hs_cytobands.GieStains, 'acen'); acen_ends = hs_cytobands.BandEndBPs(acen_idx); % Convert the cytoband data from bp to kilo bp because the genomic % positions in Coriell Cell Line data set are in kilo base pairs. acen_pos = acen_ends(1:2:end)/1000;
hs_cytobands =
struct with fields:
ChromLabels: {862x1 cell}
BandStartBPs: [862x1 int32]
BandEndBPs: [862x1 int32]
BandLabels: {862x1 cell}
GieStains: {862x1 cell}

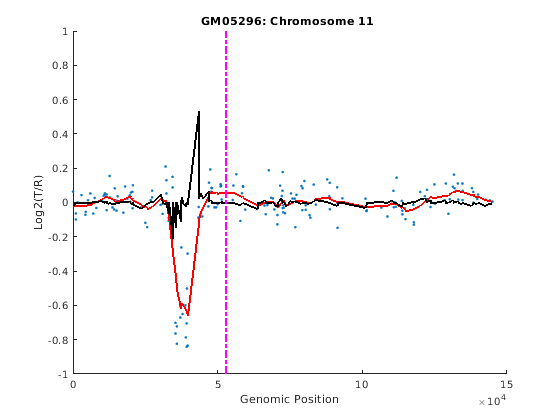

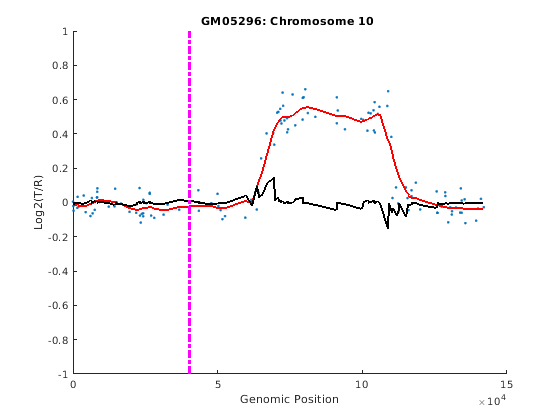

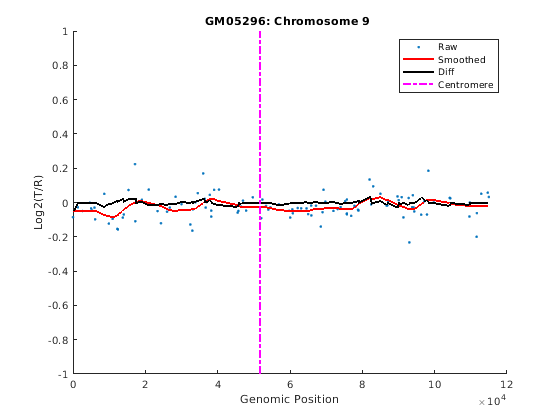

Можно осмотреть данные путем графического вывода находящихся в log2 отношений, сглаживавших отношений и производной сглаживавших отношений вместе. Можно также отобразить положение центромеры хромосомы в графиках данных. Пурпурная вертикальная панель отмечает центромеру хромосомы.
for iloop = 1:length(GM05296_Data) chr = GM05296_Data(iloop).Chromosome; chr_x = GM05296_Data(iloop).GenomicPosition; figure hold on plot(chr_x, GM05296_Data(iloop).Log2Ratio, '.'); line(chr_x, GM05296_Data(iloop).SmoothedRatio,... 'Color', 'r', 'LineWidth', 2); line(chr_x, GM05296_Data(iloop).DiffRatio,... 'Color', 'k', 'LineWidth', 2); line([acen_pos(chr), acen_pos(chr)], [-1, 1],... 'Color', 'm', 'LineWidth', 2, 'LineStyle', '-.'); if iloop == 1 legend('Raw','Smoothed','Diff', 'Centromere'); end ylim([-1, 1]) xlabel('Genomic Position') ylabel('Log2(T/R)') title(sprintf('GM05296: Chromosome %d ', chr)) hold off end
Обнаружение точек перехода
Производные сглаживавшего отношения по определенному порогу обычно указывают на существенные изменения с большим peaks и обеспечивают оценку индексов точки перехода. Для этого примера вы выберете порог 0,1.
thrd = 0.1; for iloop = 1:length(GM05296_Data) idx = find(abs(GM05296_Data(iloop).DiffRatio) > thrd ); N = numel(GM05296_Data(iloop).SmoothedRatio); GM05296_Data(iloop).SegIndex = [1;idx;N]; % Number of possible segments found fprintf('%d segments initially found on Chromosome %d.\n',... numel(GM05296_Data(iloop).SegIndex) - 1,... GM05296_Data(iloop).Chromosome) end
1 segments initially found on Chromosome 9. 4 segments initially found on Chromosome 10. 5 segments initially found on Chromosome 11.
Оптимизация точек перехода кластеризацией GM
Гауссова смесь (GM) или кластеризация Максимизации ожидания (EM) могут предоставить точные настройки индексам точки перехода [5]. Сходимость к статистически оптимальным индексам точки перехода может быть упрощена путем окружения каждого индекса с набором равной длины смежных индексов. Таким образом каждое ребро сопоставлено с левыми и правыми дистрибутивами. Кластеризация GM изучает параметры наибольшего правдоподобия этих двух дистрибутивов. Это затем оптимально настраивает индексы, учитывая изученные параметры.

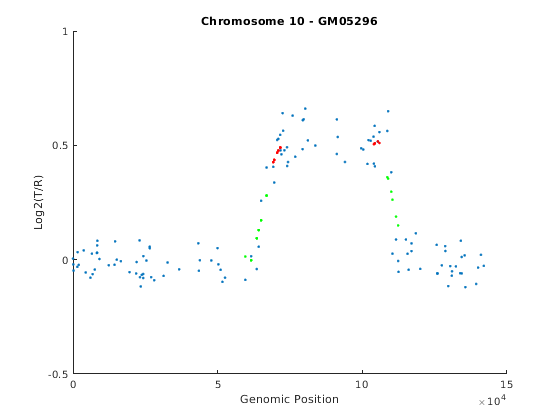

Можно установить длину для набора смежных положений, распределенных вокруг индексов точки перехода. В данном примере вы выберете длину 5. Можно также осмотреть каждую точку перехода путем графического вывода ее кластеров GM. В этом примере вы построите кластеры GM для Хромосомы 10 данных.
len = 5; for iloop = 1:length(GM05296_Data) seg_num = numel(GM05296_Data(iloop).SegIndex) - 1; if seg_num > 1 % Plot the data points in chromosome 10 data if GM05296_Data(iloop).Chromosome == 10 figure hold on; plot(GM05296_Data(iloop).GenomicPosition,... GM05296_Data(iloop).Log2Ratio, '.') ylim([-0.5, 1]) xlabel('Genomic Position') ylabel('Log2(T/R)') title(sprintf('Chromosome %d - GM05296', ... GM05296_Data(iloop).Chromosome)) end segidx = GM05296_Data(iloop).SegIndex; segidx_emadj = GM05296_Data(iloop).SegIndex; for jloop = 2:seg_num ileft = min(segidx(jloop) - len, segidx(jloop)); iright = max(segidx(jloop) + len, segidx(jloop)); gmx = GM05296_Data(iloop).GenomicPosition(ileft:iright); gmy = GM05296_Data(iloop).SmoothedRatio(ileft:iright); % Select initial guess for the of cluster index for each point. gmpart = (gmy > (min(gmy) + range(gmy)/2)) + 1; % Create a Gaussian mixture model object gm = gmdistribution.fit(gmy, 2, 'start', gmpart); gmid = cluster(gm,gmy); segidx_emadj(jloop) = find(abs(diff(gmid))==1) + ileft; % Plot GM clusters for the change-points in chromosome 10 data if GM05296_Data(iloop).Chromosome == 10 plot(gmx(gmid==1),gmy(gmid==1), 'g.',... gmx(gmid==2), gmy(gmid==2), 'r.') end end % Remove repeat indices zeroidx = [diff(segidx_emadj) == 0; 0]; GM05296_Data(iloop).SegIndex = segidx_emadj(~zeroidx); end % Number of possible segments found fprintf('%d segments found on Chromosome %d after GM clustering adjustment.\n',... numel(GM05296_Data(iloop).SegIndex) - 1,... GM05296_Data(iloop).Chromosome) end hold off;
1 segments found on Chromosome 9 after GM clustering adjustment. 3 segments found on Chromosome 10 after GM clustering adjustment. 5 segments found on Chromosome 11 after GM clustering adjustment.
Тестирование значения точки перехода
Если вы определяете оптимальные индексы точки перехода, также необходимо определить, представляет ли каждый сегмент статистически существенные изменения в номере копии DNA. Вы выполните t-тесты перестановки, чтобы оценить значение идентифицированных сегментов. Сегмент включает все точки данных от одной точки перехода до следующей точки перехода или конца хромосомы. В этом примере вы выполните 10 000 перестановок точек данных на двух последовательных сегментах вдоль хромосомы на уровне значения 0,01.
alpha = 0.01; for iloop = 1:length(GM05296_Data) seg_num = numel(GM05296_Data(iloop).SegIndex) - 1; seg_index = GM05296_Data(iloop).SegIndex; if seg_num > 1 ppvals = zeros(seg_num+1, 1); for sloop = 1:seg_num-1 seg1idx = seg_index(sloop):seg_index(sloop+1)-1; if sloop== seg_num-1 seg2idx = seg_index(sloop+1):(seg_index(sloop+2)); else seg2idx = seg_index(sloop+1):(seg_index(sloop+2)-1); end seg1 = GM05296_Data(iloop).SmoothedRatio(seg1idx); seg2 = GM05296_Data(iloop).SmoothedRatio(seg2idx); n1 = numel(seg1); n2 = numel(seg2); N = n1+n2; segs = [seg1;seg2]; % Compute observed t statistics t_obs = mean(seg1) - mean(seg2); % Permutation test iter = 10000; t_perm = zeros(iter,1); for i = 1:iter randseg = segs(randperm(N)); t_perm(i) = abs(mean(randseg(1:n1))-mean(randseg(n1+1:N))); end ppvals(sloop+1) = sum(t_perm >= abs(t_obs))/iter; end sigidx = ppvals < alpha; GM05296_Data(iloop).SegIndex = seg_index(sigidx); end % Number segments after significance tests fprintf('%d segments found on Chromosome %d after significance tests.\n',... numel(GM05296_Data(iloop).SegIndex) - 1, GM05296_Data(iloop).Chromosome) end
1 segments found on Chromosome 9 after significance tests. 3 segments found on Chromosome 10 after significance tests. 4 segments found on Chromosome 11 after significance tests.
Оценка изменений номера копии
Цитогенетическое исследование указывает на клеточную линию, GM05296 имеет трисомию в 10q21-10q24 и моносомию в 11p12-11p13 [3]. Постройте средние значения сегмента этих трех хромосом по исходным данным с полужирными красными линиями и добавьте идеограммы хромосомы в графики с помощью функции chromosomeplot. Обратите внимание на то, что геномные положения в наборе данных клеточной линии Coriell находятся в парах оснований килограмма. Поэтому необходимо будет преобразовать cytoband данные от BP до килограмма BP при добавлении идеограмм в график.
for iloop = 1:length(GM05296_Data) figure; seg_num = numel(GM05296_Data(iloop).SegIndex) - 1; seg_mean = ones(seg_num,1); chr_num = GM05296_Data(iloop).Chromosome; for jloop = 2:seg_num+1 idx = GM05296_Data(iloop).SegIndex(jloop-1):GM05296_Data(iloop).SegIndex(jloop); seg_mean(idx) = mean(GM05296_Data(iloop).Log2Ratio(idx)); line(GM05296_Data(iloop).GenomicPosition(idx), seg_mean(idx),... 'color', 'r', 'linewidth', 3); end line(GM05296_Data(iloop).GenomicPosition, GM05296_Data(iloop).Log2Ratio,... 'linestyle', 'none', 'Marker', '.'); line([acen_pos(chr_num), acen_pos(chr_num)], [-1, 1],... 'linewidth', 2,... 'color', 'm',... 'linestyle', '-.'); ylabel('Log2(T/R)') ax = gca; ax.Box = 'on'; ylim([-1, 1]) title(sprintf('Chromosome %d - GM05296', chr_num)); chromosomeplot(hs_cytobands, chr_num, 'addtoplot', gca, 'unit', 2) end

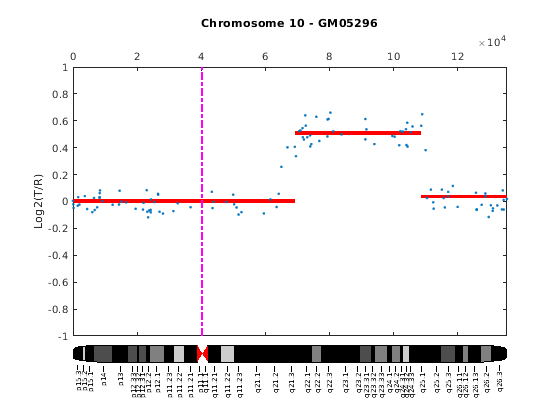

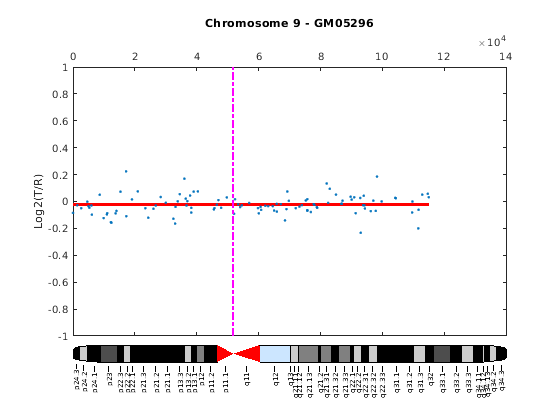

Как показано в графиках, никакие изменения номера копии не были найдены на хромосоме 9, существует промежуток усиления номера копии от 10q21 до 10q24, и область номера копии потерь от 11p12 до 11p13. CNAs, найденный соответствием известные результаты в клеточной линии GM05296, определяется цитогенетическим анализом.
Можно также отобразиться, CNAs клеточной линии GM05296 выравниваются к представлению сводных данных идеограммы хромосомы с помощью функции chromosomeplot. Определите геномные положения для CNAs на хромосомах 10 и 11.
chr10_idx = GM05296_Data(2).SegIndex(2):GM05296_Data(2).SegIndex(3)-1; chr10_cna_start = GM05296_Data(2).GenomicPosition(chr10_idx(1))*1000; chr10_cna_end = GM05296_Data(2).GenomicPosition(chr10_idx(end))*1000; chr11_idx = GM05296_Data(3).SegIndex(2):GM05296_Data(3).SegIndex(3)-1; chr11_cna_start = GM05296_Data(3).GenomicPosition(chr11_idx(1))*1000; chr11_cna_end = GM05296_Data(3).GenomicPosition(chr11_idx(end))*1000;
Создайте структуру, содержащую данные об изменении номера копии из данных о клеточной линии GM05296 согласно входным требованиям функции chromosomeplot.
cna_struct = struct('Chromosome', [10 11],... 'CNVType', [2 1],... 'Start', [chr10_cna_start, chr11_cna_start],... 'End', [chr10_cna_end, chr11_cna_end])
cna_struct =
struct with fields:
Chromosome: [10 11]
CNVType: [2 1]
Start: [69209000 34420000]
End: [105905000 35914000]
chromosomeplot(hs_cytobands, 'cnv', cna_struct, 'unit', 2) title('Human Karyogram with Copy Number Alterations of GM05296')
Этот пример показывает, как MATLAB и его тулбоксы обеспечивают инструменты для анализа и визуализации изменений номера копии в основанных на массиве данных CGH.
Ссылки
[1] Редон, R., и др., "Глобальное изменение в номере копии в геноме человека", Природа, 444 (7118):444-54, 2006.
[2] Pinkel, D., и др., "Анализ высокого разрешения DNA копирует изменения номера с помощью сравнительной геномной гибридизации для микромассивов", Генетика Природы, 20 (2):207-11, 1998.
[3] Snijders, Утра, и др., "Блок микромассивов для измерения всего генома DNA копирует номер", Генетика Природы, 29 (3):263-4, 2001.
[4] Геном человека сборка NCBI 36.
[5] Майерс, C.L., и др., "Точное обнаружение анеуплоидий в массиве CGH и микроданные массива экспрессии гена", Биоинформатика, 20 (18):3533-43, 2004.
