Коммуникации защиты: основная полоса миллиметра STD-188 110B США от начала до конца соединяется
Эта модель показывает сквозную основополосную систему связи, совместимую с американским военным стандартом миллиметра STD-188 110B. В частности, модель реализует передачу фазы данных, с помощью фиксированной частоты, последовательной (одно тон) форма волны. Эта модель поддерживает эти скорости передачи данных: 150 бит/с, 300 бит/с, 600 бит/с и 1 200 бит/с. Это также реализует interleaver продолжительности 0,6 с и 4,8 с.
Система, описанная в этом стандарте, предназначается для долгого пути и тактических коммуникаций по HF (высокочастотные) каналы. Система совместима с STANAG 4539 стандарта НАТО.

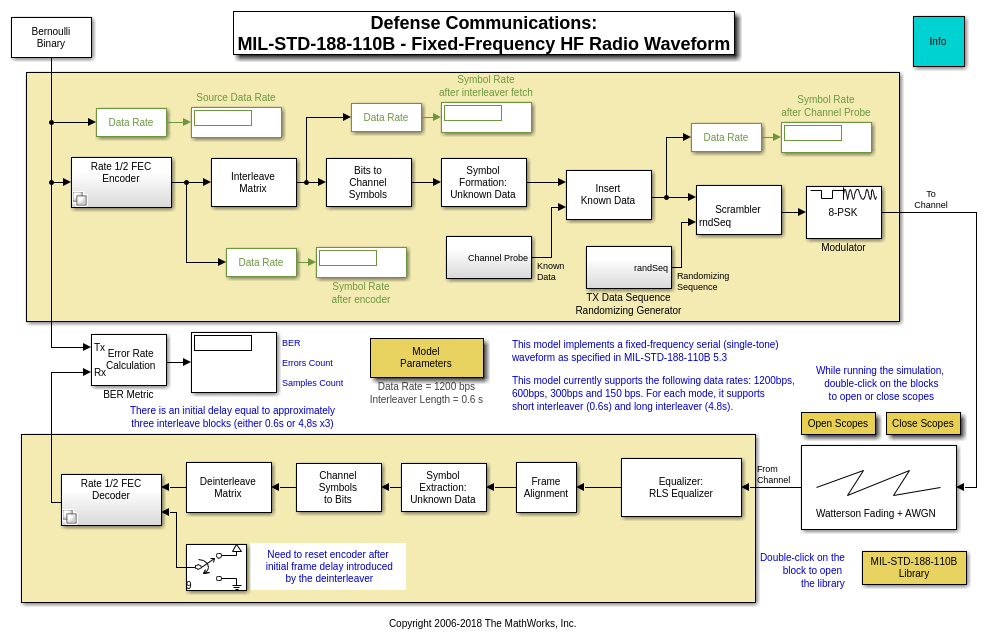

Структура примера
Система связи в этом примере выполняет эти задачи:
Генерация случайных двоичных данных.
Кодирование, которое зависит от скорости передачи данных, которую вы выбираете в диалоговом окне блока Model Parameters. Блок Encoder в верхнем уровне блок-схемы является подсистемой, содержимое которой зависит от выбранной скорости передачи данных. Во всех случаях эта подсистема содержит сверточный энкодер, который использует уровень 1/2 код с продолжительностью ограничения 7. Однако подсистема может достигнуть уровня 1/4 или 1/8 следующим энкодер с операцией повторения.
Чередование использования матрицы задано стандартом.
Двоичное-к-серому отображение.
Добавление обучающей последовательности, также называемой известными данными или каналом, зондирует символы. В отличие от этого, неизвестные символы являются данными, которые пользователь хочет передать.
Шифрование данных, путем добавления данных в последовательность рандомизации по модулю 8.
Модуляция 8-PSK.
Модель канала Уоттерсона, реализованное использование блока библиотеки SISO Fading Channel. А именно, блок реализует умеренную модель канала, описанную в [2], с помощью Гауссова Доплеровского спектра.
Коррекция получателя с помощью эквалайзера RLS. Внутренне, подсистема эквалайзера скремблирует обучающую последовательность, чтобы сравнить соответствующие наборы данных, вводит задержки, чтобы выровнять контуры кадра и дескремблирует компенсируемый сигнал.
Символ канала demapping.
Устранение чередования.
Декодирование Viterbi. Декодер является подсистемой, которая зеркально отражает подсистему энкодера. Декодер включает порт сброса, потому что необходимо сбросить Декодер Витерби после того, как начальное время задержки протекает.
Другие функции примера:
В энкодере подсистема является значком, маркировал "Compare FEC Encoder". Можно дважды кликнуть его, чтобы открыть другую модель Simulink, которая сравнивает блок-схему, появляющуюся в стандарте с одним блоком Convolutional Encoder в Communications Toolbox™. Модель иллюстрирует, что два способа смоделировать сверточный код приводят к тем же результатам.
В Чередовании Матричная подсистема является значком, маркировал "Interleave Mapping". Можно дважды кликнуть его, чтобы открыть график, который показывает отображение, которое зависит от выбора в диалоговом окне Model Parameters.
Результаты и отображения
Когда вы запускаете симуляцию, она отображает эти числовые или графические результаты:
Частота ошибок по битам целой системы.
Скорость передачи данных в нескольких точках во время симуляции. Уровень исходных данных является тем, который вы задаете в диалоговом окне Model Parameters, в то время как последняя отображенная скорость передачи данных (перед Скремблером) всегда - 2 400 бит/с. Другие отображенные скорости передачи данных зависят от вашего выбора в диалоговом окне Model Parameters.

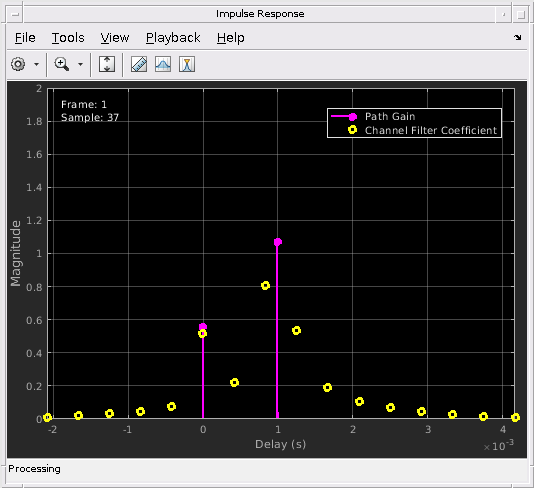

Импульсный ответ канала Уоттерсона.

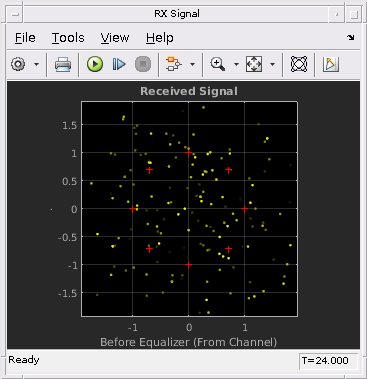

Схема совокупности сигнала перед коррекцией.

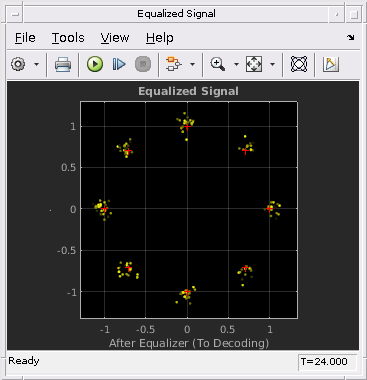

Схема совокупности сигнала после коррекции.
Simulink® Techniques Illustrated в примере
Поведение кодирования в стандарте зависит от скорости передачи данных. Эта модель отличается поведение кодирования и декодирования подсистем в зависимости от информационного параметра Уровня, который вы выбираете в диалоговом окне Model Parameters. Двойной клик по значку энкодера или декодера позволяет вам видеть содержимое подсистемы на основе текущего значения информационного параметра Уровня. Когда вы изменяете информационный параметр Уровня, функция инициализации, сопоставленная с блоком Model Parameters, устанавливает определенные параметры модели и также выбирает содержимое подсистем энкодера и декодера.
Выбранная библиография
[1] MIL-STD-188110B: функциональная совместимость и стандарты производительности для модемов данных, американского министерства обороны, 2000.
[2] Рекомендация 520-2 ITU-R: использование высокочастотных ионосферных средств моделирования канала, 1978/1982/1992.
Смотрите также
Пример Communications Toolbox Defense Communications: получатель STD-188 110A миллиметра США показывает получатель STD-188 110A миллиметра, с обнаружением преамбулы, синхронизацией поставщика услуг и синхронизацией синхронизации символа. Это запускается по фиксированной процентной ставке 1 200 бит/с.
