Соедините бюджетный анализ

В проекте ссылок радиосвязей между двумя сайтами, проблемами области значений, пропускной способности и полученного качества сигнала имеют жизненное значение для системного инженера. Соедините бюджетные аналитические счета на все прибыли и убытки в линии связи. Некоторые факторы и проектные решения, такие как длина пути распространения, поляризация сигнала, и кабель канала антенны, ухудшают качество сигнала, в то время как другие, такие как усилитель мощности и размер антенны, могут увеличить переданную силу сигнала.

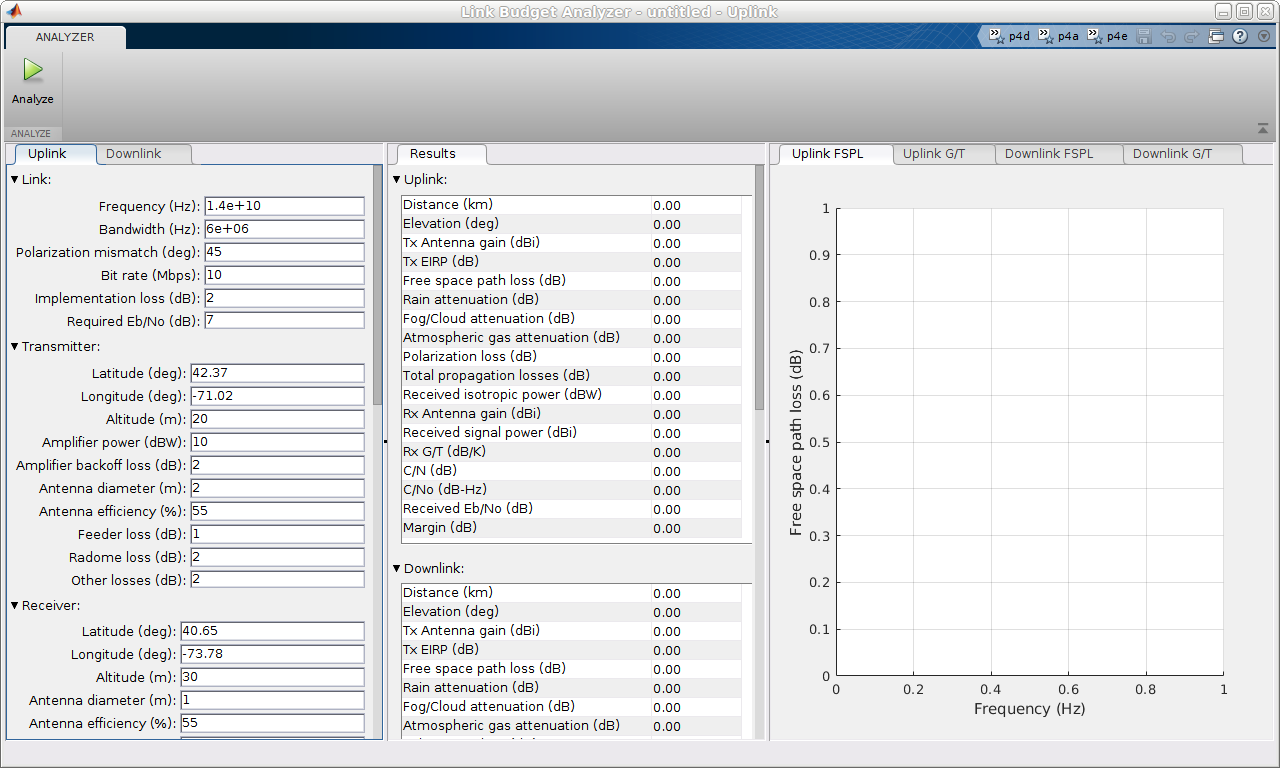

Этот пример использует linkBudgetAnalyzer приложение, чтобы свести в таблицу системные параметры и вычислить прибыли и убытки та производительность системы влияния. Отдельные вкладки задают настройки для Восходящего канала и Нисходящего канала. После определения восходящих и нисходящих настроек выберите Analyze, чтобы обновить прибыли и убытки, о которых сообщают во вкладке Results и вкладках с графиками потери пути к свободному пространству (FSPL) и G/T для восходящего канала и нисходящего канала.

Настройки

Восходящий канал и Нисходящие вкладки содержат эти разборные входные разделы параметра:

Ссылка - Содержит параметры уровня ссылки, такие как частота, пропускная способность, необходимый Eb/N0
Передатчик - Содержит передатчик определенные параметры
Получатель - Содержит получатель определенные параметры
Распространение - Содержит параметры, чтобы указать различные атмосферные элементы, которые используются, чтобы вычислить потери в пути к распространению сигнала.

Результаты

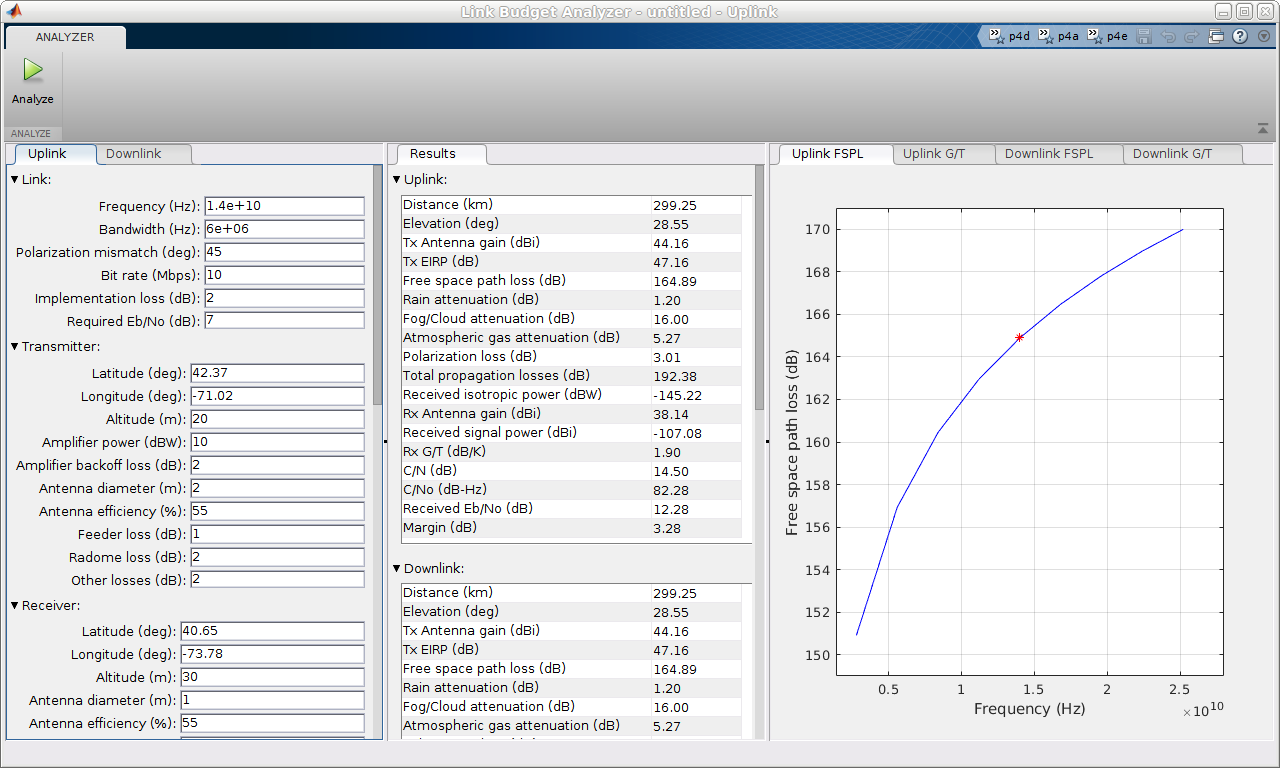

Вкладка Results содержит Восходящий канал и Нисходящие разборные разделы, которые обеспечивают бюджетные результаты ссылки для восходящего канала и нисходящего канала, соответственно. Приложение содержит список функций, используемых, чтобы вычислить результаты.

Расстояние и Повышение вычисляются из Широты, параметров входа Longitude и Altitude для передатчика и получателя.
Усиление Антенны Tx и усиление Антенны Rx являются функциями соответствующего диаметра Антенны, эффективности Антенны и параметров входа Frequency.
Tx EIRP является функцией Мощности усилителя, потери возврата Усилителя, потери Фидера, потери Антенного колпака, Других потерь и входных параметров усиления Антенны Tx. Tx EIRP, который представляет переданную эквивалентную изотропным образом излученную степень (EIRP), является количеством энергии, которое должно было бы быть излучено изотропной антенной, чтобы произвести эквивалентную плотность энергии, наблюдаемую из фактической антенны в заданном направлении. Как правило, EIRP заключается в кавычки для опорного направления антенны, которое задано как ось максимального излучения.
Переданная степень сигнала уменьшена геометрическим распространением фронта импульса. Эта потеря представлена потерей пути к Свободному пространству, которая вычисляется с помощью функции fspl, Расстояния и Частоты.
Лейтесь дождем затухание вычисляется функцией rainpl использование Расстояния, Частоты, уровня Дождя, Повышения и наклона Поляризации. Функция rainpl применяет модель затухания ливня Международного союза электросвязи (ITU), которая применяется только для частот в 1-1000 GHz [1].
Функция fogpl вычисляет затухание Вуали/Облака с помощью Расстояния, Частоты, температуры Вуали/Облака и плотности воды Вуали/Облака. Функция fogpl применяет облако ITU и модель затухания вуали, которая допустима только для частот в 10-1000 GHz [2].
Атмосферное газовое затухание является функцией Расстояния, Частоты, Температуры, Атмосферного давления и плотности Водяного пара и вычисляется с помощью функции gaspl, которая применяет ITU атмосферная газовая модель затухания, которая допустима для частот в 1-1000 GHz [3].
Потеря поляризации выведена от угла наклона Поляризации.
Общие потери распространения состоят из всех вышеупомянутых потерь.

Tx EIRP уменьшен Общими потерями распространения, чтобы обеспечить Полученную изотропную степень в получателе.
Антенна получателя усиливает Полученную изотропную степень усилением Антенны Rx, чтобы дать Полученную степень сигнала.
Rx G/T предоставляет информацию о производительности получателя, когда это увеличивается с G/T и вычисляется из усиления Антенны Rx и Системной температуры.
C/N представляет ОСШ (Отношение сигнал-шум) и является функцией Полученной изотропной степени, Rx G/T, Пропускной способности и константы Больцманна.
C/No вычисляется из C/N и Пропускной способности.
Полученный Eb/No указывает на энергию на бит и является функцией C/No и Битрейта.
Поле вычисляется из Полученного Eb/No, Необходимого Eb/No и потери Реализации. Одна цель при выполнении бюджетного анализа ссылки состоит в том, чтобы иметь удовлетворительное поле для выбранной скорости передачи данных, пропускной способности, EIRP и показателя качества получателя. Часто некоторая корректировка необходима, чтобы получить поле нужной ссылки.

Визуализация

За потерю пути и графики производительности получателя, смотрите восходящий канал и передайте в нисходящем направлении вкладки G/T и FSPL. Потеря пути к свободному пространству составляет самый большой компонент потерь распространения. Это пропорционально расстоянию и частоте. Показатель качества получателя увеличивается с усилением антенны, которое пропорционально диаметру антенны. Заданную Частоту и диаметр Антенны получателя показывает красный маркер * в графиках.

Приложение

Следующие функции используются, чтобы вычислить различные параметры и потери, упомянутые в этом примере:

Ссылки

Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.838-3: Определенная модель затухания для дождя для использования в методах прогноза. 2005.
Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.840-6: Затухание из-за облаков и вуали. 2013.
Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.676-10: Затухание атмосферными газами 2013.
