Многожильная симуляция сравнения типов демодуляции

Этот пример сравнивает демодуляция трудного решения и LLR. Это использует область потока данных в Simulink®, чтобы автоматически разделить управляемые данными фрагменты системы связи в несколько потоков и таким образом улучшания производительности симуляции путем выполнения его на нескольких ядрах рабочего стола.

Введение

Область выполнения потока данных позволяет вам использовать несколько ядер в симуляции в вычислительном отношении интенсивных систем. Этот пример показывает, как поток данных как область выполнения подсистемы улучшает производительность симуляции модели. Чтобы узнать больше о потоке данных и как запустить модели Simulink с помощью нескольких потоков, смотрите, что Многожильное Выполнение использует Область Потока данных (DSP System Toolbox).

LLR по сравнению с демодуляцией трудного решения

Этот пример показывает систему связи, которая сравнивает производительность BER при использовании LLR вместо демодуляции трудного решения в декодере. Этот пример имеет один передатчик, канал AWGN и три получателя. Эти три получателя используют различные методы декодирования, чтобы сравнить BER каждого подхода. Вычисление частоты ошибок по битам показывают в блоках Отображения для сравнения производительности этих трех получателей.

Подготовка Подсистемы Потока данных

Этот пример использует область потока данных в Simulink, чтобы использовать несколько ядер на вашем рабочем столе, чтобы улучшать производительность симуляции. Доменный параметр Подсистемы Потока данных в этой модели устанавливается как Поток данных. Можно просмотреть это путем выбора подсистемы и затем выбора View> Property Inspector. Области потока данных автоматически делят вашу модель и моделируют систему с помощью нескольких потоков для лучшей производительности симуляции. Если вы устанавливаете Доменный параметр на Поток данных, можно использовать Ассистент Симуляции Потока данных, чтобы анализировать модель, чтобы получить лучшую производительность. Можно открыть Ассистент Симуляции Потока данных путем нажатия на ассистент Потока данных кнопка ниже Автоматического параметра вычисления формата кадра в Property Inspector.

Анализ параллелизма в подсистеме потока данных

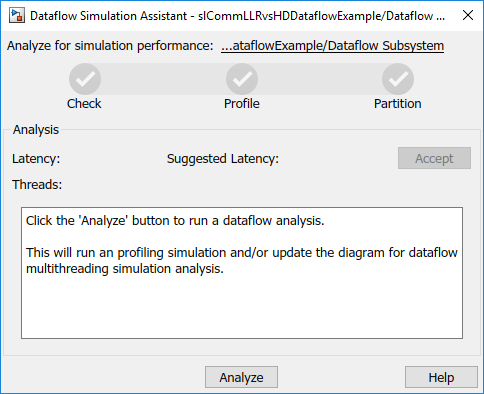

В Ассистенте Симуляции Потока данных нажмите кнопку Analyze, чтобы запустить анализ области потока данных для производительности симуляции. Если анализ закончен, Ассистент Симуляции Потока данных показывает, сколько потоков подсистема потока данных будет использовать во время симуляции.

После анализа модели ассистент показывает три потока, потому что три различных типа получателя могут запуститься независимо параллельно. Когда используемая Задержка является нулем, поток данных может только использовать этот свойственный параллелизм в модели. Эти три получателя информационно-зависимы на одном передатчике. Это вызывает узкое место, поскольку передатчик должен завершить свою обработку, прежде чем любые получатели начнут обрабатывать. Без конвейерных задержек только свойственный параллелизм в модели может быть использован, чтобы запустить Подсистему Потока данных с помощью нескольких потоков. Путем конвейеризации информационно-зависимых блоков Подсистема Потока данных может увеличить параллелизм для более высокой пропускной способности. Ассистент Симуляции потока данных показывает рекомендуемое количество конвейерных задержек как Предложенная Задержка. Предложенное значение задержки вычисляется, чтобы дать лучшую производительность.

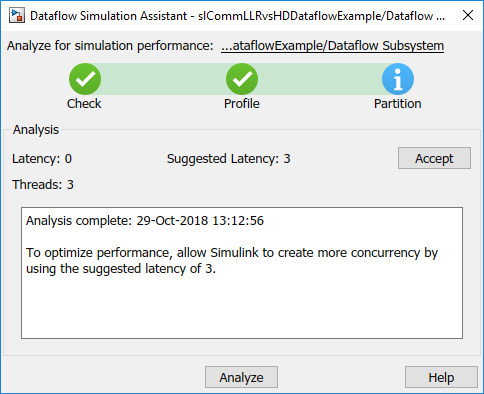

Следующая схема показывает Ассистенту Симуляции Потока данных, где Подсистема Потока данных в настоящее время задает значение задержки нуля, и предложенная задержка для системы равняется трем. Используя Предложенную Задержку значение вводит конвейерные задержки модели и позволяет большему количеству блоков запуститься параллельно.

Нажмите кнопку Accept рядом с Предложенной Задержкой в Ассистенте Симуляции Потока данных, чтобы использовать рекомендуемую задержку для Подсистемы Потока данных.

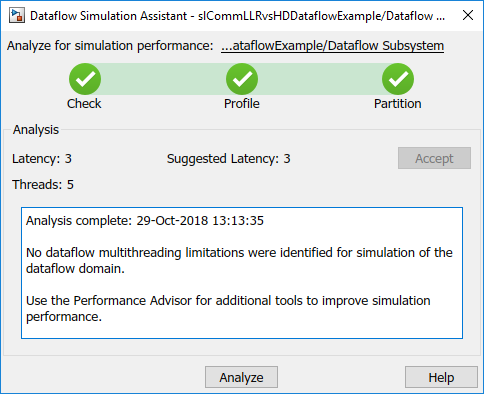

Ассистент Симуляции потока данных теперь показывает количество потоков как пять допущений, что блоки в подсистеме потока данных моделируют в параллели с помощью пяти потоков. Использование трех конвейерных задержек увеличило число блоков, которые могут быть запущены в параллели в Подсистеме Потока данных. Значение задержки может также быть введено непосредственно в Property Inspector для параметра "Задержки". Simulink показывает значение параметров задержки с помощью тегов в выходных портах подсистемы потока данных.

Многожильная производительность симуляции

Мы измеряем повышение производительности использования нескольких ядер путем сравнения времени выполнения, потраченного для под управлением модели с помощью нескольких потоков со временем, потраченным, когда модель не использует поток данных. Время выполнения измеряется с помощью sim команды, которая возвращает время выполнения симуляции модели. Эти числа и анализ были опубликованы на рабочем компьютере Windows с Intel® Xeon® CPU E5-1650 v3 3.5 процессора GHz 6 Cores 12 Threads.

Simulation execution time for multithreaded model = 4.46s
Simulation execution time for single-threaded model = 12.03s
Actual speedup with dataflow: 2.7x

Сводные данные

Этот пример показывает, как область выполнения потока данных может улучшать производительность в модели системы связи, использующей несколько ядер на рабочем столе.
