Эта модель показывает линию спутниковой связи, с помощью блоков от Communications Toolbox™, чтобы моделировать следующие нарушения:

  • Нелинейность без памяти

  • Потеря пути к свободному пространству

  • Доплеровская ошибка

  • Тепловые помехи получателя

  • Шум фазы

  • Синфазный и квадратурная неустойчивость

  • Смещения DC

Модель опционально исправляет большинство этих нарушений.

Путем моделирования прибылей и убытков от ссылки эта модель реализует бюджетные вычисления ссылки, которые определяют, может ли нисходящий канал быть закрыт с данной частотой ошибок по битам (BER). Усиление и блоки потерь, включая блок Free Space Path Loss и блок Receiver Thermal Noise, определяют скорость передачи данных, которая может поддерживаться на ссылке в аддитивном белом Гауссовом шумовом канале.

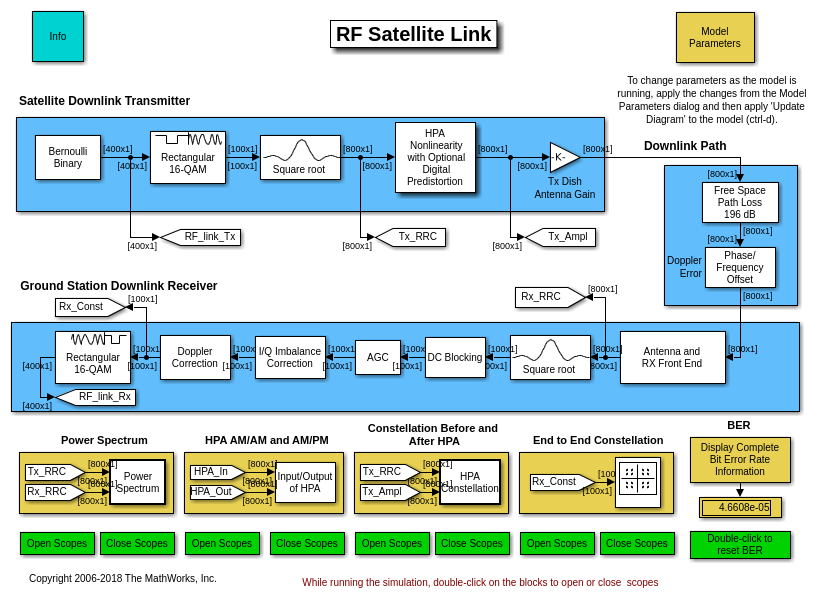

Структура примера

Пример подсвечивает и модель линии спутниковой связи и ее осциллографы сигнала. Модель состоит из Спутникового Нисходящего Передатчика, Нисходящего Пути и Получателя Нисходящего канала Наземной станции.

Блоки, которые соответствуют каждому из этих разделов,

Спутниковый нисходящий передатчик

  • Bernoulli Binary Generator - Создает случайный поток двоичных данных.

  • Rectangular QAM Modulator Baseband - Сопоставляет поток данных с 16-QAM совокупностью.

  • Raised Cosine Transmit Filter - Сверхдискретизировал и формирует модулируемый сигнал с помощью повышенной формы импульса косинуса квадратного корня.

  • HPA Nonlinearity with Optional Digital Predistortion (Мощный Усилитель) - Моделирует ламповый усилитель волны перемещения (TWTA) с помощью опции модели Салеха Memoryless Nonlinearity и опционально исправляет AM и AM/PM с блоком Digital Predistortion.

  • Gain (Усиление Спутниковой антенны Tx) - Применяет усиление передатчика параболическая спутниковая антенна.

Нисходящий путь

  • Free Space Path Loss (Нисходящий Путь) - Ослабляет сигнал потерей пути к свободному пространству.

  • Phase/Frequency Offset (Доплер Эррор) - Вращает сигнал смоделировать Доплеровскую ошибку на ссылке.

Получатель нисходящего канала наземной станции

  • Gain (Усиление Спутниковой антенны Rx) - Применяет усиление получателя параболическая спутниковая антенна.

  • Receiver Thermal Noise (Системный Временный файл Спутникового ресивера) - Добавляет белый Гауссов шум, который представляет эффективную системную температуру получателя.

  • Phase Noise - Вводит случайные возмущения фазы, которые следуют из 1/f или шума мерцания фазы.

  • I/Q Imbalance - Вводит смещение DC, амплитудную неустойчивость или неустойчивость фазы к сигналу.

  • LNA (Низкий Шумовой Усилитель) - Применяет низкое шумовое усиление усилителя.

  • Raised Cosine Receive Filter - Применяется согласованный фильтр к модулируемому сигналу с помощью квадратного корня повысил форму импульса косинуса.

  • DC Blocking - Компенсирует смещение DC в блоке I/Q Imbalance.

  • AGC - Устанавливает степень сигнала на желаемый уровень.

  • I/Q Imbalance Correction - Оценки и удаляют неустойчивость I/Q из сигнала слепым адаптивным алгоритмом.

  • Doppler Correction - Использует блок Carrier Synchronizer, чтобы компенсировать смещение несущей частоты из-за Доплера.

  • Rectangular QAM Demodulator Baseband - Demaps поток данных от 16-QAM пробела совокупности.

Исследование примера

Дважды кликните блок маркировал Model Parameters, чтобы просмотреть установки параметров для модели. Все эти параметры являются настраиваемыми. Чтобы внести изменения в параметры как, модель запускается, примените их в диалоговом окне, затем обновите модель через ctrl+d. Параметры:

Спутниковая высота (км) - Расстояние между спутником и наземной станцией. Изменение этого параметра обновляет блок Free Space Path Loss. Настройка по умолчанию 35600.

Частота (МГц) - Несущая частота ссылки. Изменение этого параметра обновляет блок Free Space Path Loss. Настройка по умолчанию 4000.

Передайте и получите диаметры антенны (m) - первый элемент в векторе представляет диаметр антенны передачи и используется, чтобы вычислить усиление в блоке Tx Dish Antenna Gain. Второй элемент представляет получить диаметр антенны и используется, чтобы вычислить усиление в блоке Rx Dish Antenna Gain. Настройка по умолчанию [.4.4].

Шумовая температура (K) - Позволяет вам выбирать из четырех эффективных системных температур шума получателя. Выбранные шумовые изменения температуры Шумовая Температура блока Receiver Thermal Noise. Настройка по умолчанию является 20 K. Выбор

  • 0 (no noise) - Используйте эту установку, чтобы просмотреть другие нарушения РФ без эффектов беспокойства шума.

  • 20 (very low noise level) - Используйте эту установку, чтобы просмотреть, как легко низкий уровень шума, когда объединено с другими нарушениями РФ, может ухудшить производительность ссылки.

  • 290 (typical noise level) - Используйте эту установку, чтобы просмотреть, как типичный тихий спутниковый ресивер действует.

  • 500 (high noise level) - Используйте эту установку, чтобы просмотреть поведение получателя, когда системная фигура шума - 2,4 дБ, и температура шума антенны является 290K.

Уровень возврата HPA - Позволяет вам выбирать из трех уровней возврата. Этот параметр используется, чтобы определить, как близко спутниковый мощный усилитель управляется к насыщению. Выбранный возврат используется, чтобы установить усиление ввода и вывода блока Memoryless Nonlinearity. Настройка по умолчанию составляет 30 дБ (незначительная нелинейность). Выбор

  • 30 dB (negligible nonlinearity) - Устанавливает среднюю входную мощность на на 30 децибелов ниже входной мощности, которая вызывает насыщение усилителя (то есть, точка, в которой кривая усиления становится плоской). Это вызывает незначительный AM-AM и К PM преобразование. Преобразование AM-AM является индикацией относительно того, как амплитудная нелинейность меняется в зависимости от значения сигнала. К PM преобразование является мерой того, как нелинейность фазы меняется в зависимости от значения сигнала.

  • 7 dB (moderate nonlinearity) - Устанавливает среднюю входную мощность на на 7 децибелов ниже входной мощности, которая вызывает насыщение усилителя. Это вызывает умеренный AM-AM и К PM преобразование, которое корректируемо с цифровым предварительным искажением.

  • 1 dB (severe nonlinearity) - Устанавливает среднюю входную мощность на на 1 децибел ниже входной мощности, которая вызывает насыщение усилителя. Это вызывает серьезный AM-AM и К PM преобразование и не корректируемо с цифровым предварительным искажением.

Доплеровская ошибка - Позволяет вам выбирать одно из двух значений Доплера. Выбор обновляет Смещение Фазы/Частоты (Доплер Эррор) блок. Настройкой по умолчанию является 0 Hz. Выбор

  • 0 Hz - Никакой Доплер на ссылке.

  • 3 Hz - Добавляет смещение несущей частоты на 3 Гц.

Шум фазы - Позволяет вам выбирать из трех значений шума фазы в получателе. Выбор обновляет блок Phase Noise. Настройкой по умолчанию является Negligible (-100 dBc/Hz @ 100 Hz). Выбор

  • Negligible (-100 dBc/Hz @ 100 Hz) - Почти никакой шум фазы.

  • Шум фазы Low (-55 dBc/Hz @ 100 Hz) - Enough, чтобы быть видимым и в спектральных и в областях I/Q и вызвать битовые ошибки, когда объединено с тепловыми помехами или другими нарушениями РФ.

  • Шум фазы High (-48 dBc/Hz @ 100 Hz) - Enough, чтобы вызвать ошибки без сложения тепловых помех или других нарушений РФ.

Неустойчивость I/Q и смещение DC - Позволяют вам выбирать из пяти типов синфазных и квадратурной неустойчивости в получателе. Выбор обновляет блок I/Q Imbalance. Настройкой по умолчанию является None. Выбор

  • 'none'- Никакая неустойчивость.

  • Amplitude imbalance (3 dB) - Применяет 1,5 усиления дБ к синфазному сигналу и-1.5 усиления дБ к квадратурному сигналу.

  • Phase imbalance (20 deg) - Вращает синфазный сигнал 10 градусами и квадратурный сигнал-10 градусами.

  • In-phase DC offset (1e-8) - Добавляет смещение DC 1e-8 к синфазной амплитуде сигнала. Это смещение изменяет полученную схему сигнального созвездия, но не вызывает ошибки на ссылке, если не объединено с тепловыми помехами или другими нарушениями РФ.

  • Quadrature DC offset (5e-8) - Добавляет, что смещение DC 5e-8 к квадратуре сигнализирует об амплитуде. Это смещение вызывает ошибки на ссылке даже когда не объединенный с тепловыми помехами или другим нарушением РФ. Это смещение также вызывает скачок DC в полученном спектре сигнала.

Цифровое предварительное искажение - Позволяет вам включать или отключать Цифровую подсистему Перед искажением. Настройкой по умолчанию является Disabled.

DC сместил исправление - Позволяет вам включать или отключать подсистему Блокирования DC. Настройкой по умолчанию является Disabled.

Доплеровское исправление - Позволяет вам включать или отключать Доплеровского Коррекшна подсистему. Настройкой по умолчанию является Disabled.

Исправление неустойчивости I/Q - Позволяет вам включать или отключать подсистему Исправления Неустойчивости I/Q. Настройкой по умолчанию является Disabled.

Результаты и отображения

Когда вы запускаете эту модель, следующие отображения активны:

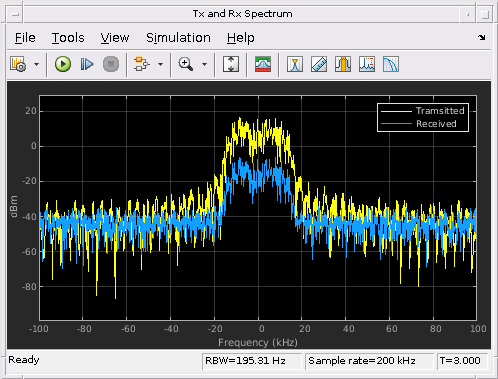

Спектр мощности - Дважды кликающий этот блок Open Scopes включает, вы, чтобы просмотреть спектр модулировали/фильтровали (желтый) сигнал и полученный сигнал перед (синей) демодуляцией.

Сравнение этих двух спектров позволяет вам просматривать эффект следующих нарушений РФ:

  • Спектральный перерост из-за нелинейности HPA вызывается блоком Memoryless Nonlinearity

  • Тепловые помехи вызываются блоком Receiver Thermal Noise

  • Мерцание фазы (то есть, 1/f шум) вызванный блоком Phase Noise

HPA AM и AM/PM - Двойной клик по этому блоку Open Scopes позволяет вам просмотреть AM и преобразование AM/PM после HPA. Эти графики позволяют вам просмотреть влияние, которое блок Digital Predistortion и HPA оказывают на линейность сигнала.

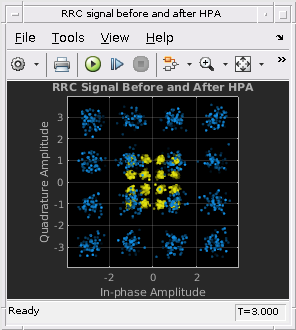

Совокупность До и после HPA - Дважды кликающий этот блок Open Scopes позволяет вам сравнить совокупность переданного сигнала перед (желтым) и после (синего) HPA. Усиление усилителя заставляет Выходной сигнал HPA быть больше, чем Входной сигнал HPA. Этот график позволяет вам просмотреть совместное воздействие и нелинейности HPA и цифрового предварительного искажения.

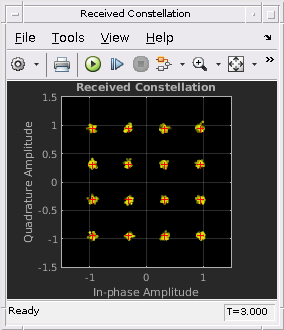

Вплотную Совокупность - Дважды кликающий этот блок Open Scopes позволяет вам сравнить ссылочную 16-QAM совокупность (красную) с полученной совокупностью QAM перед (желтой) демодуляцией. Сравнение этих схем совокупности позволяет вам просматривать влияние всех нарушений РФ на полученном сигнале и эффективности компенсаций.

Отображение частоты ошибок по битам (BER) - В правом нижнем углу модели является отображением BER модели. Вычисление BER может быть сброшено вручную путем двойного клика по зеленой кнопке "Double-click to reset BER". Это позволяет вам просматривать влияние изменений параметра, когда модель запускается.

Экспериментирование с примером

В этом разделе описываются некоторые способы, которыми можно изменить параметры модели, чтобы экспериментировать с эффектами блоков от библиотеки Impairments РФ и других блоков в модели. Можно дважды кликнуть, блок маркировал "Model Parameters" в модели, и попробуйте некоторые следующие сценарии:

Соедините прибыли и убытки - температура Шума Изменения к 290 (typical noise level), 0 (no noise) или 500 (high noise level). Измените значение Спутниковой высоты (км) или Спутниковой частоты (МГц) параметры, чтобы изменить потерю пути к свободному пространству. Кроме того, увеличьте или уменьшите Передачу и получите диаметры антенны (m) параметр, чтобы увеличить или уменьшить полученную степень сигнала. Можно просмотреть изменения в полученной совокупности в полученном осциллографе схемы сигнального созвездия и изменения в полученной степени в спектре анализатор.

Повышенный импульс косинуса, формирующий - Убеждается, что Шумовая температура установлена в 0 (no noise). Включите Совокупность До и после осциллографов HPA. Заметьте, что квадратный корень повысил результаты фильтрации косинуса в интерференции межсимвола (ISI). Это приводит к точкам, рассеиваемым свободно вокруг идеальных точек совокупности, которые вы видите в После схемы совокупности HPA. Повышенный косинус квадратного корня просачивается, получатель, в сочетании с фильтром передачи, управляет ISI, который вы видите в полученной схеме сигнального созвездия.

Преобразование HPA AM-AM и К PM преобразование - Изменение параметр уровня возврата HPA к 7 dB (moderate nonlinearity), и наблюдайте AM-AM, и К PM преобразования путем сравнения Передачи, RRC отфильтровал схему сигнального созвездия с сигналом RRC после схемы совокупности HPA. Отметьте, как преобразование AM-AM отличается согласно различным амплитудам сигнала. Можно также просмотреть эффект этого преобразования на полученном сигнале в полученной схеме сигнального созвездия. Кроме того, можно наблюдать спектральный перерост в полученном спектре сигнала анализатор. Можно также просмотреть фазовый переход в полученном сигнале в полученном осциллографе схемы сигнального созвездия.

Цифровое предварительное искажение С Цифровым проверяемым флажком перед искажением, измените параметр уровня возврата HPA на 30 dB (negligible nonlinearity), 7 dB (moderate nonlinearity) и 1 dB (severe nonlinearity), чтобы просмотреть эффект цифрового предварительного искажения на нелинейности HPA.

Шум фазы плюс преобразование AM-AM - Установленный параметр Шума Фазы на High и наблюдает увеличенное отклонение в тангенциальном направлении в полученной схеме сигнального созвездия. Также обратите внимание, что этот уровень шума фазы достаточен, чтобы вызвать ошибки в в противном случае безошибочном канале.

Смещение DC и DC смещают компенсацию - Набор неустойчивость I/Q и параметр смещения DC к In-phase DC offset (1e-8) и просматривают сдвиг совокупности в полученной схеме сигнального созвездия. Установите исправление смещения DC на Enabled и просмотрите полученную схему сигнального созвездия, чтобы просмотреть, как блок смещения DC оценивает значение смещения DC и удаляет его из сигнала. Установите компенсацию смещения DC Disabled и измените неустойчивость I/Q на Quadrature DC offset (5e-8). Просмотрите изменения в полученной схеме сигнального созвездия для большого смещения DC и скачка DC в полученном спектре сигнала. Обратите внимание на то, что LNA усиливает маленькие смещения DC так, чтобы они были видимы на схеме совокупности с намного большими пределами по осям. Установите компенсацию смещения DC Enabled и просмотрите полученную схему сигнального созвездия и спектр анализатор, чтобы видеть, как компонент DC удален.

Амплитудная неустойчивость - С отключенным исправлением неустойчивости I/Q, установила Неустойчивость I/Q и параметр смещения DC к Amplitude imbalance (3 dB) просматривать эффект несбалансированных, которые я и Q получаем в полученной схеме сигнального созвездия. Позвольте исправлению неустойчивости I/Q компенсировать амплитудную неустойчивость.

Доплер и Доплеровская компенсация - Отключают Доплеровское исправление путем снятия выделения с Доплеровским флажком исправления. Установите Доплеровскую ошибку на 3 Hz показывать эффект неисправленного Доплера на полученной схеме сигнального созвездия. Позвольте Доплеровскому исправлению показать, что синхронизатор поставщика услуг восстанавливает полученную совокупность. Повторите осуществление с различной неустойчивостью I/Q и смещения DC.

Выбранная библиография

[1] Салех, Адель А.М., "Независимые от частоты и зависимые частотой нелинейные модели усилителей TWT", IEEE® Transactions на коммуникациях, издании COM-29, № 11, ноябрь 1981.

[2] Кэсдин, Нью-Джерси, "Дискретная Симуляция Цветных Шумовых и Стохастических процессов и 1 / (f^alpha); Генерация Шума Закона о Степени", Продолжения IEEE, Издания 83, № 5, май 1995.

[3] Kasdin, Н. Джереми и Тодд Уолтер, "Дискретная симуляция шума закона о степени", 1 992 симпозиума управления частотой IEEE.

[4] Sklar, Бернард, цифровая связь: основные принципы и приложения, Englewood Cliffs, Нью-Джерси, Prentice Hall, 1988.
