Комплексная разность фаз

Выведите разность фаз между двумя комплексными входными сигналами

Библиотека

Служебные блоки

Описание

Блок Complex Phase Difference принимает два комплексных входных сигнала, которые имеют тот же размер и структурируют состояние. Вывод является разностью фаз от второго до первого, измеренного в радианах. Элементы вывода между-π и π.

Входные сигналы могут иметь любой размер или структурировать состояние. Этот блок процессы каждая пара элементов независимо.

Примеры

развернуть все

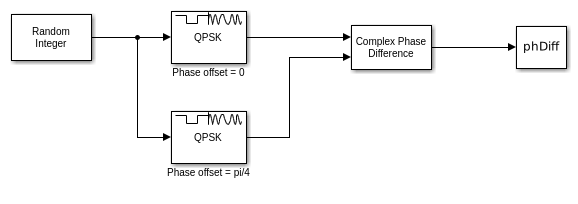

Откройте комплексную модель разности фаз. Модель генерирует случайные целые числа и применяет модуляцию QPSK. Первый модулятор QPSK имеет смещение фазы 0, в то время как второму смещали фазу пи/4. Блок Complex Phase Difference определяет разность фаз. Данные передаются рабочей области от блока To Workspace.

Запустите модель.

Отобразите разность фаз.

phDiff =

   -0.7854

Разность фаз равна-pi/4 как ожидалось.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Представлено до R2006a
