Бинарный симметричный ошибочный порт канала
Передайте случайный сигнал через бинарный симметричный канал. Для заданной вероятности появления ошибки сравните общее количество ошибок, обозначенных портом Err, чтобы закончиться сообщаемые блоком Error Rate Calculation.

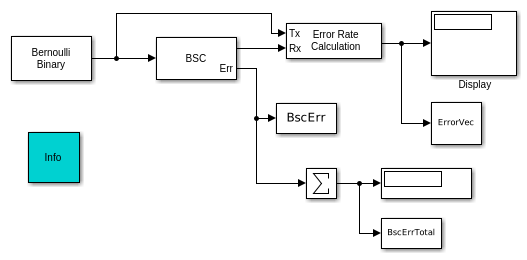

Откройте модель slex_bsc_channel_err.
Запустите модель с вероятностью появления ошибки набора блока BSC к 0,02. Результаты блока Error Rate Calculation сохранены в переменную ErrorVec базового рабочего пространства в 1 3 векторе - строке. ErrorVec содержит [BER, TotalErrors, TotalSamplesProcessed].
Total number of errors: 20296
Порт Err для Binary Symmetric Channel является бинарным вектором, длина которого совпадает с общим количеством обработанных выборок. Путем подведения итогов элементов вектора вывода Err вы получаете общее количество ошибок, введенных в данные сигнала. Сумма элементов вектора Err сохранена в переменную BscErrTotal базового рабочего пространства.
BscErrTotal: 20296
Блоки Error Rate Calculation сообщают о том же общем количестве ошибок, обозначенных BscErrTotal.
