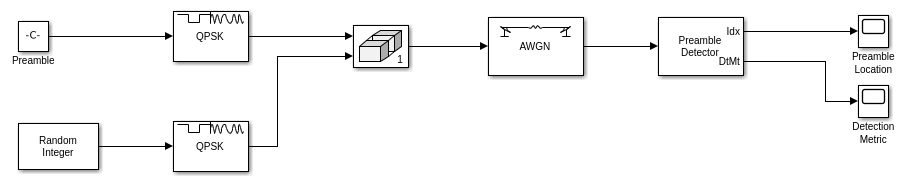

Откройте модель. Модель создает пакет путем генерации комплексной преамбулы и предварительного ожидания его к последовательности символов QPSK. Пакет проходит через шумный канал и вводится к блоку Preamble Detector. Местоположения преамбулы и метрика обнаружения выходные параметры отображены двумя Разами блоки Осциллографа.

Запустите модель.

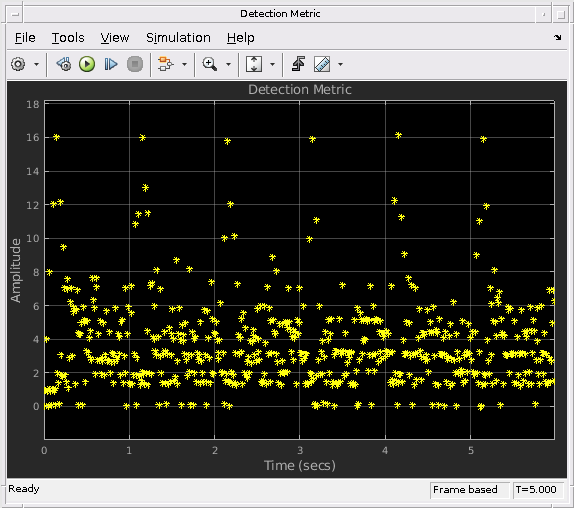

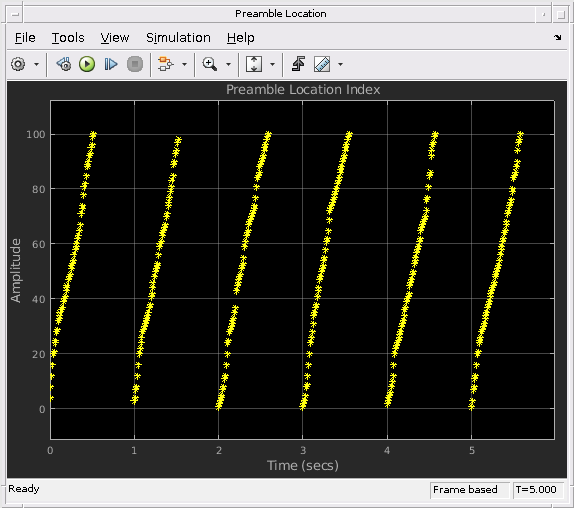

Существует много местоположений преамбулы, показанных для каждого 1 кадра с. Это вызвано тем, что метрика обнаружения превышает порог многократно в каждом кадре. Это указывает, что порог обнаружения является слишком низким. Идеально, должно только быть одно местоположение, показанное для каждого кадра, потому что существует только одна преамбула. Смотря на метрический график обнаружения, это предполагает, что порог 15 приведет к выбору пиковой метрики обнаружения.

Измените порог обнаружения от 3 до 15. Повторно выполните модель.

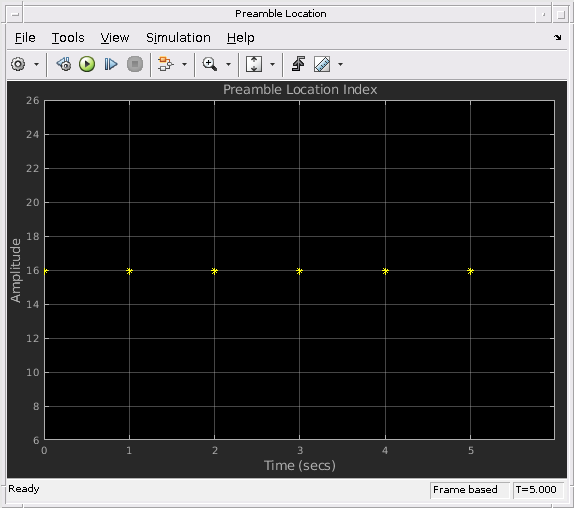

В каждом кадре индекс местоположения равняется 16. Это правильно, потому что преамбула является 16 символами долго.
