Графики поля точек и схемы совокупности

Схема графика рассеивания или совокупности используется, чтобы визуализировать совокупность в цифровой форме модулируемого сигнала.

Чтобы произвести график рассеивания из сигнала, используйте scatterplot, функционируют или используют Систему comm.ConstellationDiagram object™. График рассеивания или схема совокупности могут быть полезными при сравнении производительности системы с опубликованным стандартом, такой как 3GPP или DVB.

Вы создаете объект comm.ConstellationDiagram с объектом по умолчанию или путем определения пар "имя-значение".

Просмотрите сигналы Используя схемы совокупности

Этот пример показывает, как использовать схемы совокупности для представления QPSK переданные и полученные сигналы, которые импульсной формы с повышенным фильтром косинуса.

Создайте модулятор QPSK.

qpsk = comm.QPSKModulator;

Создайте повышенный фильтр передачи косинуса с выборками на символ, sps, равный 16.

sps = 16;
txfilter = comm.RaisedCosineTransmitFilter('Shape','Normal', ...
    'RolloffFactor',0.22, ...
    'FilterSpanInSymbols',20, ...
    'OutputSamplesPerSymbol',sps);

Сгенерируйте символы данных, примените модуляцию QPSK и передайте модулируемые данные через повышенный фильтр передачи косинуса.

data = randi([0 3],200,1);
modData = qpsk(data);
txSig = txfilter(modData);

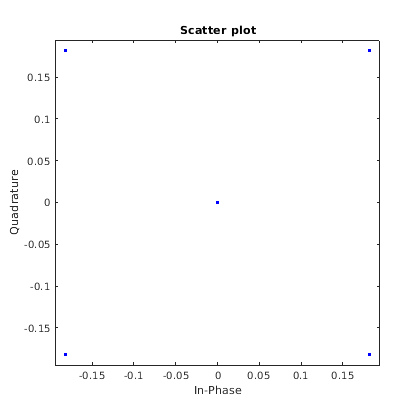

Можно отобразить схему совокупности переданного сигнала с помощью scatterplot. Поскольку сигнал сверхдискретизирован в фильтре вывод, необходимо десятикратно уменьшить количеством выборок на символ так, чтобы график рассеивания не показывал путь к переходу между точками совокупности. Если бы сигнал имел смещение синхронизации, вы могли бы обеспечить что как входной параметр, чтобы отобразить сигнальное созвездие с исправленным смещением синхронизации.

scatterplot(txSig,sps)

Поочередно, можно использовать comm.ConstellationDiagram, задавая количество выборок на символ, и в случае необходимости смещения синхронизации. Кроме того, с помощью comm.ConstellationDiagram можно показать ссылочную совокупность.

Создайте схему совокупности и установите свойство SamplesPerSymbol на фактор сверхдискретизации сигнала. Задайте схему совокупности так, чтобы она только отобразила последние 100 выборок. Это скрывает нулевые значения, выведенные фильтром RRC для первых выборок FilterSpanInSymbols.

constDiagram = comm.ConstellationDiagram('SamplesPerSymbol',sps, ...
    'SymbolsToDisplaySource','Property','SymbolsToDisplay',100);

Отобразите схему совокупности переданного сигнала.

constDiagram(txSig)

Чтобы совпадать с сигналом к его ссылочной совокупности, нормируйте фильтр путем установки его усиления на квадратный корень из свойства OutputSamplesPerSymbol. Это было ранее задано как sps. Усиление фильтра является ненастраиваемым, таким образом, объект должен быть выпущен до изменения этого значения.

release(txfilter)
txfilter.Gain = sqrt(sps);

Передайте модулируемый сигнал через нормированный фильтр.

txSig = txfilter(modData);

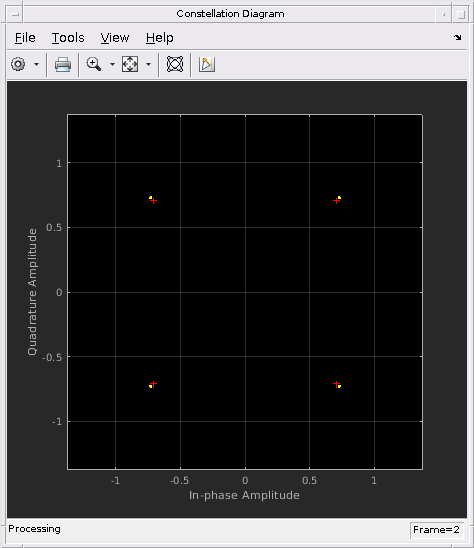

Отобразите схему совокупности нормированного сигнала. Точки данных и ссылочная совокупность почти накладываются.

constDiagram(txSig)

Чтобы просмотреть переданный сигнал более ясно, скройте ссылочную совокупность путем установки свойства ShowReferenceConstellation на false.

constDiagram.ShowReferenceConstellation = false;

Создайте сигнал с шумом путем передачи txSig через канал AWGN.

rxSig = awgn(txSig,20,'measured');

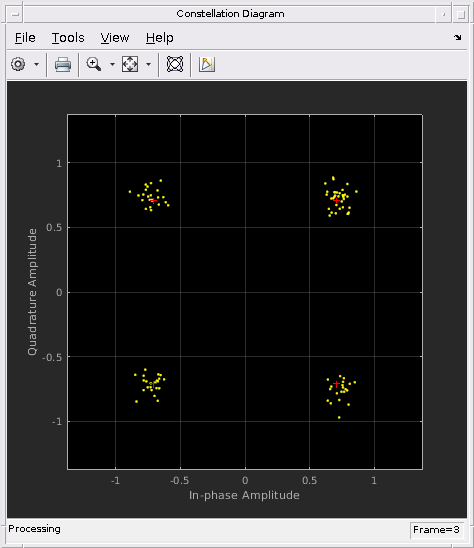

Покажите ссылочную совокупность и постройте полученное сигнальное созвездие.

constDiagram.ShowReferenceConstellation = true;
constDiagram(rxSig)

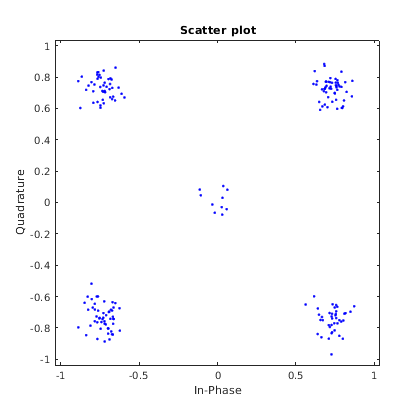

Можно также использовать scatterplot, чтобы просмотреть этот сигнал с шумом, но существует не создано в опции, чтобы добавить ссылочную совокупность с помощью scatterplot.

scatterplot(rxSig,sps)
