Начало работы с устройствами MCC
Этот пример показывает, как начать с устройствами MCC из командной строки с помощью основанного на сеансе интерфейса.
Узнайте доступные устройства
Используйте функцию daq.getDevices, чтобы отобразить список устройств, доступных вашей машине и MATLAB®.
devices = daq.getDevices
devices = Data acquisition devices: index Vendor Device ID Description ----- ------ --------- ------------------------------------------- 1 ni Dev1 National Instruments USB-6255 2 mcc Board0 Measurement Computing Corp. USB-1208FS-Plus 3 mcc Board1 Measurement Computing Corp. USB-1608GX-2AO 4 mcc Board2 Measurement Computing Corp. USB-1604HS-2AO 5 mcc Board3 Measurement Computing Corp. USB-1608FS-Plus 6 mcc Board4 Measurement Computing Corp. USB-1616FS
Изучите детали устройства
Чтобы узнать больше об отдельном устройстве, кликните по имени устройства в списке в Командном окне или получите доступ к устройству в массиве, возвращенном функцией daq.getDevices.
devices(3)
ans =
mcc: Measurement Computing Corp. USB-1608GX-2AO (Device ID: 'Board1')
Analog input subsystem supports:
4 ranges supported
Rates from 0.1 to 500000.0 scans/sec
16 channels ('Ai0' - 'Ai15')
'Voltage' measurement type
Analog output subsystem supports:
-10 to +10 Volts range
Rates from 0.1 to 500000.0 scans/sec
2 channels ('Ao0','Ao1')
'Voltage' measurement type
Получите данные
Получать данные:
Создайте сеанс, описывающий операцию, чтобы выполнить
Добавьте входные каналы в сеанс
Запустите приобретение
Функция daq.createSession создает сеанс. Сеанс содержит информацию, описывающую оборудование, частоту развертки, длительность и другие свойства, сопоставленные с приобретением. Создайте сеанс и присвойте его переменной.
s = daq.createSession('mcc')
s = Data acquisition session using Measurement Computing Corp. hardware: Will run for 1 second (1000 scans) at 1000 scans/second. No channels have been added.
По умолчанию сеанс сконфигурирован для 1 000 сканирований в секунду и длительности одной секунды. В данном примере примите эти значения по умолчанию.
Функция addAnalogInputChannel присоединяет канал аналогового входа к сеансу. Можно добавить больше чем один канал в сеанс. В данном примере добавьте только один.
addAnalogInputChannel(s,'Board1',0,'Voltage'); s
s =
Data acquisition session using Measurement Computing Corp. hardware:
Will run for 1 second (1000 scans) at 1000 scans/second.
Number of channels: 1
index Type Device Channel MeasurementType Range Name
----- ---- ------ ------- --------------- ---------------- ----
1 ai Board1 Ai0 Voltage (Diff) -10 to +10 Volts
Функция startForeground запускает приобретение и возвращает результаты.
data = startForeground(s);

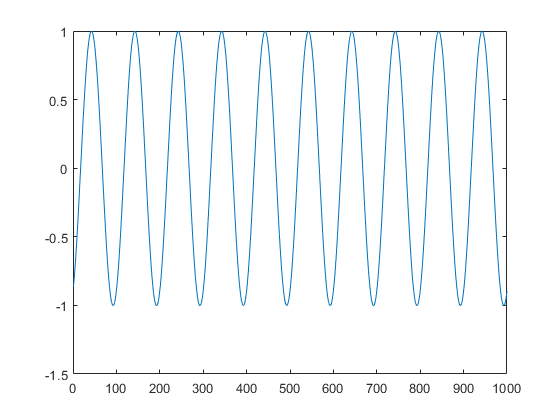

Сеанс получил 1 000 сканирований. Постройте фрагмент полученных данных:
plot(data)
Измените свойства по умолчанию приобретения
По умолчанию, сеансы, запущенные в течение одной секунды на 1 000 сканирований в секунду. Чтобы получить на более высоком уровне в течение более длительного времени, измените свойства Rate и DurationInSeconds.
s.Rate = 5000; s.DurationInSeconds = 2; s
s =
Data acquisition session using Measurement Computing Corp. hardware:
Will run for 2 seconds (10000 scans) at 5000 scans/second.
Number of channels: 1
index Type Device Channel MeasurementType Range Name
----- ---- ------ ------- --------------- ---------------- ----
1 ai Board1 Ai0 Voltage (Diff) -10 to +10 Volts
Запустите приобретение и отобразите полученные данные на графике:
data = startForeground(s); plot(data)
