Загрузите предварительно обученную сеть и веб-камеру

Загрузите предварительно обученную сверточную нейронную сеть для классификации изображений. SqueezeNet, GoogLeNet, ResNet-18 и MobileNet-v2 являются относительно быстрыми сетями. SqueezeNet является самой быстрой сетью, и ее карта активации класса имеет в четыре раза более высокое разрешение, чем карты других сетей. Вы не можете использовать отображение активации класса с сетями, которые имеют несколько полносвязных слоев в конце сети, таких как AlexNet, VGG-16 и VGG-19.

netName = "squeezenet";
net = eval(netName);

Создайте объект webcam и подключение к вашей веб-камере.

camera = webcam;

Извлеките входной размер изображений и выходные классы сети. Функция помощника activationLayerName, заданная в конце этого примера, возвращает имя слоя, чтобы извлечь активации от. Этот слой является слоем ReLU, который следует за последним сверточным слоем сети.

inputSize = net.Layers(1).InputSize(1:2);
classes = net.Layers(end).Classes;
layerName = activationLayerName(netName);

Отобразите карты активации класса

Создайте фигуру и выполните отображение активации класса в цикле. Чтобы отключить выполнение цикла, закройте фигуру.

h = figure('Units','normalized','Position',[0.05 0.05 0.9 0.8],'Visible','on');

while ishandle(h)

Возьмите снимок состояния с помощью веб-камеры. Измените размер изображения так, чтобы длина его самой короткой стороны (в этом случае, высота изображения) равнялась входному размеру изображений сети. Как вы изменяете размер, сохраняете соотношение сторон изображения. Можно также изменить размер изображения к большему или меньшему размеру. Создание изображения большие увеличения разрешение итоговой карты активации класса, но может привести к менее точным полным прогнозам.

Вычислите активации измененного изображения в слое ReLU, который следует за последним сверточным слоем сети.

    im = snapshot(camera);
    imResized = imresize(im,[inputSize(1), NaN]);
    imageActivations = activations(net,imResized,layerName);

Карта активации класса для определенного класса является картой активации слоя ReLU, который следует за итоговым сверточным слоем, взвешенным тем, сколько каждая активация вносит в итоговый счет того класса. Те веса равняются весам итогового полносвязного слоя сети для того класса. SqueezeNet не имеет итогового полносвязного слоя. Вместо этого вывод слоя ReLU, который следует за последним сверточным слоем, уже является картой активации класса.

Вы можете genereate карта активации класса для любого выходного класса. Например, если сеть делает неправильную классификацию, можно сравнить карты активации класса для истинных и предсказанных классов. В данном примере сгенерируйте карту активации класса для предсказанного класса с самым высоким счетом.

    scores = squeeze(mean(imageActivations,[1 2]));

    if netName ~= "squeezenet"
        fcWeights = net.Layers(end-2).Weights;
        fcBias = net.Layers(end-2).Bias;
        scores =  fcWeights*scores + fcBias;

        [~,classIds] = maxk(scores,3);

        weightVector = shiftdim(fcWeights(classIds(1),:),-1);
        classActivationMap = sum(imageActivations.*weightVector,3);
    else
        [~,classIds] = maxk(scores,3);
        classActivationMap = imageActivations(:,:,classIds(1));
    end


Вычислите метки высшего класса, и финал нормировал очки класса.

    scores = exp(scores)/sum(exp(scores));
    maxScores = scores(classIds);
    labels = classes(classIds);

Постройте карту активации класса. Отобразите оригинальное изображение в первом подграфике. Во втором подграфике используйте функцию помощника CAMshow, заданную в конце этого примера, чтобы отобразить карту активации класса сверх затемненной полутоновой версии оригинального изображения. Отобразите лучшие три предсказанных метки с их предсказанными очками.

    subplot(1,2,1)
    imshow(im)

    subplot(1,2,2)
    CAMshow(im,classActivationMap)
    title(string(labels) + ", " + string(maxScores));

    drawnow

end

Очистите объект веб-камеры.

clear camera

Карты в качестве примера

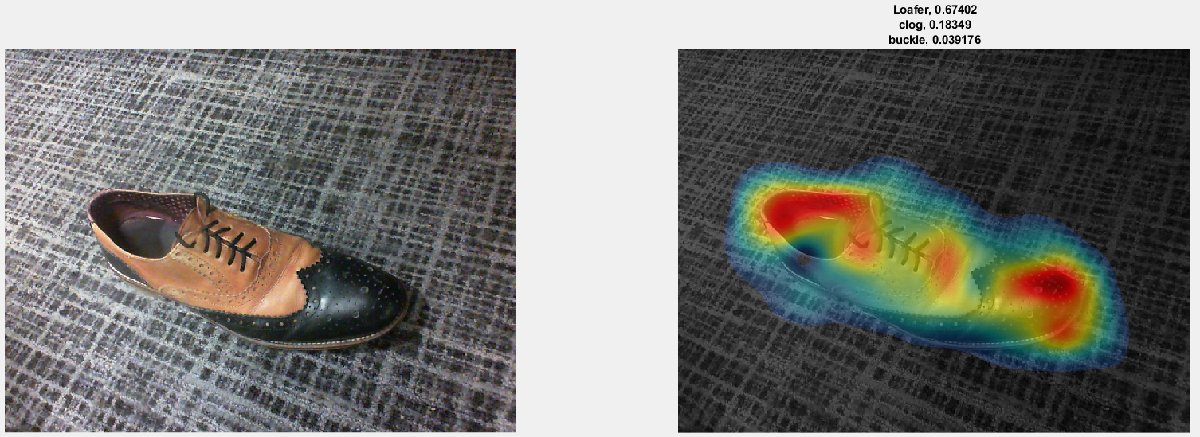

Сеть правильно идентифицирует объект в этом изображении как бездельник (тип обуви). Карта активации класса в изображении направо показывает вклад каждой области входного изображения к предсказанному классу Loafer. Красные области способствуют больше всего. Сеть основывает свой classifaction на целой обуви, но самый сильный вход прибывает из красных областей – то есть, совет и открытие обуви.

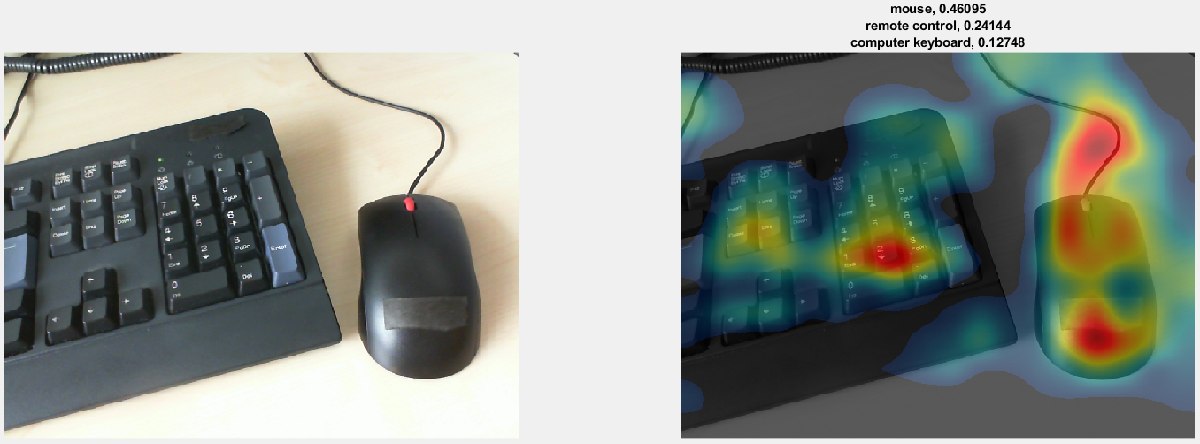

Сеть классифицирует это изображение как мышь. Когда карта активации класса показывает, прогноз базируется не только на мыши в изображении, но также и клавиатуре. Поскольку набор обучающих данных, вероятно, имеет много изображений мышей рядом с клавиатурами, сеть предсказывает, что отображает содержащий клавиатуры, более вероятно, будут содержать мышей.

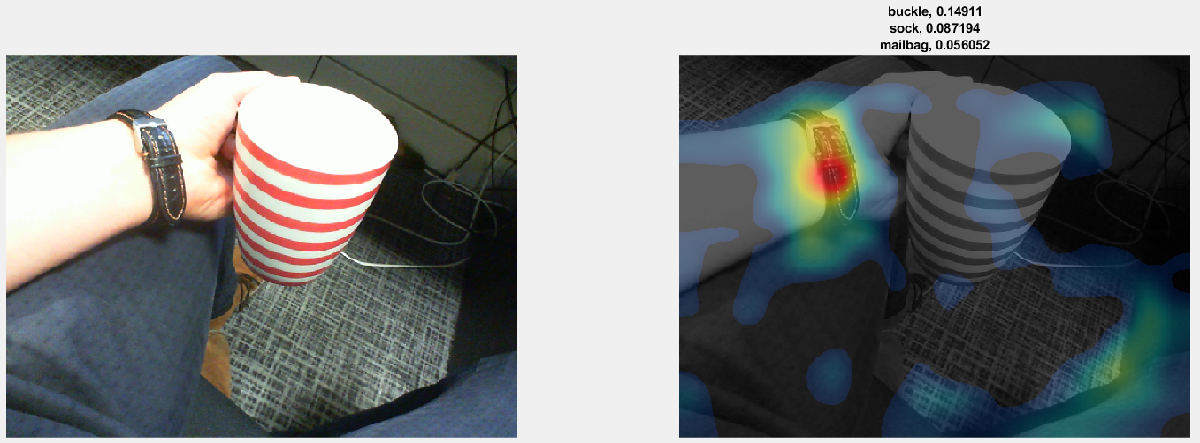

Сеть классифицирует это изображение кофейной чашки как застежка. Когда карта активации класса показывает, сеть неправильно классифицирует изображение, потому что изображение содержит слишком много объектов соединения. Сеть обнаруживает и фокусируется на браслете часов, не кофейной чашке.

Функции помощника

CAMshow(im,CAM) накладывает карту активации класса CAM на затемненной, полутоновой версии изображения im. Функция изменяет размер карты активации класса к размеру im, нормирует его, пороги это снизу, и визуализирует его с помощью палитры jet.

function CAMshow(im,CAM)
imSize = size(im);
CAM = imresize(CAM,imSize(1:2));
CAM = normalizeImage(CAM);
CAM(CAM<0.2) = 0;
cmap = jet(255).*linspace(0,1,255)';
CAM = ind2rgb(uint8(CAM*255),cmap)*255;

combinedImage = double(rgb2gray(im))/2 + CAM;
combinedImage = normalizeImage(combinedImage)*255;
imshow(uint8(combinedImage));
end

function N = normalizeImage(I)
minimum = min(I(:));
maximum = max(I(:));
N = (I-minimum)/(maximum-minimum);
end

function layerName = activationLayerName(netName)

if netName == "squeezenet"
    layerName = 'relu_conv10';
elseif netName == "googlenet"
    layerName = 'inception_5b-output';
elseif netName == "resnet18"
    layerName = 'res5b_relu';
elseif netName == "mobilenetv2"
    layerName = 'out_relu';
end

end
