Нейрон жесткого предела с 2 входами обучен классифицировать 5 входных векторов в две категории. Однако, потому что 1 входной вектор намного больше, чем все другие, обучение занимает много времени.

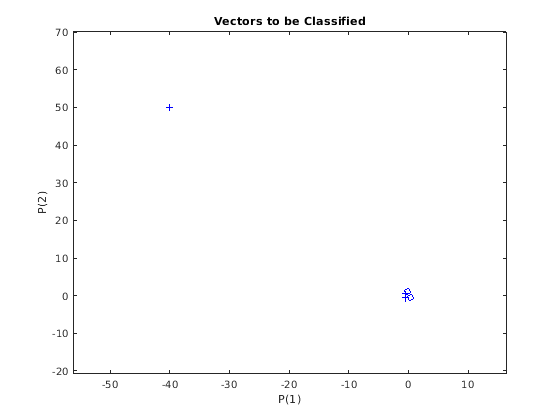

Каждый из этих пяти вектор-столбцов в X задает входные векторы с 2 элементами, и вектор - строка T задает целевые категории вектора. Постройте эти векторы с PLOTPV.

X = [-0.5 -0.5 +0.3 -0.1 -40; -0.5 +0.5 -0.5 +1.0 50];
T = [1 1 0 0 1];
plotpv(X,T);

Обратите внимание на то, что 4 входных вектора имеют намного меньшие значения, чем пятый вектор в верхнем левом углу графика. perceptron должен правильно классифицировать эти 5 входных векторов на X в эти две категории, заданные T.

PERCEPTRON создает новую сеть, которая затем сконфигурирована с входом и целевыми данными, которые приводят к начальным значениям для его весов и смещения. (Настройка обычно не необходима, когда она сделана автоматически, АДАПТИРУЮТСЯ и TRAIN.)

net = perceptron;
net = configure(net,X,T);

Добавьте начальную попытку нейрона классификации к графику.

Начальные веса обнуляются, таким образом, любой вход дает тот же вывод, и строка классификации даже не появляется на графике. Страх не... мы собираемся обучить его!

hold on
linehandle = plotpc(net.IW{1},net.b{1});

АДАПТИРУЙТЕСЬ возвращает новый сетевой объект, который выполняет как лучший классификатор, сетевой вывод и ошибка. Этот цикл адаптирует сеть и строит график классификации, пока ошибка не является нулем.

E = 1;
while (sse(E))
   [net,Y,E] = adapt(net,X,T);
   linehandle = plotpc(net.IW{1},net.b{1},linehandle);
   drawnow;
end

Обратите внимание на то, что perceptron потребовались три передачи, чтобы разобраться в нем. Это долгое время для такой простой проблемы. Причиной в течение долгого учебного времени является вектор выброса. Несмотря на долгое учебное время, perceptron все еще учится правильно и может использоваться, чтобы классифицировать другие входные параметры.

Теперь SIM может использоваться, чтобы классифицировать любой другой входной вектор. Например, классифицируйте входной вектор [0.7; 1.2].

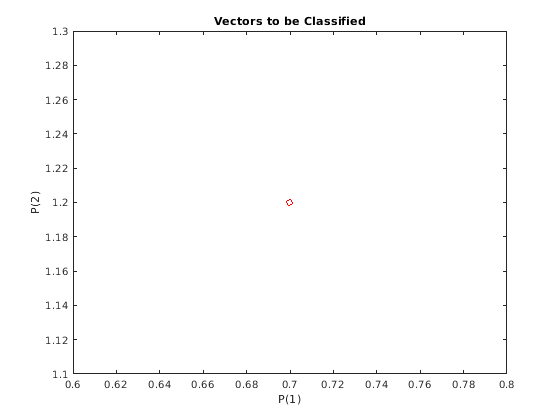

График этой новой точки с исходным набором обучающих данных показывает, как сеть выполняет. Чтобы отличить его от набора обучающих данных, окрасьте его в красный.

x = [0.7; 1.2];
y = net(x);
plotpv(x,y);
circle = findobj(gca,'type','line');
circle.Color = 'red';

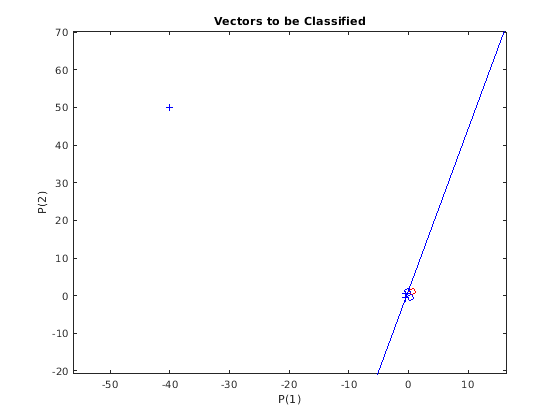

Включите "содержат" так предыдущий график, не стирается. Добавьте набор обучающих данных и строку классификации к графику.

hold on;
plotpv(X,T);
plotpc(net.IW{1},net.b{1});
hold off;

Наконец, масштабируйте в сферу интересов.

perceptron правильно классифицировал нашу новую точку (на красный) как категория "нуль" (представленный кругом) и не "один" (представленный плюс). Несмотря на долгое учебное время, perceptron все еще учится правильно. Чтобы видеть, как уменьшать учебные времена, сопоставленные с векторами выброса, смотрите "Нормированный пример" Правила Perceptron.

axis([-2 2 -2 2]);
