Непрерывно-разовая оценка передаточной функции
Этот пример показывает, как использовать блок Discrete Transfer Function Estimator, чтобы оценить значение и фазовый отклик непрерывно-разового аналогового фильтра.

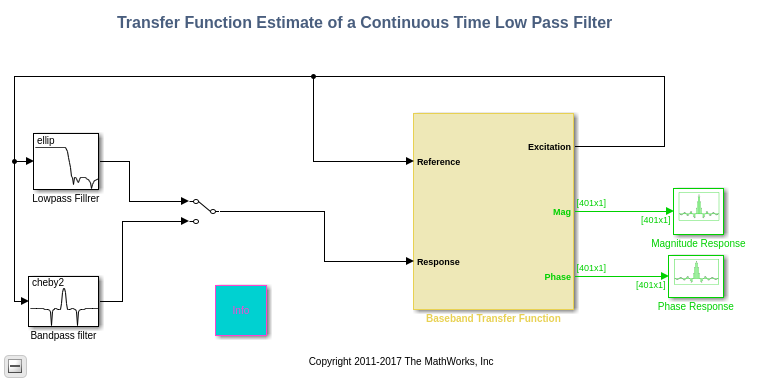

Модель в качестве примера
Исследование примера

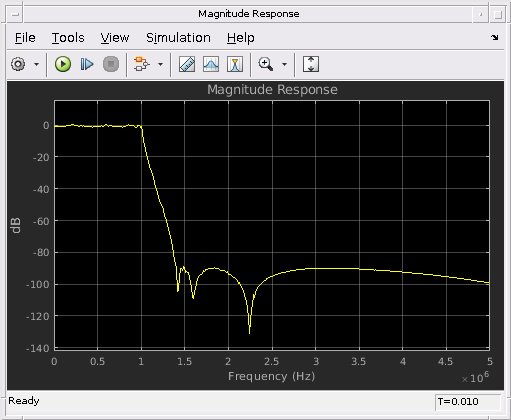

Этот пример оценивает значение и фазовый отклик двух аналоговых фильтров:
a. lowpass, восьмой порядок эллиптический фильтр с частотой ребра полосы пропускания 1 МГц.
b. Полоса пропускания, восьмой порядок фильтр Чебышева II с более низкими и верхними частотами ребра полосы задерживания 2 МГц и 3 МГц, соответственно.
Можно использовать ручной блок switch, чтобы переключиться между двумя фильтрами, в то время как модель запускается.
Можно задать следование диалогового окна блока Baseband Transfer Function: пропускная способность сигнала без псевдонимов (BW), длина БПФ, используемая по оценке передачи и количеству спектральных средних значений раньше, сглаживала оценку.
Вход возбуждения является случайным сигналом с равномерным распределением. Мы питаем возбуждение через фильтры под тестом. Мы передаем и возбуждение и пропустили сигналы через аналоговые фильтры сглаживания с Гц BW пропускной способности, и затем мы затем преобразовываем их к сигналам дискретного времени с помощью Нулевого Порядка, Содержат блоки с частотой дискретизации 2.56*BW Гц. Дискретное возбуждение и выходные сигналы питаются блок Discrete Transfer Estimator. Фазовый отклик вычисляется с помощью блока Phase Extractor. Мы используем осциллографы графика массивов, чтобы визуализировать предполагаемое значение фильтра и фазовый отклик.
