Векторный проект квантизатора

Этот пример показывает Векторный Процесс проектирования Квантизатора с помощью Обобщенного Ллойда Алгоритма (GLA) для двумерного входа.

Приложения

Этот пример использует Обобщенный Алгоритм Ллойда, который является общим алгоритмом проекта книги шифров для сжатия цифрового изображения.

Исследование примера

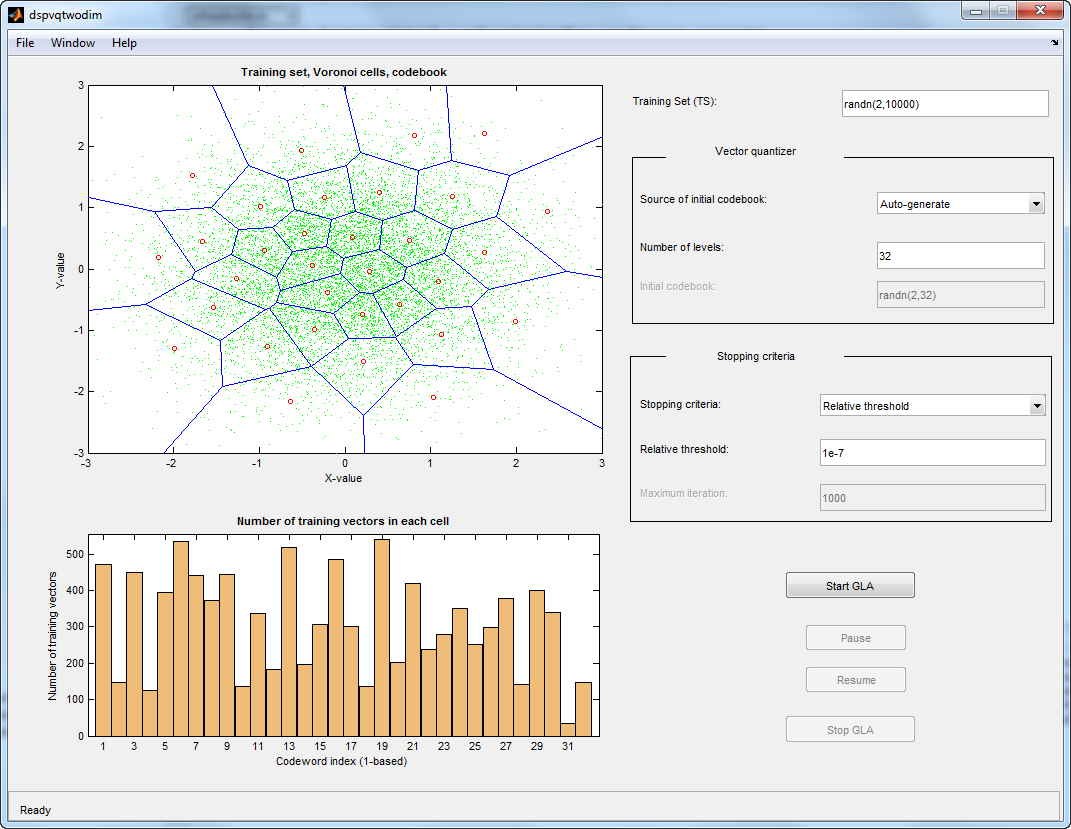

Двумерную книгу шифров и соответствующие ячейки Voronoi показывают в верхнем графике. Отдельные значения книги шифров представлены маленькими круглыми символами. Набор обучающих данных показывают в графике как светло-зеленое облако точек позади ячеек. Можно исследовать каждую кодовую комбинацию путем щелчка правой кнопкой по нему и удержания кнопки мыши вниз. Можно изменить значения кодовой комбинации путем щелчка левой кнопкой по символу, удержания кнопки мыши вниз и перетаскивания его к новому местоположению. Ячейки Voronoi изменяются, чтобы указать на обновленный раздел.

Более низкий график показывает количество учебных векторов, принадлежащих каждой ячейке Voronoi.

Чтобы запустить пример, необходимо задать набор обучающих данных и количество уровней. Введите набор обучающих данных с помощью параметра Набора обучающих данных (TS). Введите первоначальную книгу шифров одним из трех способов:

  • Автоматически сгенерируйте - пример выберет набор начальных значений книги шифров на основе значения, вводимого в Количество параметра уровней.

  • Определяемый пользователем - Использование Начальный параметр книги шифров, чтобы ввести книгу шифров.

  • Из графика - используются значения книги шифров, показанные в графике.

Критерий остановки является "Относительным порогом", "Максимальная итерация", и "Независимо от того, что на первом месте". Относительный порог и Максимальные параметры Итерации используются, чтобы завершить критерий остановки.

Попытайтесь отличаться один или несколько доступных параметров, запустите пример и наблюдайте изменение в книге шифров после каждой итерации, пока критерию остановки не будут соответствовать.

Ссылки

Gersho, А. и Р. Грэй. Векторное квантование и сжатие сигнала. Бостон: Kluwer академические издатели, 1992.
