getSpectrumData

Сохраните данные о спектре, показанные в спектре анализатор

свернуть все на странице

Синтаксис

spectrumTable = getSpectrumData(scope)

Описание

spectrumTable = getSpectrumData(scope) возвращает спектр и спектрограмму, отображенную на спектре анализатор наряду с дополнительной статистикой о спектре.

Примеры

свернуть все

Открыть скрипт

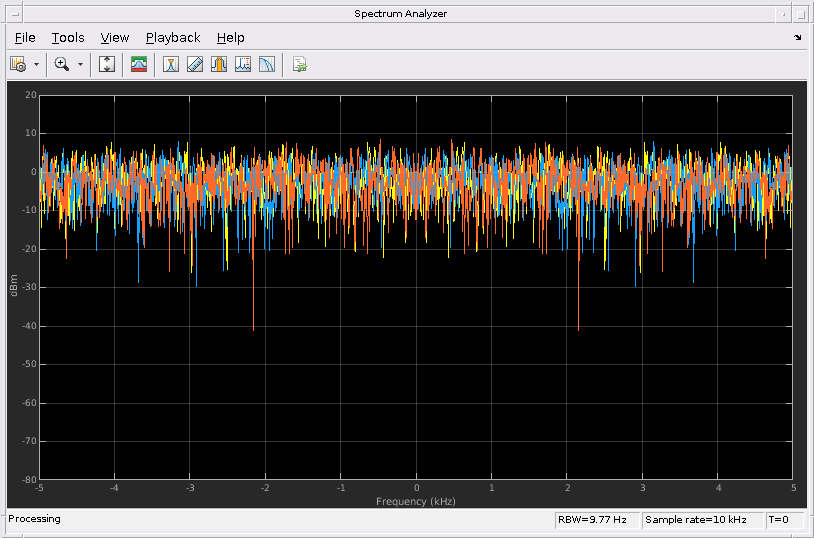

Сохраните оценку спектра, отображенную на спектре анализатор.

Создайте Спектр Системный объект Анализатора, scope, и сгенерируйте данные.

scope = dsp.SpectrumAnalyzer;
scope(randn(5000,3))

Сохраните данные от последнего спектра, показанного на спектре анализатор к таблице.

specTable = getSpectrumData(scope)

specTable =

  1x3 table

    SimulationTime       Spectrum        FrequencyVector
    ______________    _______________    _______________

         [0]          [1536x3 double]    [1536x1 double]

Входные параметры

свернуть все

Спектр анализатор вы хотите запросить. Задайте Систему dsp.SpectrumAnalyzer object™ или объект Spectrum Analyzer Configuration для спектра блок анализатора.

Выходные аргументы

свернуть все

Таблица спектра возвращена содержащий следующие поля:

Поле Описание
SimulationTimeВремя симуляции
SpectrumСтепень, плотность энергии или данные о спектре RMS
SpectrogramДанные о спектрограмме
MinHoldTraceМинимальные данные о трассировке хранения
MaxHoldTraceМаксимальные данные о трассировке хранения
FrequencyVectorВектор частоты

Смотрите также

Функции

Объекты

Системные объекты

Блоки

Введенный в R2017b
