Двунаправленная линейная развертка

В этом примере блок Chirp выводит двунаправленный, линейно развернутый сигнал щебета, который отображен Осциллографом времени и Спектром Анализатор. Можно также экспортировать сигнал в рабочее пространство MATLAB блоком Signal To Workspace.

Чтобы создать двунаправленную развертку, установите параметр режима Sweep на Bidirectional. Задайте итоговую частоту двунаправленной развертки ко времени установки Target, равному, чтобы Развернуть время, в этом случае Целевая частота становится итоговой частотой в развертке. Обратите внимание на то, что в двунаправленной развертке, период развертки является дважды временем Развертки однонаправленной развертки.

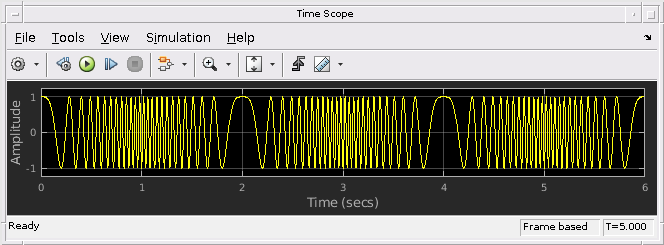

Запустите модель, чтобы видеть вывод в Осциллографе Времени и Спектре Анализатор.

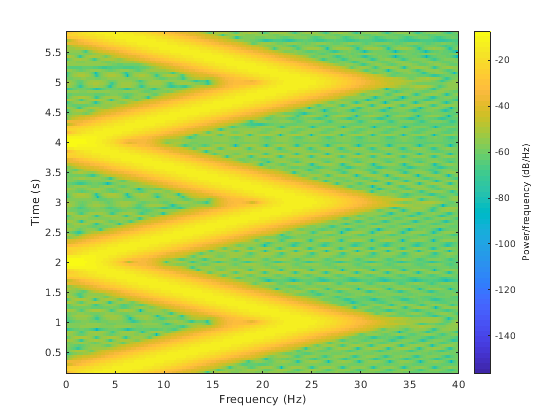

Можно также просмотреть спектрограмму путем сохранения вывода в рабочую область и использования этой команды:

spectrogram(dsp_examples_yout,hamming(128),110,0:.01:40,400)
