pzoptions

Создайте список опций графика полюса/нуля

свернуть все на странице

Синтаксис

P = pzoptions
P = pzoption('cstprefs')

Описание

P = pzoptions возвращает список доступных параметров для графиков полюса/нуля (полюс/нуль, полюс/нуль ввода - вывода и корневой годограф) с набором значений по умолчанию.. Можно использовать эти опции, чтобы настроить внешний вид графика полюса/нуля из командной строки.

P = pzoption('cstprefs') инициализирует опции графика с опциями, которые вы выбрали в Системе управления и Редакторе Настроек System Identification Toolbox. Для получения дополнительной информации о редакторе, см. Редактор Настроек Тулбокса.

Эта таблица суммирует доступные опции графика полюса/нуля.

ОпцияОписание
Заголовок, XLabel, YLabelТекст метки и стиль
TickLabelСтиль метки в виде галочки
Сетка Покажите или скройте сетку, заданную как одно из следующих значений: 'off' | 'on'
Значение по умолчанию: 'off'
GridColorЦвет линий сетки, заданных как одно из следующего: Вектор значений RGB в области значений [0,1] | вектор символов названия цвета |'none'. Например, для желтого цвета, задайте как одно из следующего: [1 1 0], 'yellow' или 'y'.
Значение по умолчанию: [0.15,0.15,0.15]
XlimMode, YlimMode Ограничьте режимы
Xlim, YlimПределы осей
IOGrouping Группировка пар ввода - вывода, заданных как одно из следующих значений: 'none' |'inputs'|'outputs'|'all'
Значение по умолчанию: 'none'
InputLabels, OutputLabels Стили метки ввода и вывода
InputVisible, OutputVisibleВидимость каналов ввода и вывода
FreqUnits

Единицы частоты, заданные как одно из следующих значений:

  • 'Hz'

  • 'rad/second'

  • 'rpm'

  • 'kHz'

  • 'MHz'

  • 'GHz'

  • 'rad/nanosecond'

  • 'rad/microsecond'

  • 'rad/millisecond'

  • 'rad/minute'

  • 'rad/hour'

  • 'rad/day'

  • 'rad/week'

  • 'rad/month'

  • 'rad/year'

  • 'cycles/nanosecond'

  • 'cycles/microsecond'

  • 'cycles/millisecond'

  • 'cycles/hour'

  • 'cycles/day'

  • 'cycles/week'

  • 'cycles/month'

  • 'cycles/year'

Значение по умолчанию: 'rad/s'

Можно также задать 'auto', который использует единицы частоты rad/TimeUnit относительно модулей системного времени, заданных в свойстве TimeUnit. Для нескольких систем с различными единицами измерения времени используются модули первой системы.

Единицы измерения времени

Единицы измерения времени, заданные как одно из следующих значений:

  • 'nanoseconds'

  • 'microseconds'

  • 'milliseconds'

  • 'seconds'

  • 'minutes'

  • 'hours'

  • 'days'

  • 'weeks'

  • 'months'

  • 'years'

Значение по умолчанию: 'seconds'

Можно также задать 'auto', который использует единицы измерения времени, заданные в свойстве TimeUnit входной системы. Для нескольких систем с различными единицами измерения времени используются модули первой системы.

ConfidenceRegionNumberSD

Количество стандартных отклонений, чтобы использовать при отображении характеристики области уверенности для идентифицированных моделей (допустимый только iopzplot).

Примеры

свернуть все

Этот пример использование:

Скрипт Open Live Script

Создайте набор опции по умолчанию для графиков корневого годографа.

opt = pzoptions;

В опциях графика задайте сетку как видимую.

opt.Grid = 'on';

Используйте заданные опции, чтобы построить корневой годограф передаточной функции.

 h = rlocusplot(tf(1,[1,.2,1,0]),opt);

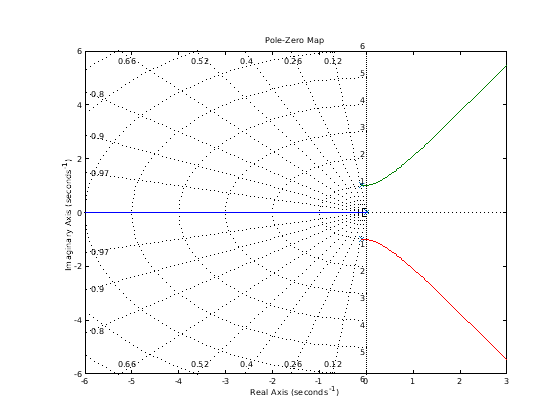

График корневого годографа сгенерирован с включенной сеткой.

Смотрите также

| | |

Представленный в R2012a
