Коррекция гистограммы

Процесс настраивающих значений интенсивности может быть сделан автоматически с помощью коррекции гистограммы. Коррекция гистограммы включает преобразование значений интенсивности так, чтобы гистограмма выходного изображения приблизительно совпадала с заданной гистограммой. По умолчанию функция коррекции гистограммы, histeq, пытается совпадать с плоской гистограммой 64 интервалам, но можно задать различную гистограмму вместо этого.

Заметьте, как эта кривая отражает гистограммы в предыдущей фигуре с входными значениями в основном между 0,3 и 0.6, в то время как выходные значения распределяются равномерно между 0 и 1.

Настройте значения интенсивности Используя коррекцию гистограммы

Этот пример показывает, как использовать коррекцию гистограммы, чтобы настроить контраст полутонового изображения. Оригинальное изображение имеет низкий контраст с большинством пиксельных значений посреди области значений интенсивности. histeq производит выходное изображение с пиксельными значениями, равномерно распределенными в области значений.

Считайте изображение в рабочую область.

I = imread('pout.tif');

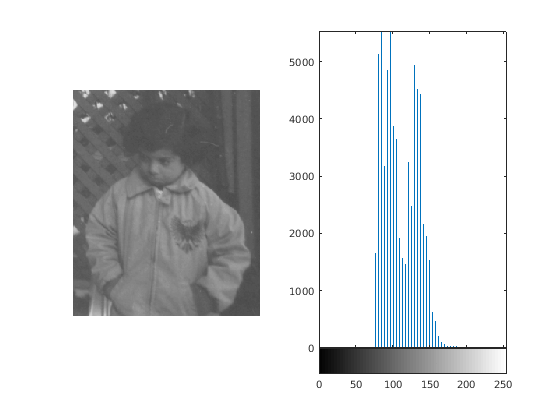

Отобразите изображение и его гистограмму.

figure
subplot(1,2,1)
imshow(I)
subplot(1,2,2)
imhist(I,64)

Настройте контраст с помощью коррекции гистограммы. В этом примере функция коррекции гистограммы, histeq, пытается совпадать с плоской гистограммой 64 интервалам, которая является поведением по умолчанию. Можно задать различную гистограмму вместо этого.

J = histeq(I);

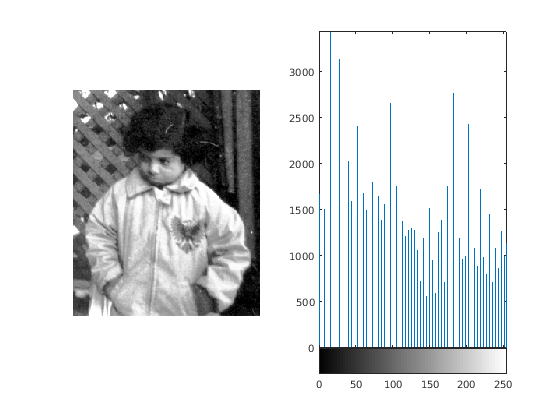

Отобразите контрастное откорректированное изображение и его новую гистограмму.

figure
subplot(1,2,1)
imshow(J)
subplot(1,2,2)
imhist(J,64)

Постройте кривую преобразования для коррекции гистограммы

Этот пример показывает, как построить кривую преобразования для коррекции гистограммы. histeq может возвратиться 1 256 вектор, который показывает, для каждого возможного входного значения, получившегося выходного значения. (Значения в этом векторе находятся в области значений [0,1], независимо от класса входного изображения.) Можно отобразить эти данные на графике, чтобы получить кривую преобразования.

Считайте изображение в рабочую область.

I = imread('pout.tif');

Настройте контраст с помощью коррекции гистограммы, с помощью функции histeq. Задайте полутоновое возвращаемое значение преобразования, T, который является вектором, который сопоставляет graylevels в интенсивности, отображает I к уровням серого в J.

[J,T] = histeq(I);

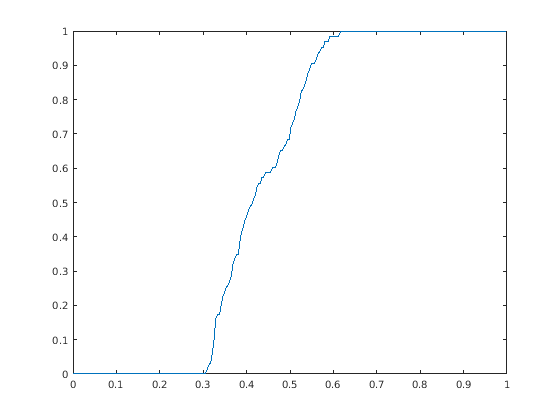

Постройте кривую преобразования. Заметьте, как эта кривая отражает гистограммы в предыдущей фигуре с входными значениями в основном между 0,3 и 0.6, в то время как выходные значения распределяются равномерно между 0 и 1.

figure
plot((0:255)/255,T);
