Измерение угла пересечения

Этот пример показывает, как измерить угол и точку пересечения между двумя лучами с помощью bwtraceboundary, который является стандартной программой трассировки контура. Общей задачей в приложениях машинного зрения является оставляющее руки свободными измерение с помощью методов получения изображений и обработки изображений.

Шаг 1: Загрузка изображения

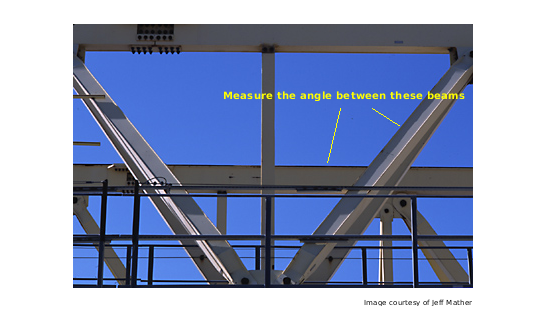

Читайте в gantrycrane.png и чертите стрелки, указывающие на два луча интереса. Это - изображение портального подъемного крана, используемого, чтобы собрать мост.

RGB = imread('gantrycrane.png');
imshow(RGB);

text(size(RGB,2),size(RGB,1)+15,'Image courtesy of Jeff Mather',...
     'FontSize',7,'HorizontalAlignment','right');

line([300 328],[85 103],'color',[1 1 0]);
line([268 255],[85 140],'color',[1 1 0]);

text(150,72,'Measure the angle between these beams','Color','y',...
     'FontWeight', 'bold');

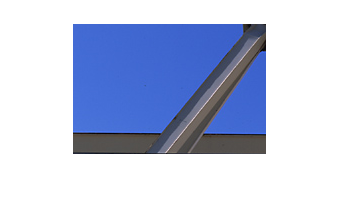

Шаг 2: извлеките видимую область

Обрежьте изображение, чтобы получить только лучи портального подъемного крана, выбранного ранее. Этот шаг облегчит извлекать ребра двух металлических лучей.

% you can obtain the coordinates of the rectangular region using
% pixel information displayed by imtool
start_row = 34;
start_col = 208;

cropRGB = RGB(start_row:163, start_col:400, :);

imshow(cropRGB)

% Store (X,Y) offsets for later use; subtract 1 so that each offset will
% correspond to the last pixel before the region of interest
offsetX = start_col-1;
offsetY = start_row-1;

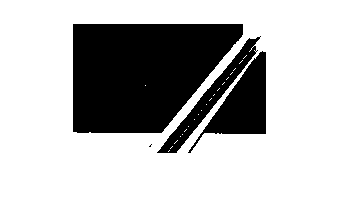

Шаг 3: порог изображение

Преобразуйте изображение в черный цвет и белый цвет для последующей экстракции координат ребра с помощью стандартной программы bwtraceboundary.

I = rgb2gray(cropRGB);
BW = imbinarize(I);
BW = ~BW;  % complement the image (objects of interest must be white)
imshow(BW)

Шаг 4: найдите начальную точку на каждом контуре

Стандартная программа bwtraceboundary требует, чтобы вы задали одну точку на контуре. Эта точка используется в качестве стартового местоположения для процесса трассировки контура.

Чтобы извлечь ребро более низкого луча, выберите столбец в изображении и осмотрите его, пока переход от фонового пикселя до объектного пикселя не произойдет. Сохраните это местоположение для дальнейшего использования в стандартной программе bwtraceboundary. Повторите эту процедуру для другого луча, но на этот раз проследив горизонтально.

dim = size(BW);

% horizontal beam
col1 = 4;
row1 = find(BW(:,col1), 1);

% angled beam
row2 = 12;
col2 = find(BW(row2,:), 1);

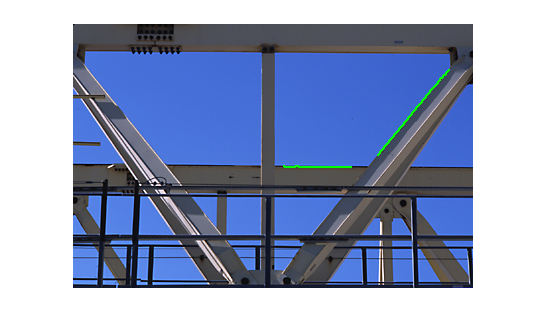

Шаг 5: проследите контуры

Стандартная программа bwtraceboundary используется, чтобы извлечь (X, Y) местоположения граничных точек. В порядке максимизировать точность угла и вычислений точки пересечения, важно извлечь как можно больше точек, принадлежащих ребрам луча. Необходимо определить число точек экспериментально. Поскольку начальная точка для горизонтальной планки была получена путем сканирования с севера на юг, является самым безопасным установить начальный поисковый шаг указывать на за пределами объекта, т.е. 'Севера'.

boundary1 = bwtraceboundary(BW, [row1, col1], 'N', 8, 70);

% set the search direction to counterclockwise, in order to trace downward.
boundary2 = bwtraceboundary(BW, [row2, col2], 'E', 8, 90,'counter');

imshow(RGB); hold on;

% apply offsets in order to draw in the original image
plot(offsetX+boundary1(:,2),offsetY+boundary1(:,1),'g','LineWidth',2);
plot(offsetX+boundary2(:,2),offsetY+boundary2(:,1),'g','LineWidth',2);

Шаг 6: подходящие строки к контурам

Несмотря на то, что (X, Y) координирует пары, были получены на предыдущем шаге, не, все точки лежат точно на строке. Которые должны использоваться, чтобы вычислить угол и точку пересечения? Предположение, что все полученные точки одинаково важны, подходящие строки к граничным пиксельным местоположениям.

Уравнение для строки является y = [x 1] * [a; b. Можно решить для параметров и 'b' в смысле наименьших квадратов при помощи polyfit.

ab1 = polyfit(boundary1(:,2), boundary1(:,1), 1);
ab2 = polyfit(boundary2(:,2), boundary2(:,1), 1);

Шаг 7: найдите угол пересечения

Используйте скалярное произведение, чтобы найти угол.

vect1 = [1 ab1(1)]; % create a vector based on the line equation
vect2 = [1 ab2(1)];
dp = dot(vect1, vect2);

% compute vector lengths
length1 = sqrt(sum(vect1.^2));
length2 = sqrt(sum(vect2.^2));

% obtain the larger angle of intersection in degrees
angle = 180-acos(dp/(length1*length2))*180/pi
angle = 129.4971

Шаг 8: найдите точку пересечения

Решите систему двух уравнений в порядке получить (X, Y) координаты точки пересечения.

intersection = [1 ,-ab1(1); 1, -ab2(1)] \ [ab1(2); ab2(2)];
% apply offsets in order to compute the location in the original,
% i.e. not cropped, image.
intersection = intersection + [offsetY; offsetX]
intersection = 2×1

  143.0917
  295.7494

Шаг 9: Постройте график результатов.

inter_x = intersection(2);
inter_y = intersection(1);

% draw an "X" at the point of intersection
plot(inter_x,inter_y,'yx','LineWidth',2);

text(inter_x-60, inter_y-30, [sprintf('%1.3f',angle),'{\circ}'],...
     'Color','y','FontSize',14,'FontWeight','bold');

interString = sprintf('(%2.1f,%2.1f)', inter_x, inter_y);

text(inter_x-10, inter_y+20, interString,...
     'Color','y','FontSize',14,'FontWeight','bold');
