Обзор

LTE Toolbox™ предоставляет услуги, чтобы сгенерировать последовательности символов, соответствующих физическим каналам и сигналам. Индексы для отображения этих последовательностей к сетке ресурса также сгенерированы. Для удобства LTE Toolbox использует MATLAB^® линейный стиль индексации, чтобы представлять эти индексы.

Размер сетки ресурса подкадра

Прежде, чем применить модуляцию OFDM (ОБПФ), физические каналы и сигналы в LTE сопоставлены с различными фрагментами сетки ресурса подкадра. Сетка ресурса подкадра представлена в LTE Toolbox как многомерный массив следующего размера.

В предыдущем выражении, $$N_{RB}$$ количество блоков ресурса, охватывающих доступную пропускную способность, $$N_{symb}$$ количество OFDM (или SC-FDMA в восходящем канале) символы на слот, и $$P$$ количество портов антенны. Поэтому сетка ресурса представляет подкадр (два слота) и целая пропускная способность, поскольку существует 12 поднесущих на блок ресурса. Для одного случая антенны сетка ресурса может быть двумерной матрицей следующего размера.

Создание пустой сетки ресурса

Создайте пустую нисходящую сетку ресурса с помощью двух различных методов. Допустимые и эквивалентные сетки ресурса подкадра могут быть созданы с помощью функции lteDLResourceGrid или функции MATLAB® zeros.

enb.CyclicPrefix = 'Normal';
enb.NDLRB = 9;
enb.CellRefP = 1;
noSymbolsSlot = 7;

resourceGrid1 = lteDLResourceGrid(enb);
resourceGrid2 = zeros(enb.NDLRB*12, noSymbolsSlot*2, enb.CellRefP);

isequal(resourceGrid1,resourceGrid2)

ans = logical
   1

Индексация сетки ресурса

Сгенерируйте ссылочный сигнал и сопоставьте его с пустой сеткой ресурса для одного случая антенны. LTE Toolbox(TM) был разработан, чтобы упростить отображение физических каналов и сигналов в сетке ресурса.

Настройте настройки всей ячейки. Создайте структуру и задайте настройки всей ячейки как ее поля.

enb.CyclicPrefix = 'Normal';
enb.NDLRB = 6;
enb.CellRefP = 1;
enb.NCellID = 1;
enb.NSubframe = 0;
enb.DuplexMode = 'FDD';
antPort = 0;

Структура enb теперь содержит параметры, требуемые функциями быть названными затем.

Используйте lteDLResourceGrid, чтобы создать пустую сетку ресурса подкадра, затем заполните его со ссылочными символами. Для этого вызовите функции lteCellRS и lteCellRSIndices.

resourceGrid = lteDLResourceGrid(enb);
ind = lteCellRSIndices(enb,antPort);
rs = lteCellRS(enb,antPort);
resourceGrid (ind) = rs;

Вызов функции lteCellRSIndices генерирует список индексов, идентифицирующих туда, где ссылочный сигнал состоит в том, чтобы быть сопоставлен, тогда как вызов lteCellRS генерирует ссылочные символы сигнала.

Линейные индексы и индексы

Сгенерируйте индексы в линейной и нижней форме. Весь LTE индексные функции генерации Toolbox� может произвести или линейные или нижние форматы путем установки строки подходящих вариантов. Значением по умолчанию является линейный стиль индексации, который предоставляет доступ к любому элементу матрицы с одним индексным значением. Преобразованная в нижний индекс индексация элемента матрицы также доступна. Используя преобразованную в нижний индекс индексацию на 2D матрице, можно получить доступ к каждому элементу с набором двух элементов, представляющих эквиваленты строки и столбца.

Отметьте, линейный стиль индексации позволяет вам удобно сопоставлять ссылочные символы последовательности с соответствующим местоположением в сетке ресурса со всего одной строкой кода. Отображение ссылочных символов к сетке ресурса с помощью преобразованных в нижний индекс индексов потребовало бы большего количества изящества.

Создайте структуру, задающую настройки всей ячейки как ее поля. Нуль присвоения как номер порта антенны.

enb.CyclicPrefix = 'Normal';
enb.NDLRB = 6;
enb.CellRefP = 1;
enb.NCellID = 1;
enb.NSubframe = 0;
enb.DuplexMode = 'FDD';

antPort = 0;

Структура enb теперь содержит параметры, требуемые функциями быть названными затем.

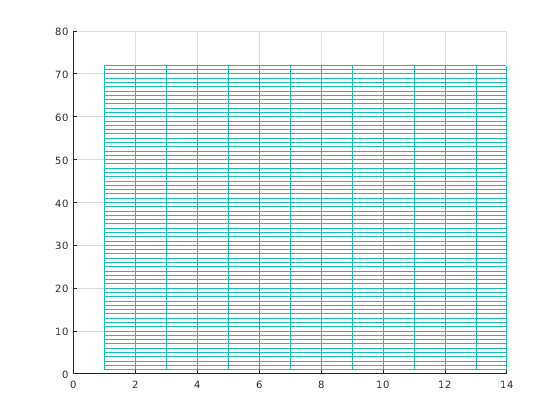

Используйте lteDLResourceGrid, чтобы создать пустую сетку ресурса подкадра и lteCellRS, чтобы создать ссылочные символы сигнала. Просмотрите пустую сетку ресурса.

resourceGrid = lteDLResourceGrid(enb);
rs = lteCellRS(enb,antPort);
mesh(abs(resourceGrid))
view(2)

После того, как индексы сгенерированы, и ссылочные символы сопоставлены с сеткой ресурса, сетка ресурса повторно построена, чтобы показать ссылочное отображение символа.

Сгенерируйте линейные индексы. Поскольку линейная индексация является значением по умолчанию, следующие два вызова эквивалентны.

ind_lin = lteCellRSIndices(enb,antPort);
ind_lin = lteCellRSIndices(enb,antPort,'ind')

ind_lin = 48x1 uint32 column vector

    2
    8
   14
   20
   26
   32
   38
   44
   50
   56
      ⋮

Сопоставление ссылочных символов сигнала к сетке ресурса с помощью линейных индексов, ind_lin, просто требует, чтобы вы присвоили ссылочные символы сигнала сетке ресурса, указывающей на активные индексы.

resourceGrid(ind_lin) = rs;

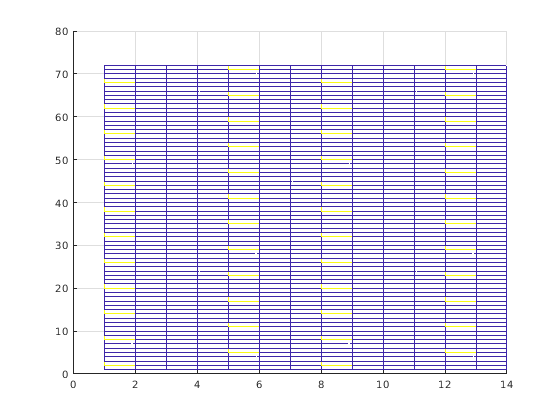

Переграфический вывод сетки ресурса показывает ссылочные символы, активные для настроек всей ячейки, присвоенных в enb.

figure
mesh(abs(resourceGrid))
view(2)

Также сгенерируйте индексы в нижней форме путем обеспечения строки опции 'sub' для lteCellRSIndices.

ind_sub = lteCellRSIndices(enb,antPort,'sub')

ind_sub = 48x3 uint32 matrix

    2    1    1
    8    1    1
   14    1    1
   20    1    1
   26    1    1
   32    1    1
   38    1    1
   44    1    1
   50    1    1
   56    1    1
      ⋮

В этом случае выходной аргумент, ind_sub, [поднесущая, символ OFDM, порт антенны] матричный формат сетки ресурса. Эти индексы вычисляются для порта антенны 0.

Преобразование между линейными индексами и индексами

Преобразование между линейными индексами и индексами может быть достигнуто с помощью ind2sub MATLAB и функций sub2ind. Также все индексные функции генерации в LTE Toolbox могут произвести оба формата.

Мультиантенна линейные индексы

Сгенерируйте индексы в мультиантенне линейная форма. Эта форма является вариантом MATLAB® линейный стиль индексации, в котором индексы, соответствующие для каждого порта антенны, находятся в различном столбце. Однако все индексы находятся все еще в линейной форме. Несколько функций тулбокса возвращают индексы в мультиантенне линейная форма.

Чтобы проиллюстрировать это, вызовите функциональный ltePDSCH для четырех случаев антенны.

enb.CellRefP = 4;
enb.CFI = 1;
enb.NCellID = 1;
enb.NSubframe = 0;
enb.NDLRB = 6;
enb.CyclicPrefix = 'Normal';
enb.DuplexMode = 'FDD';

pdsch.TxScheme = 'TxDiversity';
pdsch.Modulation = 'QPSK';
pdsch.RNTI = 1;
pdsch.PRBSet = (0:5).';

data = ones(768,1);
symb = ltePDSCH(enb,pdsch,data);
size(symb)

ans = 1×2

   384     4

symb(1:10,:)

ans = 10×4 complex

  -0.5000 - 0.5000i   0.0000 + 0.0000i  -0.5000 - 0.5000i   0.0000 + 0.0000i
   0.5000 - 0.5000i   0.0000 + 0.0000i  -0.5000 + 0.5000i   0.0000 + 0.0000i
   0.0000 + 0.0000i  -0.5000 - 0.5000i   0.0000 + 0.0000i   0.5000 - 0.5000i
   0.0000 + 0.0000i  -0.5000 - 0.5000i   0.0000 + 0.0000i  -0.5000 + 0.5000i
   0.5000 - 0.5000i   0.0000 + 0.0000i   0.5000 + 0.5000i   0.0000 + 0.0000i
  -0.5000 + 0.5000i   0.0000 + 0.0000i   0.5000 + 0.5000i   0.0000 + 0.0000i
   0.0000 + 0.0000i   0.5000 + 0.5000i   0.0000 + 0.0000i  -0.5000 + 0.5000i
   0.0000 + 0.0000i   0.5000 + 0.5000i   0.0000 + 0.0000i   0.5000 - 0.5000i
  -0.5000 - 0.5000i   0.0000 + 0.0000i   0.5000 + 0.5000i   0.0000 + 0.0000i
  -0.5000 + 0.5000i   0.0000 + 0.0000i  -0.5000 + 0.5000i   0.0000 + 0.0000i

Выходным аргументом, symb, является матрица с четырьмя столбцами, в которых каждый столбец соответствует каждому порту антенны.

В аналогичном формате сгенерируйте индексы для PDSCH путем вызова ltePDSCHIndices.

pdschIndices = ltePDSCHIndices(enb,pdsch,pdsch.PRBSet);
size(pdschIndices)

ans = 1×2

   384     4

pdschIndices(1:10,:)

ans = 10x4 uint32 matrix

    145   1153   2161   3169
    146   1154   2162   3170
    147   1155   2163   3171
    148   1156   2164   3172
    149   1157   2165   3173
    150   1158   2166   3174
    151   1159   2167   3175
    152   1160   2168   3176
    153   1161   2169   3177
    154   1162   2170   3178

Снова, каждый столбец соответствует каждому из четырех портов антенны. Конкатенация всех четырех столбцов производит вектор-столбец индексов с помощью MATLAB линейный стиль индексации.

Индексная основа

Сгенерируйте или основанные на нуле или индексы на основе один. Все операции отображения в документах технической характеристики (TS) LTE относятся к основанной на нуле индексации. Индексы However, MATLAB® должны быть на основе одним. LTE Toolbox™ генерирует индексы на основе один по умолчанию, но можно сгенерировать основанные на нуле индексы путем установки строки подходящих вариантов.

Создайте структуру установки всей ячейки и присвойте номер порта антенны.

enb.NDLRB = 6;
enb.NCellID = 1;
enb.CyclicPrefix = 'Normal';
enb.DuplexMode = 'FDD';

antPort = 0;

Поскольку индексация на основе одна является значением по умолчанию, можно сгенерировать индексы на основе один путем определения флага '1based' или пропуска его.

ind = lteCellRSIndices(enb,antPort);
ind = lteCellRSIndices(enb,antPort,'1based');

Сгенерируйте основанные на нуле индексы путем определения флага '0based'.

ind = lteCellRSIndices(enb,antPort,'0based');

Блоки ресурса

3GPP документы описывает блок ресурса, чтобы быть группой элементов ресурса, охватывающих 12 последовательных поднесущих в частотном диапазоне и один слот во временном интервале. Для обработки эффективности, LTE Toolbox™, управляет на подкадре (два временных интервала) основанием и описывает пару блока ресурса, чтобы представлять 12 последовательных охватов поднесущих в частотном диапазоне и одном подкадре (два слота) во временном интервале. Например, команда ltePDSCHIndices использует параметр PRBSet, чтобы задать набор индексов физического блока ресурса (PRB) для подкадра данных.

Создайте структуру настроек всей ячейки и задайте настройку PDSCH.

enb.CellRefP = 4;
enb.CFI = 1;
enb.NCellID = 1;
enb.NSubframe = 0;
enb.NDLRB = 6;
enb.CyclicPrefix = 'Normal';
enb.DuplexMode = 'FDD';

pdsch.TxScheme = 'TxDiversity';
pdsch.Modulation = 'QPSK';
pdsch.RNTI = 1;
pdsch.PRBSet = (0:5).';

Создайте набор индексов PDSCH PRB для инициализированной настройки.

pdschIndices = ltePDSCHIndices(enb,pdsch,pdsch.PRBSet);
size(pdschIndices)

ans = 1×2

   384     4

pdschIndices(1:10,:)

ans = 10x4 uint32 matrix

    145   1153   2161   3169
    146   1154   2162   3170
    147   1155   2163   3171
    148   1156   2164   3172
    149   1157   2165   3173
    150   1158   2166   3174
    151   1159   2167   3175
    152   1160   2168   3176
    153   1161   2169   3177
    154   1162   2170   3178

pdsch

pdsch = struct with fields:
      TxScheme: 'TxDiversity'
    Modulation: 'QPSK'
          RNTI: 1
        PRBSet: [6x1 double]

pdsch.PRBSet может быть или вектор-столбцом или матрицей 2D столбца. Если вы обеспечиваете вектор-столбец, распределение ресурсов является тем же самым в обоих слотах подкадра, что означает, что набор индексов ресурса применяется к обоим временным интервалам подкадра. С другой стороны, если вы обеспечиваете матрицу 2D столбца, индексы PRB относятся к каждому слоту индивидуально.
