daspectm

Управляйте вертикальным преувеличением в отображении карты

Синтаксис

daspectm(zunits)
daspectm(zunits,vfac)
daspectm(zunits,vfac,lat,long)
daspectm(zunits,vfac,lat,long,az)
daspectm(zunits,vfac,lat,long,az,radius)

Описание

daspectm(zunits) устанавливает свойство 'DataAspectRatio' осей карты так, чтобы ось z была в пропорции к x-and y-projected координаты. Это разрешает данным о повышении быть отображенными без вертикального искажения. Параметр zunits задает модули данных о повышении и может быть любыми единицами длины, распознанными unitsratio.

daspectm(zunits,vfac) устанавливает свойство 'DataAspectRatio' так, чтобы ось z была вертикально преувеличена факторным vfac. Если не использовано, значением по умолчанию не является никакое вертикальное преувеличение.

daspectm(zunits,vfac,lat,long) устанавливает соотношение сторон на основе локальной шкалы карты в заданном географическом положении. Если не использовано, значением по умолчанию является центр пределов карты.

daspectm(zunits,vfac,lat,long,az) также задает направление, вдоль которого вычисляется шкала. Если не использовано, 90 градусов (на запад) принят.

daspectm(zunits,vfac,lat,long,az,radius) задает радиус сферы. radius может быть одним из значений, поддержанных km2deg, или это может быть (числовой) радиус желаемой сферы в zunits. Если не использовано, радиус по умолчанию Земли используется.

Примеры

свернуть все

Покажите карту повышения корейского полуострова с вертикальным фактором преувеличения 30.

Считайте данные из MAT-файла, содержащего информацию о корейском полуострове.

load korea

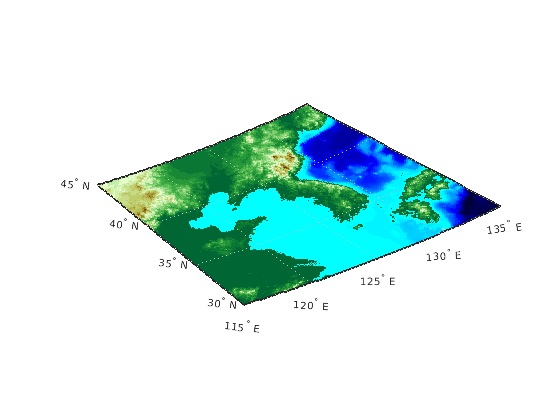

Отобразите сетку данных.

[latlim,lonlim] = limitm(map,refvec);
worldmap(latlim,lonlim)
meshm(map,refvec,size(map),map)
demcmap(map)
view(3)

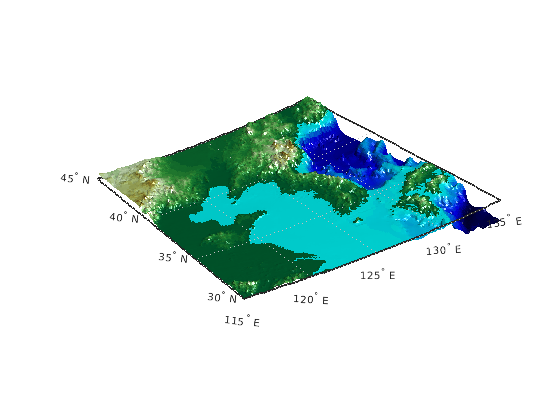

Установите вертикальный фактор преувеличения.

daspectm('m',30)
tightmap
camlight

Ограничения

Отношение между вертикальными и горизонтальными координатами содержит только пока geoid, или свойства масштабного коэффициента осей карты остаются неизменными. Если вы изменяете масштабирование между географическими координатами и спроектированными координатами осей, выполните daspectm снова.

Смотрите также

|

Представлено до R2006a
