Линейные графики

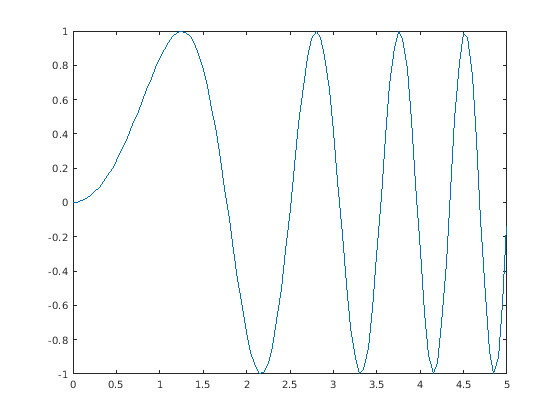

Функция plot построила простые графики значений X и Y.

x = 0:0.05:5;
y = sin(x.^2);
figure
plot(x,y)

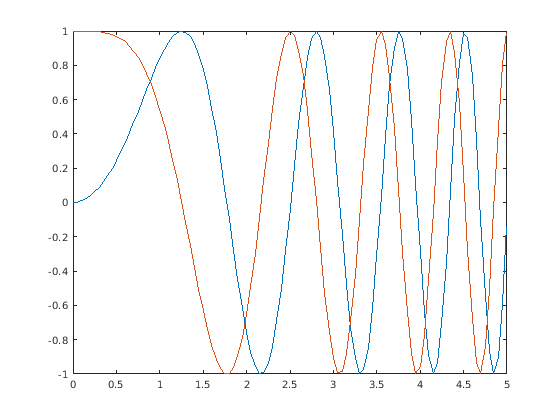

Линейные графики могут отобразить несколько наборов данных о X и Y.

y1 = sin(x.^2);
y2 = cos(x.^2);
plot(x,y1,x,y2)

Столбиковые диаграммы

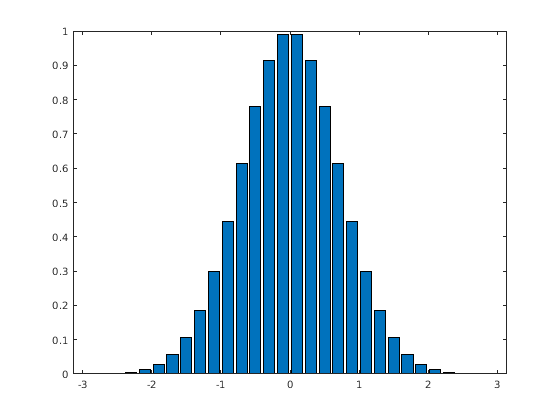

Функция bar создает вертикальные диаграммы. Функция barh создает горизонтальные диаграммы.

x = -2.9:0.2:2.9;
y = exp(-x.*x);
bar(x,y)

Ступенчатые графики

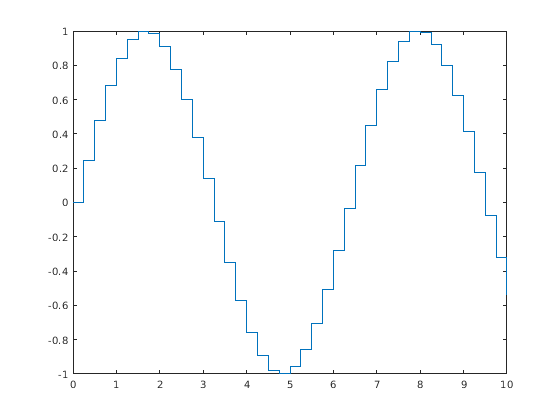

Функция stairs создает ступенчатый график. Это может создать ступенчатый график значений Y только или ступенчатый график значений X и Y.

x = 0:0.25:10;
y = sin(x);
stairs(x,y)

Графики Errorbar

Функция errorbar чертит линию график значений X и Y и накладывает вертикальное значение погрешности на каждое наблюдение. Чтобы задать размер значения погрешности, передайте дополнительный входной параметр функции errorbar.

x = -2:0.1:2;
y = erf(x);
eb = rand(size(x))/7;
errorbar(x,y,eb)

Графики в полярной системе координат

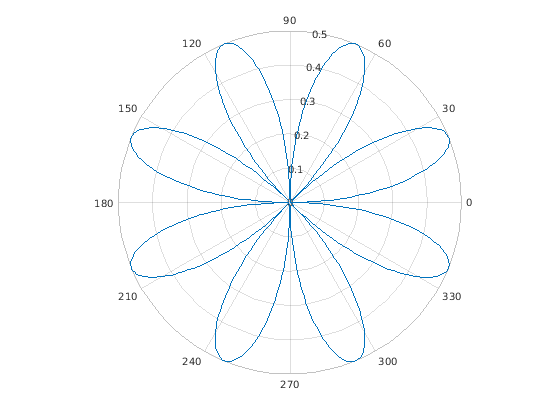

Функция polarplot строит полярный график угловых значений в theta (в радианах) по сравнению со значениями радиуса в rho.

theta = 0:0.01:2*pi;                      % angle
rho = abs(sin(2*theta).*cos(2*theta));    % radius
polarplot(theta,rho)

Диаграммы стебель-листья

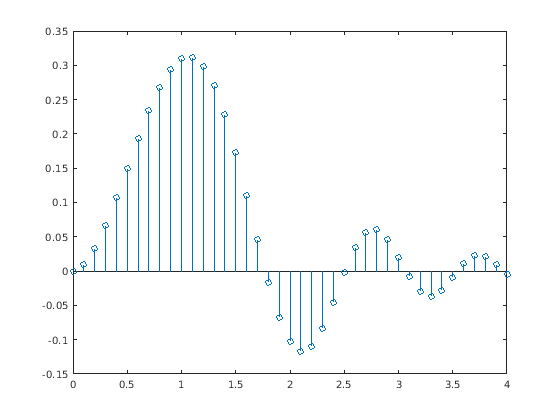

Функция stem чертит маркер для каждого значения X и Y с вертикалью, подключенной параллельно к общей базовой линии.

x = 0:0.1:4;
y = sin(x.^2).*exp(-x);
stem(x,y)

Графики поля точек

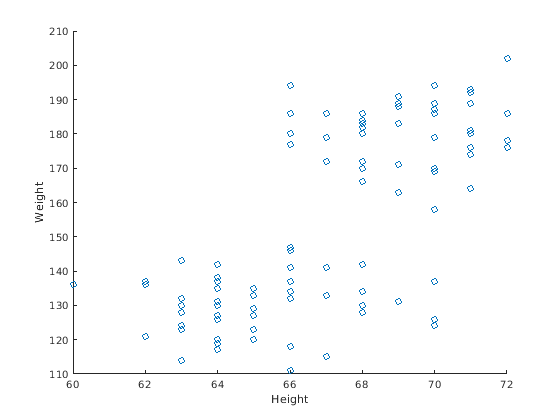

Функция scatter чертит график рассеивания значений X и Y.

load patients Height Weight Systolic    % load data
scatter(Height,Weight)                  % scatter plot of Weight vs. Height
xlabel('Height')
ylabel('Weight')

Используйте дополнительные аргументы для функции scatter, чтобы задать размер маркера и цвет. Используйте функцию colorbar, чтобы показать цветовую шкалу на текущей системе координат.

scatter(Height,Weight,20,Systolic)    % color is systolic blood pressure
xlabel('Height')
ylabel('Weight')
colorbar
