завихрение
Вычислите вихревую и угловую скорость векторного поля
Синтаксис
[curlx,curly,curlz,cav] = curl(X,Y,Z,U,V,W)
[curlx,curly,curlz,cav] =
curl(U,V,W)
[curlz,cav]= curl(X,Y,U,V)
[curlz,cav]= curl(U,V)
[curlx,curly,curlz] = curl(...)
[curlx,curly] = curl(...)
cav = curl(...)
Описание
[curlx,curly,curlz,cav] = curl(X,Y,Z,U,V,W) вычисляет завихрение (curlx, curly, curlz) и угловая скорость (cav) перпендикуляр к потоку (в радианах на единицу измерения времени) 3-D векторного поля U, V, W.
Массивы X, Y, и Z, которые задают координаты для U, V и W, должен быть монотонным, но не должным быть однородно располагаться с интервалами. X, Y и Z должны иметь то же число элементов, как будто произведенный meshgrid.
[curlx,curly,curlz,cav] =
curl(U,V,W) принимает X, Y, и Z определяется выражением
[X Y Z] = meshgrid(1:n,1:m,1:p)
где [m,n,p] = size(U).
[curlz,cav]= curl(X,Y,U,V) вычисляет вихревой z - компонент и угловой скоростной перпендикуляр к z (в радианах на единицу измерения времени) 2D векторного поля U и V.
Массивы X и Y, которые задают координаты для U и V, должны быть монотонными, но не должными быть однородно располагаться с интервалами. X и Y должны иметь то же число элементов, как будто произведенный meshgrid.
[curlz,cav]= curl(U,V) принимает, что X и Y определяются выражением
[X Y] = meshgrid(1:n,1:m)
где [m,n] = size(U).
[curlx,curly,curlz] = curl(...), [curlx,curly] = curl(...) возвращает только завихрение.
cav = curl(...) возвращает только вихревую угловую скорость.
Примеры
Отображение вихревой угловой скорости Используя цветные плоскости разбиения
Используйте окрашенные плоскости разбиения, чтобы отобразить вихревую угловую скорость в заданных местоположениях в векторном поле.
load wind cav = curl(x,y,z,u,v,w); h = slice(x,y,z,cav,[90 134],59,0); shading interp daspect([1 1 1]); axis tight colormap(hot(16)); camlight set([h(1),h(2)],'ambientstrength',.6);
Отображение вихревой угловой скорости в одной плоскости

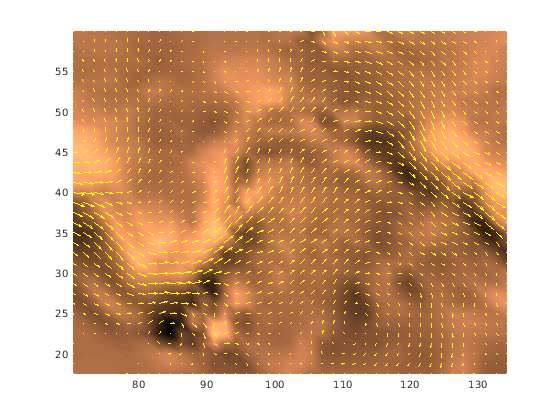

Отобразите вихревую угловую скорость в одной плоскости объема. Затем постройте векторы скорости в той же плоскости.
load wind k = 4; x = x(:,:,k); y = y(:,:,k); u = u(:,:,k); v = v(:,:,k); cav = curl(x,y,u,v); pcolor(x,y,cav); shading interp hold on quiver(x,y,u,v,'y'); hold off colormap('copper');
