loglog

График двойной логарифмической шкалы

Синтаксис

loglog(Y)
loglog(X1,Y1,...)
loglog(X1,Y1,LineSpec,...)
loglog(...,'PropertyName',PropertyValue,...)
loglog(ax,...)
h = loglog(...)

Описание

loglog(Y) строит столбцы Y по сравнению с их индексом, если Y содержит вещественные числа. Если Y содержит комплексные числа, loglog(Y) и loglog(real(Y),imag(Y)) эквивалентны. loglog игнорирует мнимый компонент во всем другом использовании этой функции.

loglog(X1,Y1,...) графики весь Yn по сравнению с парами Xn. Если только один из Xn или Yn является матрицей, loglog строит аргумент вектора по сравнению со строками или столбцами матрицы по измерению матрицы, длина которой совпадает с длиной вектора. Если матрица является квадратной, ее график столбцов против вектора, если их длины соответствуют.

loglog(X1,Y1,LineSpec,...) строит все графики, заданные Xn,Yn,LineSpec, утраивается, где LineSpec определяет тип строки, символ маркера и цвет построенных графиков. Можно смешаться, Xn,Yn,LineSpec утраивается с парами Xn,Yn, например,

loglog(X1,Y1,X2,Y2,LineSpec,X3,Y3)

loglog(...,'PropertyName',PropertyValue,...) значения свойств строки наборов для всех строк построения диаграммы создаются. Для списка свойств смотрите Line Properties.

loglog(ax,...) создает строку в осях, заданных ax вместо в текущей системе координат (gca). Опция ax может предшествовать любой комбинации входных аргументов в предыдущих синтаксисах.

h = loglog(...) возвращает вектор - столбец с параметрами линий на графике.

Если вы не задаете цвет при строении больше чем одного графика, loglog автоматически циклы через цвета и стили линии в порядке, заданном текущей системой координат.

При попытке добавить loglog, semilogx или график semilogy к линейному графику режима оси с hold on, режим оси остается, как это и новые графики данных как линейные.

Примеры

свернуть все

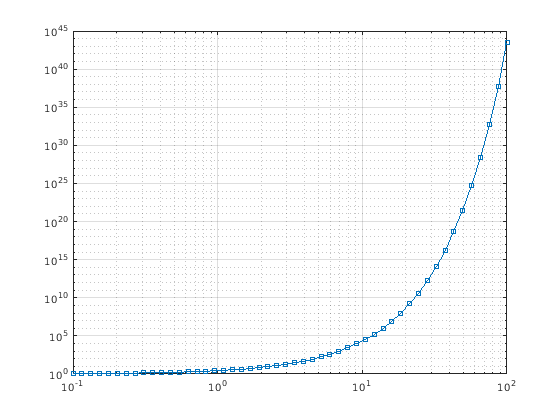

Создайте график с помощью логарифмического масштаба и для оси X и для оси Y. Используйте строку с квадратными маркерами. Отобразите сетку.

x = logspace(-1,2);
y = exp(x);
loglog(x,y,'-s')
grid on

Расширенные возможности

Смотрите также

Функции

Свойства

Представлено до R2006a
