Разработайте и оцените ADC SAR

Этот пример показывает, как разработать ADC SAR с помощью эталонной архитектуры и подтвердить ADC с помощью Испытательного стенда ADC.

Настройте модель испытательного стенда ADC SAR

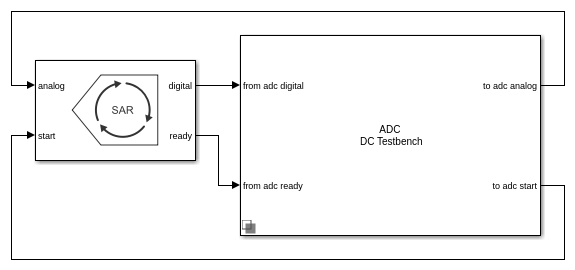

Откройте модель SAR_ADC, присоединенную к этому примеру как вспомогательный файл. Модель состоит из блока SAR ADC и Испытательного стенда ADC.

open_system('SAR_ADC.slx')

ADC Specifications и Impairmenta

Дважды щелкните по блоку SAR ADC, чтобы открыть диалоговое окно Block Parameters. Номер битов определяется к 8, и Частота SAR является Гц 2e7. Проверяйте, что во вкладке Impairments, нарушения включены.

Измените испытательный стенд ADC согласно спецификации ADC

Дважды щелкните по блоку ADC Testbench, чтобы открыть диалоговое окно Block Parameters. Опция Измерения выбрана как DC. Во вкладке Setup нажмите кнопку параметров настройки Autofil, чтобы автоматически распространить параметры ADC к испытательному стенду. Во вкладке Target Metric нажмите целевую метрическую кнопку Autofil, чтобы автоматически распространить целевые метрики ADC к испытательному стенду. Сохраните изменения.

Постройте результаты анализа DC

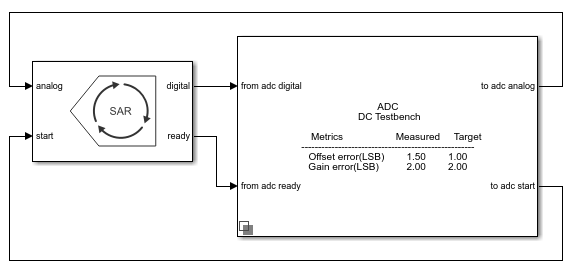

Запустите симуляцию для 0.00512 s. Измеренное и целевые значения ошибки смещения и ошибки усиления отображены на значке блока ADC Testbench.

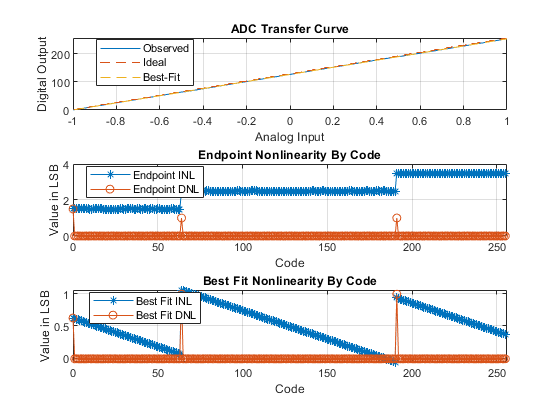

Дважды щелкните по блоку ADC Testbench, чтобы открыть диалоговое окно Block Parameters. Нажмите кнопку результатов анализа DC Графика, чтобы просмотреть кривую передачи ADC, нелинейность конечной точки и лучшую подходящую нелинейность.

Выполните анализ AC

Дважды щелкните по блоку ADC Testbench, чтобы открыть диалоговое окно Block Parameters. Установите *опция Измерения к AC и сохраните изменение.

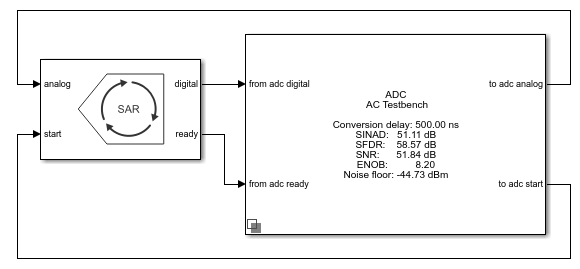

Запустите симуляцию для 0.009 s. Задержка преобразования, SINAD, SFDR, ОСШ, ENOB и Уровень шума отображены на значке Испытательного стенда ADC.
