Анализ шума фазы в VCO
Этот пример показывает, как измерить и анализировать эффект шума фазы в напряжении управляло осциллятором (VCO). Используя блок VCO и испытательный стенд VCO, этот пример задает типичный уровень шума фазы от спецификаций таблицы данных и подтверждает VCO.
Настройте модель испытательного стенда VCO

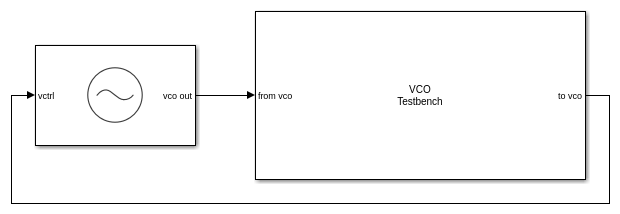

Откройте модель vcoPhaseNoiseAnalysis. Модель состоит из блока VCO и Испытательного стенда VCO.
open_system('vcoPhaseNoiseAnalysis.slx')
Спецификации VCO и нарушения шума фазы
Дважды щелкните по блоку VCO, чтобы открыть диалоговое окно Block Parameters. Во вкладке Configuration Чувствительность Напряжения (Гц/В) установлена в 125e6. Во вкладке Impairment проверяйте, что опция шума фазы Add включена. Смещение частоты шума фазы (Гц) и уровень шума Фазы (дБн/Гц) параметры представляет типичный профиль шума фазы в VCO.
Измените испытательный стенд VCO согласно спецификациям VCO
Дважды щелкните по блоку VCO Testbench, чтобы открыть диалоговое окно Block Parameters. Во вкладке Stimulus напряжение Управления (V) установлено в 4.
Поскольку VCO имеет чувствительность 1 MHz/V и частота свободного хода 2.5 GHz, рабочей частотой VCO является 3 GHz. Во вкладке Setup Частота дискретизации (Гц) установлена в 24e9, который является восемь раз целью рабочая частота. Также проверяйте, что во вкладке Target Metric, смещение частоты шума Фазы (Гц) и уровень шума Фазы (дБн/Гц) параметры совпадают с набором значений в блоке VCO.
Постройте профиль шума фазы
Запустите симуляцию для мс 1.2, согласно времени (временам) остановки симуляции min Recommmended в диалоговом окне Block Parameters Испытательного стенда VCO.

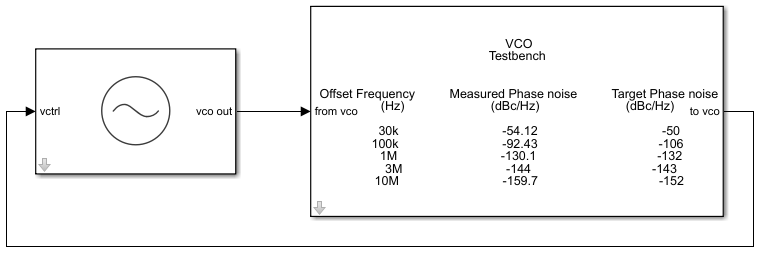

Если симуляция завершена, профиль шума фазы отображен на значке Испытательного стенда VCO. Измеренный шум фазы сопоставим, чтобы предназначаться для шума фазы.

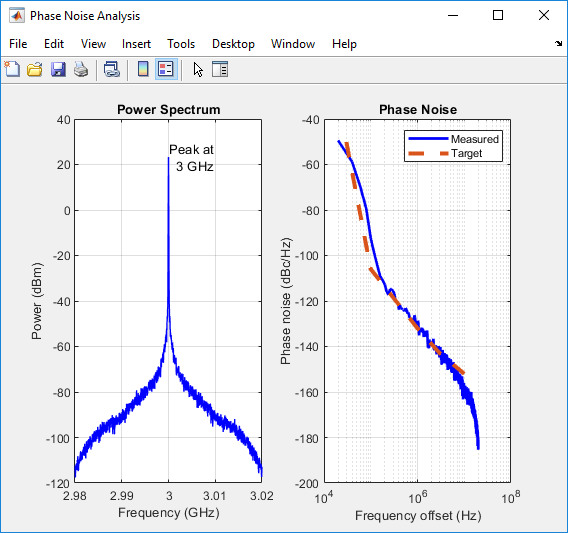

В диалоговом окне Block Parameters VCO нажмите кнопку измерения Графика, чтобы построить профиль шума фазы VCO. Заметьте, что VCO, рабочей частотой является 3 GHz, и что измеренный и целенаправленный шум фазы профилирует соответствие.
