Считайте и запишите в OPC Data доступ к серверу от Simulink

Этот пример показывает вам, как обмениваться данными между Simulink и OPC Data доступ к серверам.

ПРЕДПОСЫЛКИ:

Образцовое описание

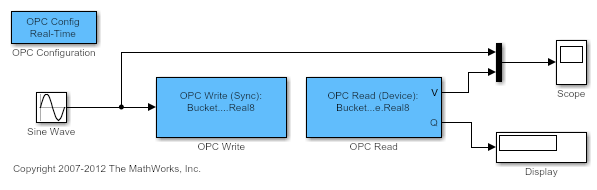

В следующей модели все блоки OPC Toolbox™ подсвечены в синем.

Блок OPC Config задает серверы, чтобы использовать в модели, поведении псевдов реальном времени модели, когда это моделируется, и действия, чтобы взять, когда OPC-специфичные события имеют место (такие как нарушение псевдов реальном времени, завершение работы сервера, и т.д.)

Сигнал от блока Sine Wave записан в Сервер OPC с помощью блока OPC Write. Тот же сигнал считан назад из сервера с помощью блока OPC Read и отображен в Scope вместе с исходным Синусоидальным сигналом. Качество OPC Data показывают в блоке Display.

Понимание результатов симуляции

Scope показывает, что Синусоидальный сигнал задерживается только одной выборкой. Приоритет блока OPC Write собирается выше, чем блок OPC Read гарантировать, что операция чтения происходит после операции записи. Это гарантирует только одну демонстрационную задержку между записью и операцией чтения.
