Выберите Boundary Mode из меню Boundary или нажмите
кнопку. Затем выберите контур или несколько контуров, для которых вы задаете условия. Обратите внимание на то, что не, если вы не выбираете контуров, затем заданные условия применяются ко всем контурам.
Чтобы выбрать один контур, кликните по нему с помощью левой кнопки мыши.
Чтобы выбрать несколько контуров и отменить выбор их, используйте Shift +click (или нажатие кнопки с помощью средней кнопки мыши).
Чтобы выбрать все контуры, используйте опцию Select All из меню Edit.
Выберите Specify Boundary Conditions из меню Boundary.

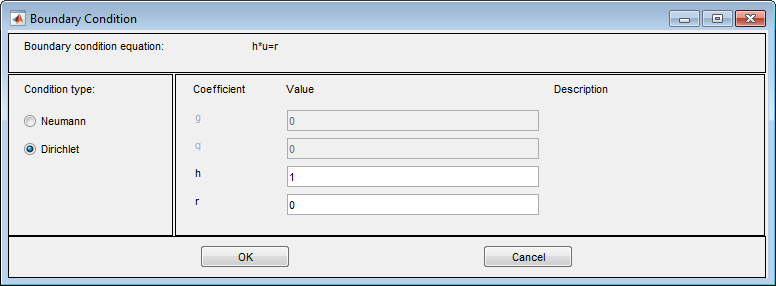

Specify Boundary Conditions открывает диалоговое окно, где можно задать граничное условие для выбранных граничных сегментов. Существует три различных типа условия:
Обобщенные Неймановы условия, где граничное условие определяется коэффициентами q и g согласно следующему уравнению:
В системных случаях q является матрицей 2 на 2, и g 2 1 вектор.
Дирихле обусловливает: u задан на контуре. Уравнением граничного условия является hu = r, где h является весовым коэффициентом, который может быть применен (обычно 1).
В системных случаях h является матрицей 2 на 2, и r 2 1 вектор.
Смешанные граничные условия (только системные случаи), который является соединением Дирихле и Неймановых условий. q является матрицей 2 на 2, g 2 1 вектор, h 1 2 вектор, и r является скаляром.

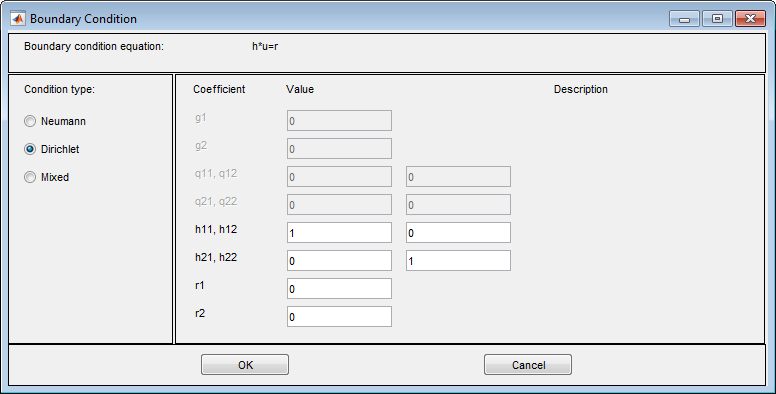

Следующие данные показывают диалоговое окно для типичного системного УЧП (Options > Application > Generic System).
Для записей граничного условия можно использовать следующие переменные в допустимом выражении MATLAB®:
2D координаты x и y.
Граничный параметр сегмента s, пропорциональный длине дуги. s 0 в начале граничного сегмента и увеличивается до 1 вдоль граничного сегмента в показанном стрелкой направлении.
Исходящие компоненты вектора нормали nx и ny. Если вам нужен тангенциальный вектор, он может быть выражен с помощью nx и ny начиная с tx = –ny и ty = nx.
Решение u.
Время t.
Если граничное условие является функцией решения u, необходимо использовать нелинейный решатель. Если граничное условие является функцией времени t, необходимо выбрать параболический или гиперболический УЧП.
Примеры: (100-80*s).*nx и cos(x.^2)
В нетипичных режимах приложения столбец Description содержит описания физической интерпретации параметров граничного условия.
