billingsleyicm

Модель внутреннего движения помехи (ICM) Биллингсли

свернуть все на странице

Синтаксис

P = billingsleyicm(fd,fc,wspeed)
P = billingsleyicm(fd,fc,wspeed,c)

Описание

P = billingsleyicm(fd,fc,wspeed) вычисляет помеху Доплеровская форма спектра, P, из-за внутреннего движения помехи (ICM) на Доплеровских частотах, заданных в fd. ICM возникает, когда ветер дует на растительности или других источниках помехи. Эта функция использует модель Биллингсли в вычислении. fc является рабочей частотой системы. wspeed является скоростью ветра.

P = billingsleyicm(fd,fc,wspeed,c) задает скорость распространения c в метрах в секунду.

Входные параметры

fd

Доплеровские частоты в герц. Это значение может быть скаляром или вектором.

fc

Рабочая частота системы в герц

wspeed

Скорость ветра в метрах в секунду

c

Скорость распространения в метрах в секунду

Значение по умолчанию: Скорость света

Выходные аргументы

P

Форма помехи Доплеровский спектр из-за внутреннего движения помехи. Векторный размер P совпадает с размером fd.

Примеры

свернуть все

Скрипт Open Live Script

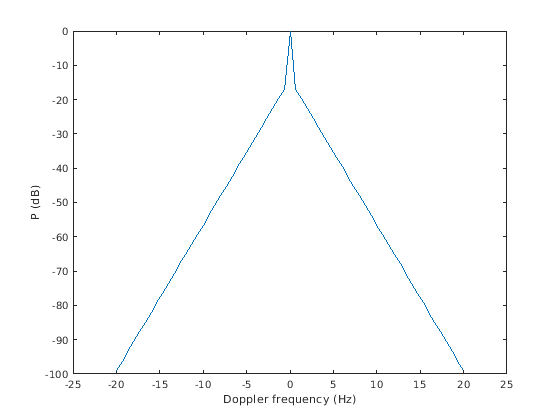

Вычислите и постройте Доплеровскую форму спектра, предсказанную моделью Billingsley ICM. Примите, что PRF составляет 2 кГц, рабочая частота составляет 1 ГГц, и скорость ветра составляет 5 м/с.

v = -3:0.1:3;
fc = 1e9;
wspeed = 5;
c = physconst('LightSpeed');
fd = 2*v/(c/fc);
p = billingsleyicm(fd,fc,wspeed);
plot(fd,pow2db(p))
xlabel('Doppler frequency (Hz)')
ylabel('P (dB)')

Ссылки

[1] Биллингсли, J. Низкая угловая радарная помеха. Норидж, Нью-Йорк: William Andrew Publishing, 2002.

[2] Долго, Морис В. Радарная отражающая способность земли и моря, 3-го Эда. Бостон: дом Artech, 2001.

Расширенные возможности

Представленный в R2011b
