Монте-Карло симуляция ROC

Этот пример показывает, как сгенерировать кривую рабочей характеристики получателя (ROC) радиолокационной системы с помощью симуляции Монте-Карло. Рабочая характеристика получателя определяет, как хорошо система может обнаружить цели при отклонении больших побочных значений сигналов, когда цель отсутствует (ложные предупреждения). Система обнаружения объявит присутствие или отсутствие цели путем сравнения полученного значения сигналов с предварительно установленным порогом. Вероятность обнаружения (Фунт) цели является вероятностью, что мгновенное значение сигналов больше, чем порог каждый раз, когда цель на самом деле присутствует. Вероятность ложного предупреждения (PFA) является вероятностью, что значение сигналов больше, чем порог, когда цель отсутствует. В этом случае сигнал происходит из-за шума, и его свойства зависят от шумовой статистики. Симуляция Монте-Карло генерирует очень большое количество радара, возвращается с и без существующей цели. Симуляция вычисляет Фунт, и PFA путем подсчета пропорции значений сигналов в каждом случае, которые превышают порог.

Кривая ПТИЦЫ РУХ строит Фунт как функцию PFA. Форма кривой ROC зависит от полученного ОСШ сигнала. Если прибывающий ОСШ сигнала известен, то кривая ROC показывает, как хорошо система выполняет в Фунте и PFA. Если вы задаете Фунт и PFA, то можно определить, сколько степени необходимо, чтобы достигнуть этого требования.

Можно использовать функциональный rocsnr, чтобы вычислить теоретические кривые ROC. Этот пример показывает кривую ROC, сгенерированную симуляцией Монте-Карло радиолокационной системы одно антенны, и сравнивает ту кривую с теоретической кривой.

Задайте радарные требования

Установите желаемую вероятность обнаружения быть 0.9 и вероятность ложного предупреждения, чтобы быть 10-6. Установите максимальную область значений радара к 4 000 метров и разрешения области значений 50 метров. Установите фактический целевой диапазон на 3 000 метров. Установите целевое радарное поперечное сечение на 1,5 квадратных метра и установите рабочую частоту на 10 ГГц. Все вычисления выполняются в основной полосе.

c = physconst('LightSpeed');
pd = 0.9;
pfa = 1e-6;
max_range = 4000;
target_range = 3000.0;
range_res = 50;
tgt_rcs = 1.5;
fc = 10e9;
lambda = c/fc;

Любая симуляция, которая вычисляет PFA и фунт, требует обработки многих сигналов. Чтобы поддержать требования к памяти на низком уровне, обработайте сигналы во фрагментах импульсов. Определите номер импульсов к процессу к 45 000 и установите размер каждого фрагмента к 10 000.

Npulse = 45000;
Npulsebuffsize = 10000;

Выберите Waveform и Signal Parameters

Вычислите пропускную способность импульса формы волны с помощью импульсного разрешения области значений. Вычислите импульсную частоту повторения из максимальной области значений. Поскольку сигнал является основной полосой, установите частоту дискретизации на дважды пропускную способность. Вычислите импульсную длительность от импульсной пропускной способности.

pulse_bw = c/(2*range_res);
prf = c/(2*max_range);
fs = 2*pulse_bw;
pulse_duration = 10/pulse_bw;
waveform = phased.LinearFMWaveform('PulseWidth',pulse_duration,...
    'SampleRate',fs,'SweepBandwidth',...
    pulse_bw,'PRF',prf);

Достижение конкретного Фунта и PFA требует, чтобы достаточная степень сигнала прибыла в получатель после того, как цель отражает сигнал. Вычислите минимальный ОСШ, должен был достигнуть заданной вероятности ложного предупреждения и вероятности обнаружения при помощи уравнения Albersheim.

snr_min = albersheim(pd,pfa);

К достигнуть этого ОСШ, достаточная степень должна быть передана к цели. Используйте функцию radareqpow, чтобы оценить пиковую степень передачи, требуемую достигнуть заданного ОСШ в дБ для цели в области значений 3 000 метров. Полученный сигнал также зависит от целевого радарного поперечного сечения (RCS). который принят, чтобы следовать не колеблющейся модели (Swerling 0). Установите радар иметь идентичную передачу и получать усиления 20 дБ.

txrx_gain = 20;
peak_power = radareqpow(lambda,target_range,...
    snr_min,pulse_duration,'RCS',tgt_rcs,...
    'Gain',txrx_gain,'Ts',290.0);

Настройте системные объекты передатчика

Создание системных объектов, которые составляют часть передачи симуляции: радарная платформа, антенна, передатчик и теплоотвод.

antennaplatform = phased.Platform(...
    'InitialPosition',[0; 0; 0],...
    'Velocity',[0; 0; 0]);
antenna = phased.IsotropicAntennaElement(...
    'FrequencyRange',[5e9 15e9]);
transmitter = phased.Transmitter(...
    'Gain',txrx_gain,...
    'PeakPower',peak_power,...
    'InUseOutputPort',true);
radiator = phased.Radiator(...
    'Sensor',antenna,...
    'OperatingFrequency',fc);

Настройте целевой системный объект

Создайте целевой Системный объект, соответствующий фактической цели отражения с ненулевым целевым поперечным сечением. Отражения от этой цели моделируют фактический радар, возвращается. В порядке вычислить ложные предупреждения, создайте второй целевой Системный объект с нулевым радарным сечением. Отражения от этой цели являются нулем за исключением шума.

target{1} = phased.RadarTarget(...
    'MeanRCS',tgt_rcs,...
    'OperatingFrequency',fc);
targetplatform{1} = phased.Platform(...
    'InitialPosition',[target_range; 0; 0]);
target{2} = phased.RadarTarget(...
    'MeanRCS',0,...
    'OperatingFrequency',fc);
targetplatform{2} = phased.Platform(...
    'InitialPosition',[target_range; 0; 0]);

Настройте системные объекты распространения свободного пространства

Смоделируйте среду распространения от радара до целей и назад.

channel{1} = phased.FreeSpace(...
    'SampleRate',fs,...
    'TwoWayPropagation',true,...
    'OperatingFrequency',fc);
channel{2} = phased.FreeSpace(...
    'SampleRate',fs,...
    'TwoWayPropagation',true,...
    'OperatingFrequency',fc);

Настройте системные объекты получателя

Заданный шум путем установки свойства NoiseMethod на 'Noise temperature' и свойства ReferenceTemperature к 290 K.

collector = phased.Collector(...
    'Sensor',antenna,...
    'OperatingFrequency',fc);
receiver = phased.ReceiverPreamp(...
    'Gain',txrx_gain,...
    'NoiseMethod','Noise temperature',...
    'ReferenceTemperature',290.0,...
    'NoiseFigure',0,...
    'SampleRate',fs,...
    'EnableInputPort',true);
receiver.SeedSource = 'Property';
receiver.Seed = 2010;

Задайте быстро-разовую сетку

Быстро-разовая сетка является набором выборок времени в одном импульсном временном интервале повторения. Каждая выборка соответствует интервалу области значений.

fast_time_grid = unigrid(0,1/fs,1/prf,'[)');
rangebins = c*fast_time_grid/2;

Создайте переданный импульс из формы волны

Создайте форму волны вам, хотят передать.

wavfrm = waveform();

Создайте переданный сигнал, который включает переданные усиления антенны.

[sigtrans,tx_status] = transmitter(wavfrm);

Создайте коэффициенты согласованного фильтра из Системного объекта формы волны. Затем создайте Систему согласованного фильтра object™.

MFCoeff = getMatchedFilter(waveform);
matchingdelay = size(MFCoeff,1) - 1;
filter = phased.MatchedFilter(...
    'Coefficients',MFCoeff,...
    'GainOutputPort',false);

Вычислите интервал целевого диапазона

Вычислите целевой диапазон, и затем вычислите индекс в массив интервала области значений. Поскольку цель и радар являются стационарными, используйте те же значения положения и скорости в цикле симуляции. Можно принять, что индекс интервала области значений является постоянным для целой симуляции.

ant_pos = antennaplatform.InitialPosition;
ant_vel = antennaplatform.Velocity;
tgt_pos = targetplatform{1}.InitialPosition;
tgt_vel = targetplatform{1}.Velocity;
[tgt_rng,tgt_ang] = rangeangle(tgt_pos,ant_pos);
rangeidx = val2ind(tgt_rng,rangebins(2)-rangebins(1),rangebins(1));

Цикл по импульсам

Создайте цикл обработки сигналов. Каждый шаг выполняется путем выполнения Системных объектов. Цикл обрабатывает импульсы дважды, однажды для целевого текущего состояния и однажды для целевого отсутствующего условия.

  1. Излучите сигнал в пробел с помощью phased.Radiator.

  2. Распространите сигнал к цели и назад к антенне с помощью phased.FreeSpace.

  3. Отразите сигнал от цели с помощью phased.Target.

  4. Получите отраженные сигналы в антенне с помощью phased.Collector.

  5. Передайте полученный сигнал хотя получить усилитель с помощью phased.ReceiverPreamp. Этот шаг также добавляет случайный шум в сигнал.

  6. Фильтр соответствия усиленный сигнал с помощью phased.MatchedFilter.

  7. Сохраните согласованный фильтр вывод в индексе интервала целевого диапазона для последующего анализа.

rcv_pulses = zeros(length(sigtrans),Npulsebuffsize);
h1 = zeros(Npulse,1);
h0 = zeros(Npulse,1);
Nbuff = floor(Npulse/Npulsebuffsize);
Nrem = Npulse - Nbuff*Npulsebuffsize;
for n = 1:2 % H1 and H0 Hypothesis
    trsig = radiator(sigtrans,tgt_ang);
    trsig = channel{n}(trsig,...
        ant_pos,tgt_pos,...
        ant_vel,tgt_vel);
    rcvsig = target{n}(trsig);
    rcvsig = collector(rcvsig,tgt_ang);

    for k = 1:Nbuff
        for m = 1:Npulsebuffsize
            rcv_pulses(:,m) = receiver(rcvsig,~(tx_status>0));
        end
        rcv_pulses = filter(rcv_pulses);
        rcv_pulses = buffer(rcv_pulses(matchingdelay+1:end),size(rcv_pulses,1));
        if n == 1
            h1((1:Npulsebuffsize) + (k-1)*Npulsebuffsize) = rcv_pulses(rangeidx,:).';
        else
            h0((1:Npulsebuffsize) + (k-1)*Npulsebuffsize) = rcv_pulses(rangeidx,:).';
        end
    end
    if (Nrem > 0)
        for m = 1:Nrem
            rcv_pulses(:,m) = receiver(rcvsig,~(tx_status>0));
        end
        rcv_pulses = filter(rcv_pulses);
        rcv_pulses = buffer(rcv_pulses(matchingdelay+1:end),size(rcv_pulses,1));
         if n == 1
            h1((1:Nrem) + Nbuff*Npulsebuffsize) = rcv_pulses(rangeidx,1:Nrem).';
        else
            h0((1:Nrem) + Nbuff*Npulsebuffsize) = rcv_pulses(rangeidx,1:Nrem).';
         end
    end
end

Создайте гистограмму согласованного фильтра Выходные параметры

Вычислите гистограммы целевых существующих и целевых отсутствующих возвратов. Используйте 100 интервалов, чтобы дать грубую оценку распространения значений сигналов. Установите область значений значений гистограммы от самого маленького сигнала до самого большого сигнала.

h1a = abs(h1);
h0a = abs(h0);
thresh_low = min([h1a;h0a]);
thresh_hi  = max([h1a;h0a]);
nbins = 100;
binedges = linspace(thresh_low,thresh_hi,nbins);
figure
histogram(h0a,binedges)
hold on
histogram(h1a,binedges)
hold off
title('Target-Absent Vs Target-Present Histograms')
legend('Target Absent','Target Present')

Сравните моделируемый и теоретический фунт и PFA

Чтобы вычислить Фунт и PFA, вычислите количество экземпляров, что целевой отсутствующий возврат и целевой существующий возврат превышают данный порог. Этот набор порогов имеет более прекрасную гранулярность, чем интервалы раньше создавали гистограмму в предыдущей симуляции. Затем нормируйте эти количества количеством импульсов, чтобы получить оценку вероятностей. Векторный sim_pfa является моделируемой вероятностью ложного предупреждения как функция порога, thresh. Векторный sim_pd является моделируемой вероятностью обнаружения, также функция порога. Получатель устанавливает порог так, чтобы это могло определить, присутствует ли цель или отсутствует. Гистограмма выше предполагает, что лучший порог - приблизительно 1,8.

nbins = 1000;
thresh_steps = linspace(thresh_low,thresh_hi,nbins);
sim_pd = zeros(1,nbins);
sim_pfa = zeros(1,nbins);
for k = 1:nbins
    thresh = thresh_steps(k);
    sim_pd(k) = sum(h1a >= thresh);
    sim_pfa(k) = sum(h0a >= thresh);
end
sim_pd = sim_pd/Npulse;
sim_pfa = sim_pfa/Npulse;

Чтобы построить экспериментальную кривую ROC, необходимо инвертировать кривую PFA так, чтобы можно было построить Фунт против PFA. Можно инвертировать кривую PFA только, когда можно выразить PFA как строго монотонную убывающую функцию thresh. Чтобы выразить PFA этот путь, найдите все индексы массива, где PFA является константой по соседним индексам. Затем удалите эти значения из массивов Фунта и PFA.

pfa_diff = diff(sim_pfa);
idx = (pfa_diff == 0);
sim_pfa(idx) = [];
sim_pd(idx) = [];

Ограничьте самый маленький PFA 10-6.

minpfa = 1e-6;
N = sum(sim_pfa >= minpfa);
sim_pfa = fliplr(sim_pfa(1:N)).';
sim_pd = fliplr(sim_pd(1:N)).';

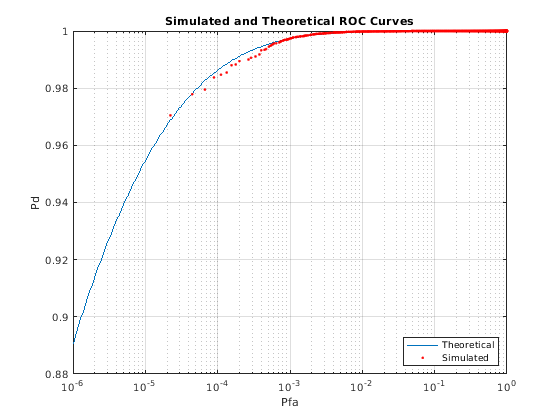

Вычислите теоретические значения PFA и Фунта от самого маленького PFA до 1. Затем постройте теоретическую кривую PFA.

[theor_pd,theor_pfa] = rocsnr(snr_min,'SignalType',...
    'NonfluctuatingNoncoherent',...
    'MinPfa',minpfa,'NumPoints',N,'NumPulses',1);
semilogx(theor_pfa,theor_pd)
hold on
semilogx(sim_pfa,sim_pd,'r.')
title('Simulated and Theoretical ROC Curves')
xlabel('Pfa')
ylabel('Pd')
grid on
legend('Theoretical','Simulated','Location','SE')

Улучшите симуляцию Используя один миллион импульсов

В предыдущей симуляции значения Фунта в низком PFA не падают вдоль плавной кривой и даже не расширяют вниз к заданному операционному режиму. Причина этого состоит в том, что на очень низких уровнях PFA, очень немногие, если таковые имеются, выборки превышают порог. Чтобы сгенерировать кривые в низком PFA, необходимо использовать много выборок на порядке инверсии PFA. Этот тип симуляции занимает много времени. Следующая кривая использует один миллион импульсов вместо 45 000. Чтобы запустить эту симуляцию, повторите пример, но установите Npulse на 1000000.
