Постройте направленность массивов Используя приложение Sensor Array Analyzer
Приложение sensorArrayAnalyzer позволяет вам исследовать важные свойства поэтапного массива, такие как его форма и направленность.
Откройте sensorArrayAnalyzer Приложение

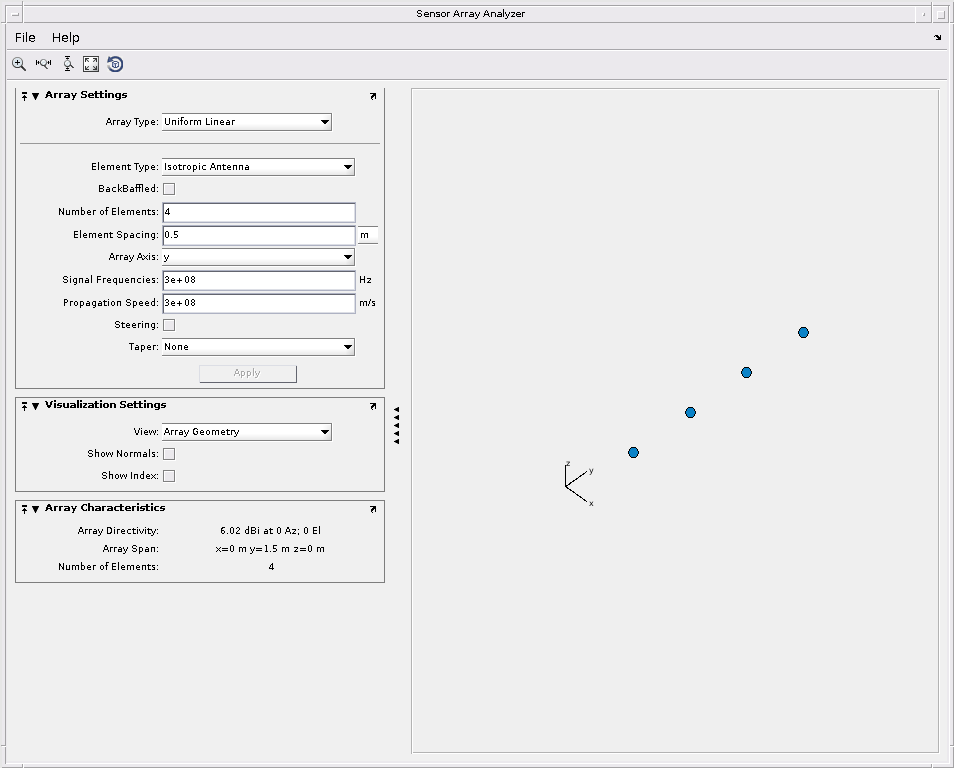

При вводе sensorArrayAnalyzer из командной строки или выбираете приложение из Панели инструментов Приложения, интерактивное окно открывается. Окно по умолчанию показывает геометрию универсальной линейной матрицы с 4 элементами. Можно затем выбрать различные варианты, чтобы анализировать различные массивы, другие типы элемента, геометрию и направленность.
sensorArrayAnalyzer
Создайте 3D график направленности URA 4 на 4
Как пример, используйте приложение, чтобы создать универсальный прямоугольный массив 4 на 4 элементов антенны косинуса и затем показать направленность массивов. Расположите элементы с интервалами 0,4 длины волн независимо.
Установите тип массива на
Uniform Rectangular.Установите тип элемента на
Cosine Antenna.SetCosine Powerto [2 2].Установите Размер массива к
[4 4].Установите Интервал Элемента на Набор
[0.4 0.4].модули разрядки элемента к длине волны.Установите скорость распространения на
physconst('Lightspeed').Установите флажок Steering.
Установите Регулировать Угол на
[-30,0]регулировать массив-30 градусов в области азимута.Установите тип Представления to
3D Array Directivity.Установите представление Option как
Polarполучать полярную схему.Установите флажок Show Geometry, чтобы показать форму массивов.
Затем вы будете видеть график направленности массивов, подобной этому.
