Импульсный ответ для объекта рациональной функции
impulse может быть удален в будущем релизе. Используйте timeresp вместо этого.
[resp,t] = impulse(h,ts,n)
[resp,t] = impulse(h,ts,n) вычисляет импульсный ответ, resp, объекта рациональной функции, h, по периоду времени, заданному ts и n.
В то время как можно вычислить выходной ответ для объекта рациональной функции путем вычисления импульсного ответа объекта и затем свертки к тому ответу с входным сигналом, этот подход не рекомендуется. Вместо этого необходимо использовать метод timeresp, чтобы выполнить это вычисление, потому что это обычно дает более точный выходной сигнал для данного входного сигнала.
Вход h является указателем объекта рациональной функции. ts является значением положительной скалярной величины, которое задает шаг расчета вычисленного импульсного ответа, и n является положительным целым числом, которое задает общее количество выборок в ответе.
Вектор выборок времени импульсного ответа, t, вычисляется из входных параметров как t = [0,ts,2*ts,...,(n-1)*ts]. Импульсным ответом, resp, является n - вектор элемента импульсных значений ответа, соответствующих этим временам. Это вычисляется с помощью аналитической формы рациональной функции
где
A, C, D и Delay являются свойствами объекта рациональной функции, h.
M является количеством полюсов в объекте рациональной функции.
Impulse Response of Data Stored In File Compute the impulse response of the data stored in the file passive.s2p by
fitting a rational function object to the data and using the impulse method
to compute the impulse response of the object.
Разделите 1 частоту Извлечения и данные из passive.s2p
orig_data=read(rfdata.data,'passive.s2p')orig_data =
rfdata.data with properties:
Freq: [202x1 double]
S_Parameters: [2x2x202 double]
GroupDelay: [202x1 double]
NF: [202x1 double]
OIP3: [202x1 double]
Z0: 50.0000 + 0.0000i
ZS: 50.0000 + 0.0000i
ZL: 50.0000 + 0.0000i
IntpType: 'Linear'
Name: 'Data object'
freq=orig_data.Freq; data=orig_data.S_Parameters(2,1,:);
Разделите 2 Рациональных подгонки данные
fit_data=rationalfit(freq,data)
fit_data =
rfmodel.rational with properties:
A: [6x1 double]
C: [6x1 double]
D: 0
Delay: 0
Name: 'Rational Function'
Разделите 3, вычисляют импульсный ответ

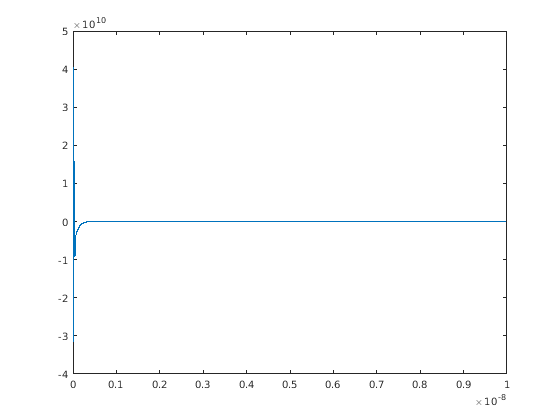

[resp,t]=impulse(fit_data,1e-12,1e4); plot(t,resp);
